高层住宅施工测量施工方案VIP免费

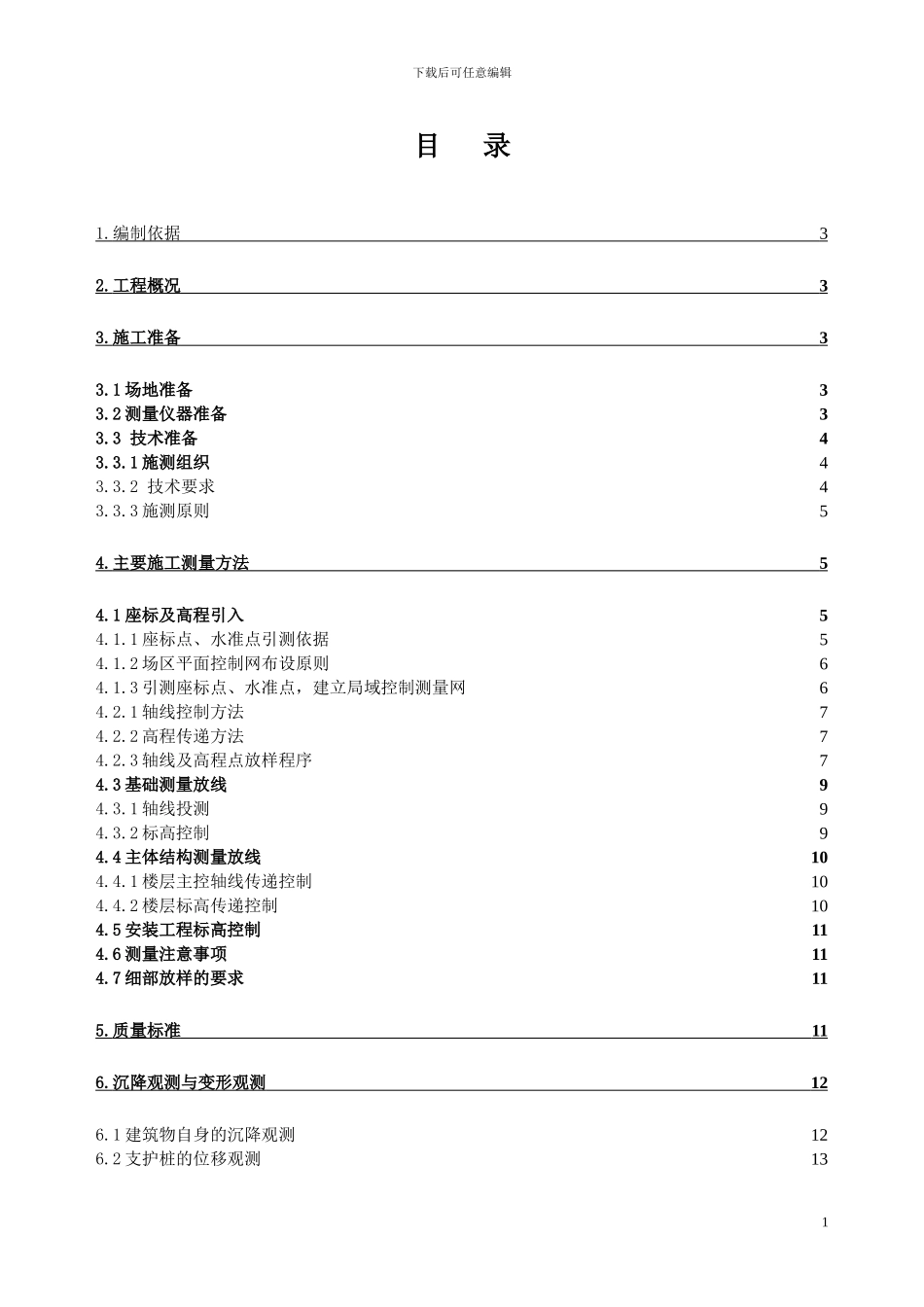

下载后可任意编辑目 录1. 编制依据 3 2. 工程概况 3 3. 施工准备 3 3.1 场地准备33.2 测量仪器准备33.3 技术准备43.3.1 施测组织43.3.2 技术要求43.3.3 施测原则54. 主要施工测量方法 5 4.1 座标及高程引入54.1.1 座标点、水准点引测依据54.1.2 场区平面控制网布设原则64.1.3 引测座标点、水准点，建立局域控制测量网64.2.1 轴线控制方法74.2.2 高程传递方法74.2.3 轴线及高程点放样程序74.3 基础测量放线94.3.1 轴线投测94.3.2 标高控制94.4 主体结构测量放线104.4.1 楼层主控轴线传递控制104.4.2 楼层标高传递控制104.5 安装工程标高控制114.6 测量注意事项114.7 细部放样的要求115. 质量标准 11 6. 沉降观测与变形观测 12 6.1 建筑物自身的沉降观测126.2 支护桩的位移观测13 1下载后可任意编辑7. 测量复核和资料的整理 13 8. 施工管理措施 13 8.1 保证质量措施138.2 安全技术措施149. 仪器保养和使用制度 14 2下载后可任意编辑1.编制依据1.1 工程测量法律规范（GB50026－93）1.2xxx 市规划局提供的工程测量成果测定的坐标点和高程控制点1.3xxx 工程施工图纸1.4 福星宝邸工程施工组织总设计2.工程概况xxx 工程位于 xxx 火车东站繁华闹市区。总建筑面积 136735 m2，分主楼、人防地下室和商铺，人防地下二层，结构形式为全现浇框架、抗震剪力墙结构，地基为预制管桩桩复合地基，基础为筏板基础，埋深－11.2m。地上结构：1＃、2#、3#楼地上 33+1F;1＃楼长 61.50m，宽 19.60m,2＃楼长 71.60m,宽19.80m, 3＃楼长 60.65m,宽 19.60m。标准层高均为 2.85m。±0.000 相当于绝对标高 42.90m，室内外高差 0.3m。3.施工准备3.1场地准备本工程施工时拆迁工作已结束，现场地势基本平担，定位测量施工前先进行场地平整、清除障碍物后并可进行施工定位放线工作。3.2测量仪器准备根据本工程的规模、质量要求、施工进度确定所用的测量仪器，所有测量器具必须经专业法定检测部门检验合格后方可使用。使用时应严格遵照工程测量法律规范（ GB50026－93）要求操作、保管及维护，并设立测量设备台帐。测量仪器配备一览表 3下载后可任意编辑序号测量仪器名称型号规格单位数量备注1光学经纬仪J2台22自动安平水准仪DZS3－1台33激光铅垂仪JDA－96台14全站仪BTS-3082C 型台15钢卷尺50m把47.5m把45.5mm把206塔尺5m把23.3 技术准备3.3.1 施测组织1)本项目部特派专业测量人员成立测量小组，根...
