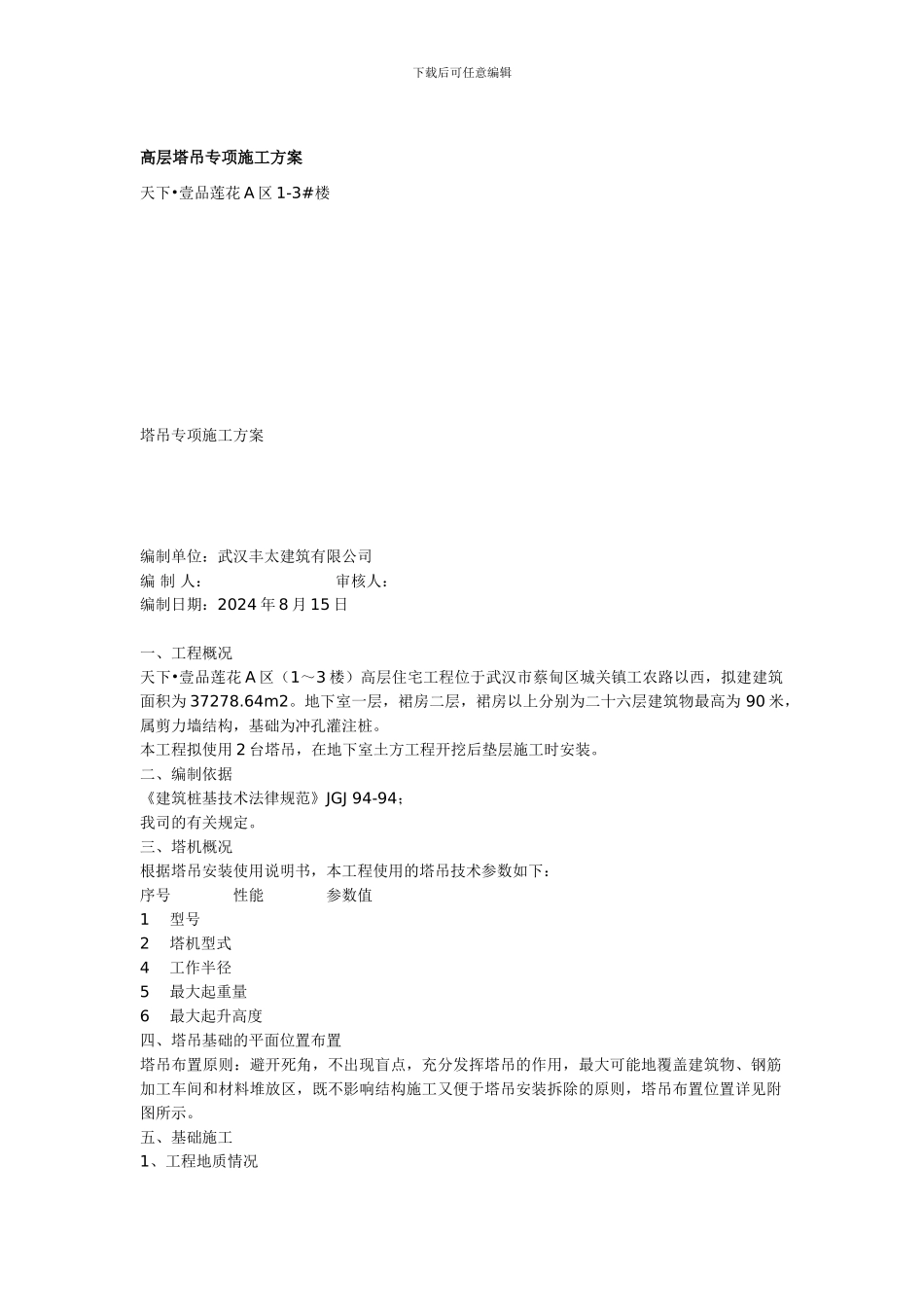

下载后可任意编辑高层塔吊专项施工方案天下•壹品莲花 A 区 1-3#楼塔吊专项施工方案编制单位：武汉丰太建筑有限公司编 制 人： 审核人： 编制日期：2024 年 8 月 15 日一、工程概况天下•壹品莲花 A 区（1～3 楼）高层住宅工程位于武汉市蔡甸区城关镇工农路以西，拟建建筑面积为 37278.64m2。地下室一层，裙房二层，裙房以上分别为二十六层建筑物最高为 90 米，属剪力墙结构，基础为冲孔灌注桩。本工程拟使用 2 台塔吊，在地下室土方工程开挖后垫层施工时安装。二、编制依据《建筑桩基技术法律规范》JGJ 94-94；我司的有关规定。三、塔机概况根据塔吊安装使用说明书，本工程使用的塔吊技术参数如下：序号 性能 参数值1 型号 2 塔机型式 4 工作半径 5 最大起重量 6 最大起升高度 四、塔吊基础的平面位置布置塔吊布置原则：避开死角，不出现盲点，充分发挥塔吊的作用，最大可能地覆盖建筑物、钢筋加工车间和材料堆放区，既不影响结构施工又便于塔吊安装拆除的原则，塔吊布置位置详见附图所示。五、基础施工1、工程地质情况下载后可任意编辑安装塔吊基础部位地质情况由于本工程施工场地内人工杂填土厚度在 0.3 米～4.8 米，地基承载力低，塔吊基础采纳人工挖孔桩基础类型，基础持力层为（2）号粉质粘土层，承载力特征值 fak=160kpa，桩长 6-8米，桩端进入持力层为 1 米。2、基础设计根据本工程的地质情况，我司拟采纳桩承台基础作为塔吊基础，具体做法如下人工挖四根d=800/D=1600 人工挖孔桩，桩位置详见塔吊基础平面布置图，桩中心距离为 4.8 m，桩入土深度在 8m 左右，承载力特征值 fak=160kpa，桩长 6-8 米，桩端进入持力层为 1 米。塔吊承台底面标高为-1.8 米，塔吊承台上平面标高为-0.4 米。承台均采纳 C30 商品砼，承台配筋根据塔吊设计说明中基础配筋。承台与挖孔桩连接采纳 14Φ12 的钢筋，箍筋为 Φ8@200,伸入承台 1 米，桩芯混凝土采纳 C25 混凝土。3、土方、砖胎模、垫层施工塔吊基础处土方开挖后，管桩高出承台底面 100mm,桩身钢筋锚入承台 1 米，根据承台底标高将多余的截桩、破桩，基础坑周边砌 240 的砖胎模（普通烧结砖，砌筑砂浆 1：2），然后平整地面，浇一层 100mm 厚 C15 混凝土垫层。4、安装预埋螺栓地脚螺栓在预埋时，必须用底架或工厂随机提供的预埋模板。放置预埋模板应注意，焊有角钢的一面对上，并且将钢板上焊有“后”字的一方置于塔机顶升时平衡...
