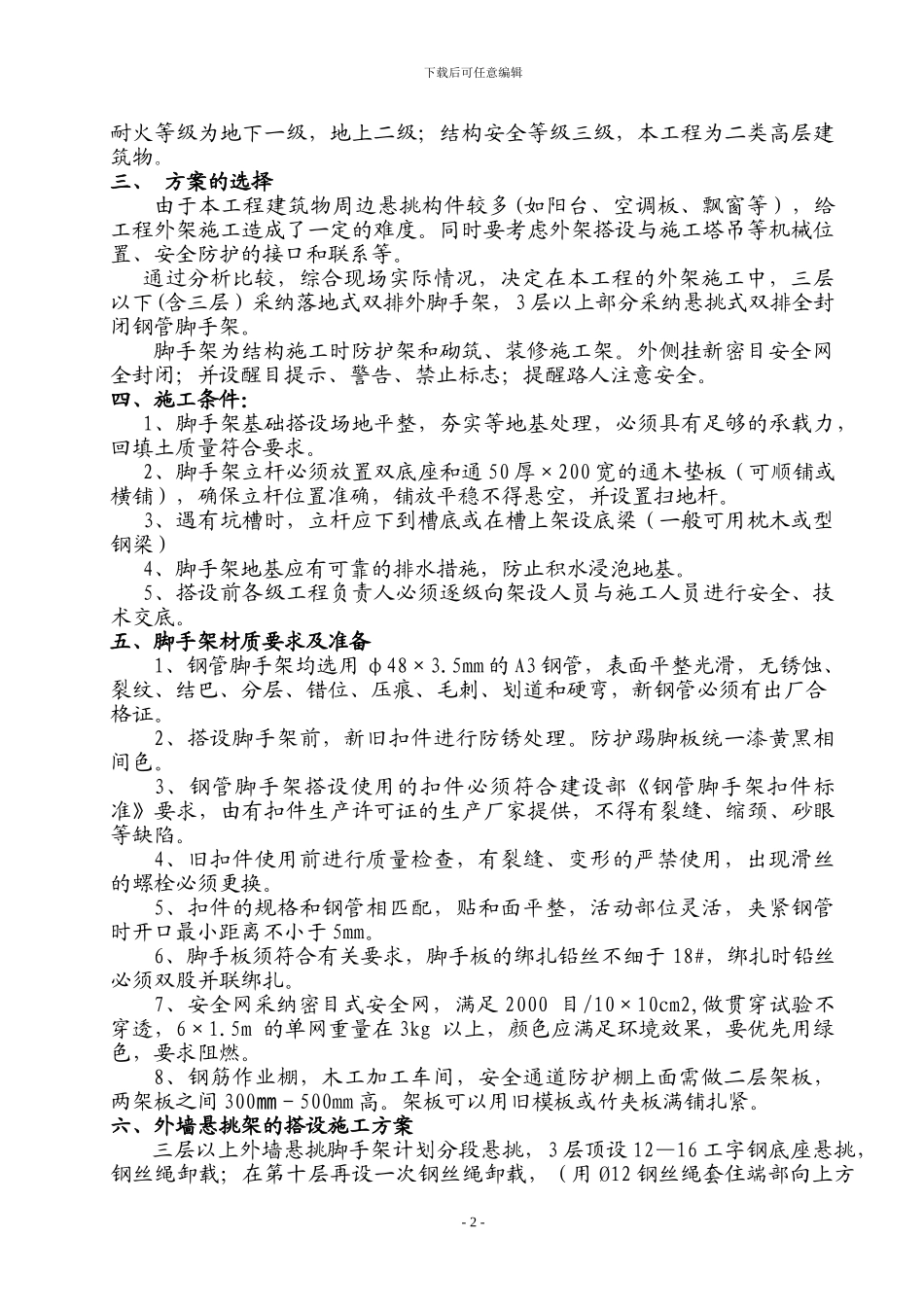

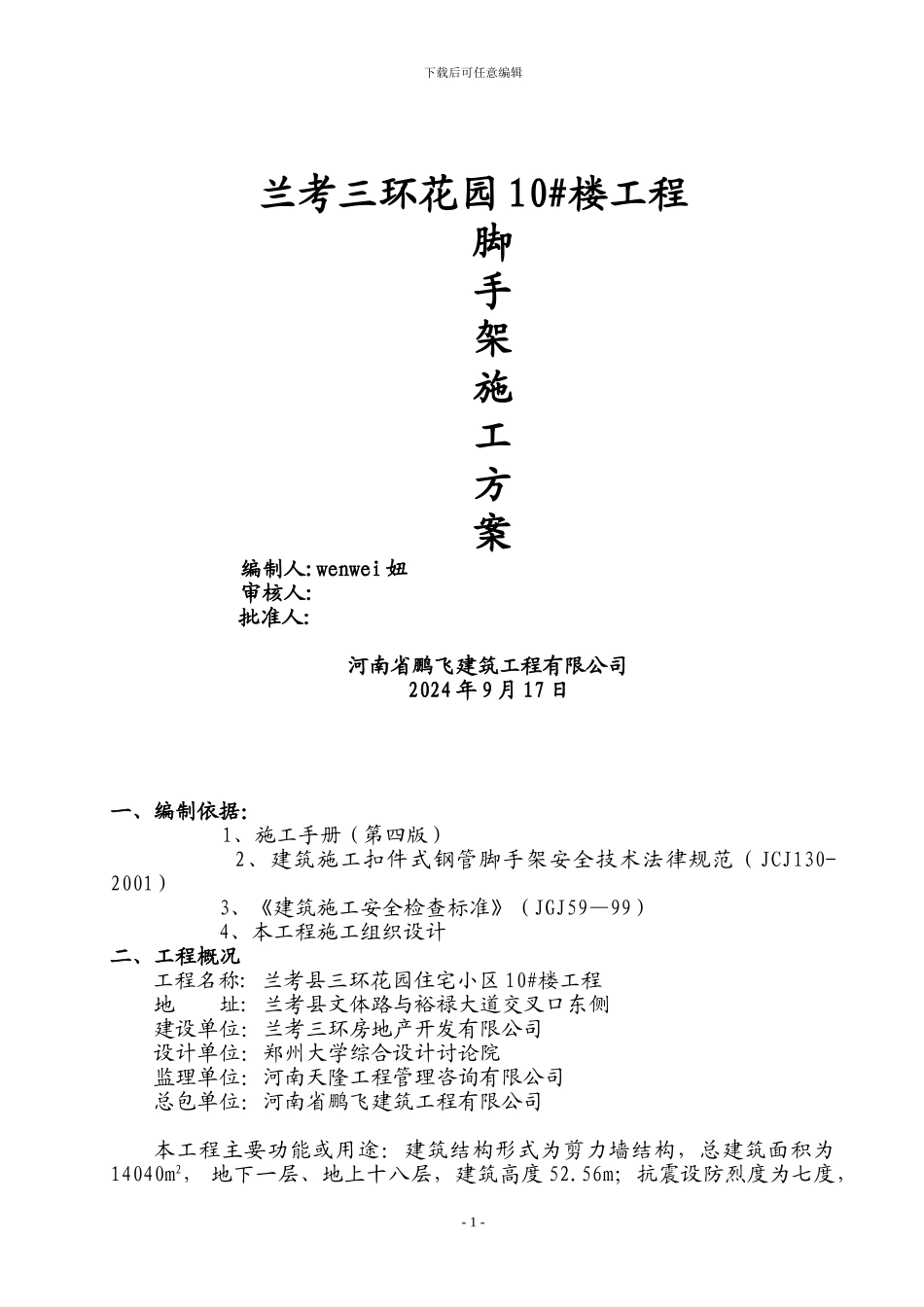

下载后可任意编辑兰考三环花园 10#楼工程 脚手架施工方案编制人:wenwei 妞审核人:批准人:河南省鹏飞建筑工程有限公司 2024 年 9 月 17 日一、编制依据:1、施工手册(第四版) 2、建筑施工扣件式钢管脚手架安全技术法律规范(JCJ130-2001) 3、《建筑施工安全检查标准》(JGJ59—99) 4、本工程施工组织设计二、工程概况工程名称: 兰考县三环花园住宅小区 10#楼工程地 址: 兰考县文体路与裕禄大道交叉口东侧建设单位:兰考三环房地产开发有限公司设计单位:郑州大学综合设计讨论院监理单位:河南天隆工程管理咨询有限公司总包单位:河南省鹏飞建筑工程有限公司本工程主要功能或用途:建筑结构形式为剪力墙结构,总建筑面积为14040m2, 地下一层、地上十八层,建筑高度 52.56m;抗震设防烈度为七度,- 1 -下载后可任意编辑耐火等级为地下一级,地上二级;结构安全等级三级,本工程为二类高层建筑物。三、 方案的选择由于本工程建筑物周边悬挑构件较多(如阳台、空调板、飘窗等),给工程外架施工造成了一定的难度。同时要考虑外架搭设与施工塔吊等机械位置、安全防护的接口和联系等。通过分析比较,综合现场实际情况,决定在本工程的外架施工中,三层以下(含三层)采纳落地式双排外脚手架,3 层以上部分采纳悬挑式双排全封闭钢管脚手架。脚手架为结构施工时防护架和砌筑、装修施工架。外侧挂新密目安全网全封闭;并设醒目提示、警告、禁止标志;提醒路人注意安全。四、施工条件:1、脚手架基础搭设场地平整,夯实等地基处理,必须具有足够的承载力,回填土质量符合要求。2、脚手架立杆必须放置双底座和通 50 厚×200 宽的通木垫板(可顺铺或横铺),确保立杆位置准确,铺放平稳不得悬空,并设置扫地杆。3、遇有坑槽时,立杆应下到槽底或在槽上架设底梁(一般可用枕木或型钢梁)4、脚手架地基应有可靠的排水措施,防止积水浸泡地基。5、搭设前各级工程负责人必须逐级向架设人员与施工人员进行安全、技术交底。五、脚手架材质要求及准备 1、钢管脚手架均选用 φ48×3.5mm 的 A3 钢管,表面平整光滑,无锈蚀、裂纹、结巴、分层、错位、压痕、毛刺、划道和硬弯,新钢管必须有出厂合格证。 2、搭设脚手架前,新旧扣件进行防锈处理。防护踢脚板统一漆黄黑相间色。3、钢管脚手架搭设使用的扣件必须符合建设部《钢管脚手架扣件标准》要求,由有扣件生产许可证的生产厂家提供,不得有裂缝、缩颈、砂眼等缺陷。 4、旧扣件使用...
