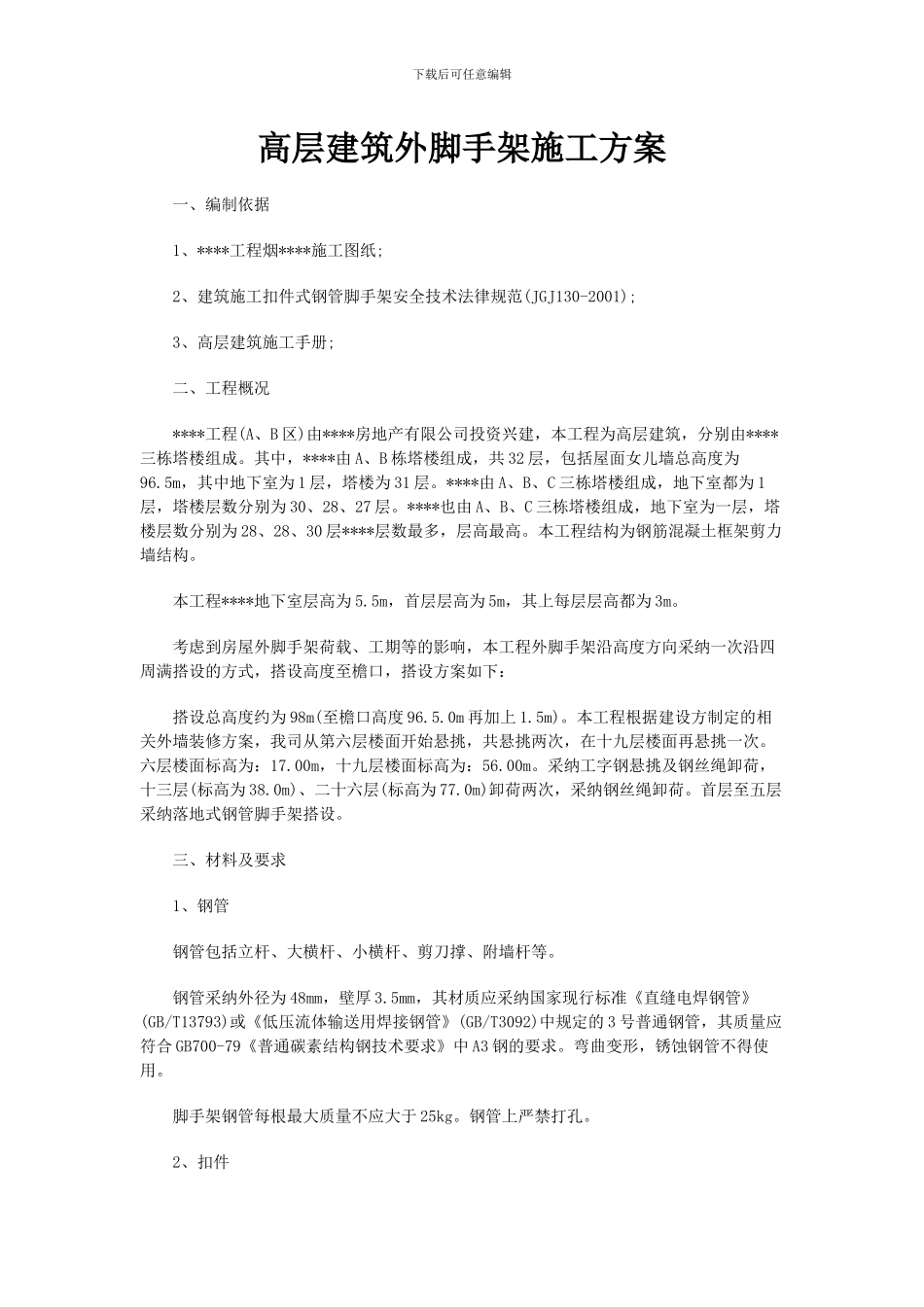

高层建筑外脚手架施工方案--中国工程监理人才网_第1页
1/28
高层建筑外脚手架施工方案--中国工程监理人才网_第2页
2/28
高层建筑外脚手架施工方案--中国工程监理人才网_第3页
3/28
下载后可任意编辑高层建筑外脚手架施工方案 一、编制依据 1、****工程烟****施工图纸; 2、建筑施工扣件式钢管脚手架安全技术法律规范(JGJ130-2001); 3、高层建筑施工手册; 二、工程概况 ****工程(A、B 区)由****房地产有限公司投资兴建,本工程为高层建筑,分别由****三栋塔楼组成。其中,****由 A、B 栋塔楼组成,共 32 层,包括屋面女儿墙总高度为96.5m,其中地下室为 1 层,塔楼为 31 层。****由 A、B、C 三栋塔楼组成,地下室都为 1层,塔楼层数分别为 30、28、27 层。****也由 A、B、C 三栋塔楼组成,地下室为一层,塔楼层数分别为 28、28、30 层****层数最多,层高最高。本工程结构为钢筋混凝土框架剪力墙结构。 本工程****地下室层高为 5.5m,首层层高为 5m,其上每层层高都为 3m。 考虑到房屋外脚手架荷载、工期等的影响,本工程外脚手架沿高度方向采纳一次沿四周满搭设的方式,搭设高度至檐口,搭设方案如下: 搭设总高度约为 98m(至檐口高度 96.5.0m 再加上 1.5m)。本工程根据建设方制定的相关外墙装修方案,我司从第六层楼面开始悬挑,共悬挑两次,在十九层楼面再悬挑一次。六层楼面标高为:17.00m,十九层楼面标高为:56.00m。采纳工字钢悬挑及钢丝绳卸荷,十三层(标高为 38.0m)、二十六层(标高为 77.0m)卸荷两次,采纳钢丝绳卸荷。首层至五层采纳落地式钢管脚手架搭设。 三、材料及要求 1、钢管 钢管包括立杆、大横杆、小横杆、剪刀撑、附墙杆等。 钢管采纳外径为 48mm,壁厚 3.5mm,其材质应采纳国家现行标准《直缝电焊钢管》(GB/T13793)或《低压流体输送用焊接钢管》(GB/T3092)中规定的 3 号普通钢管,其质量应符合 GB700-79《普通碳素结构钢技术要求》中 A3 钢的要求。弯曲变形,锈蚀钢管不得使用。 脚手架钢管每根最大质量不应大于 25kg。钢管上严禁打孔。 2、扣件下载后可任意编辑 扣件包括直角扣件、旋转扣件、对接扣件及其附件、T 型螺栓、螺母、垫圈等。 扣件及其附件应符合 GB978-67《可锻铁分类及技术条件》的规定,机械性能不低于KT33-8 的可锻铸铁的制作性能,其附件的制造材料应符合 GB700-79 中 A3 钢的规定,螺纹应符合 GB196-81《普通螺纹》的规定,垫圈应符合 GB95-76《垫圈》的规定。扣件与钢管的贴合面必须严格整形,保证钢管扣紧时接触良好,扣件活动部位应能灵活转动,旋转扣件的旋转面间隙小于 1mm,扣件表面应进行防锈处理。 脚手架采纳的扣...
