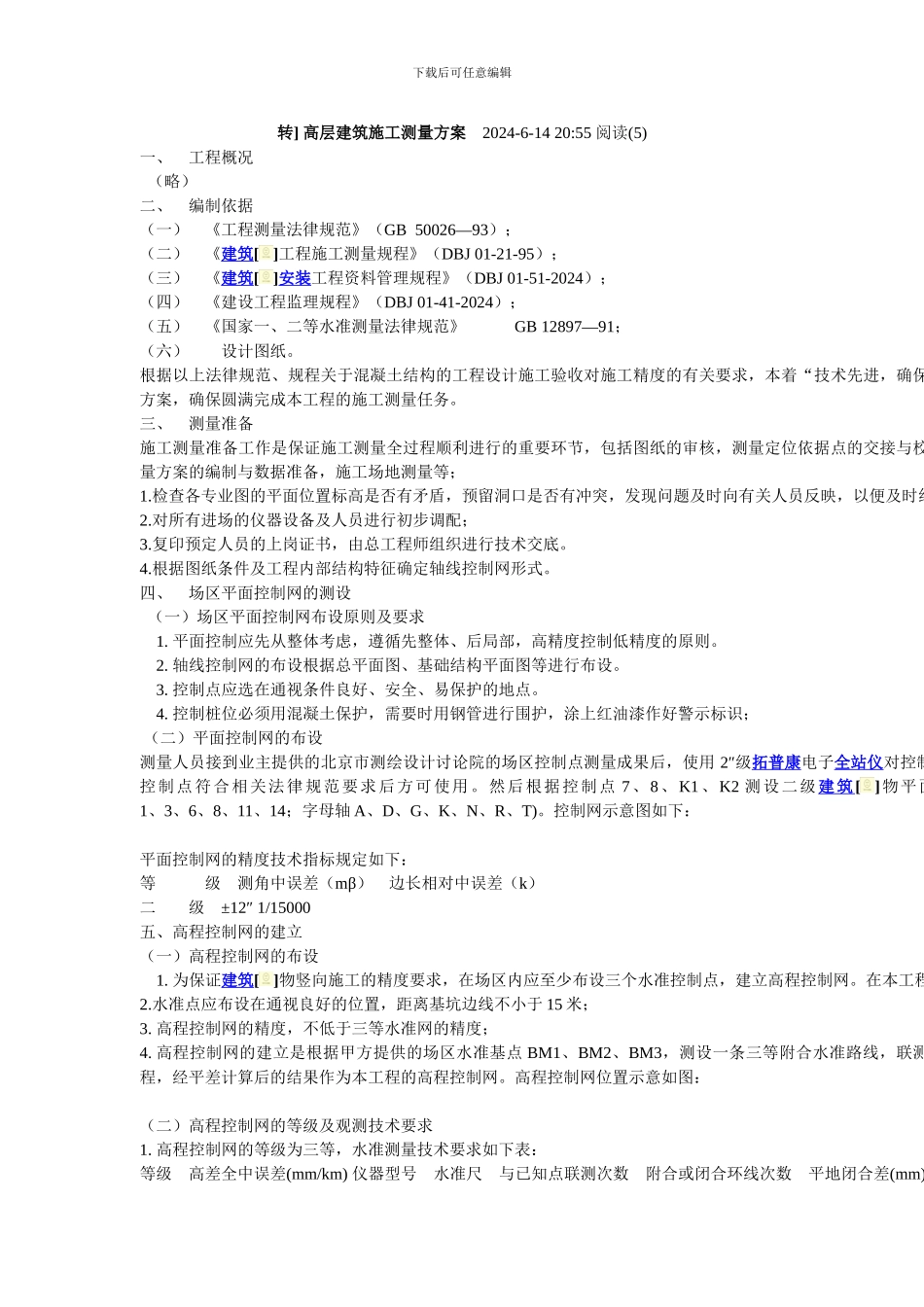

下载后可任意编辑转] 高层建筑施工测量方案 2024-6-14 20:55 阅读(5)一、 工程概况 （略）二、 编制依据（一） 《工程测量法律规范》（GB 50026—93）；（二） 《建筑[]工程施工测量规程》（DBJ 01-21-95）；（三） 《建筑[]安装工程资料管理规程》（DBJ 01-51-2024）；（四） 《建设工程监理规程》（DBJ 01-41-2024）； （五） 《国家一、二等水准测量法律规范》 GB 12897—91；（六） 设计图纸。根据以上法律规范、规程关于混凝土结构的工程设计施工验收对施工精度的有关要求，本着“技术先进，确保质量”的原则，制定本施工测量方案，确保圆满完成本工程的施工测量任务。三、 测量准备施工测量准备工作是保证施工测量全过程顺利进行的重要环节，包括图纸的审核，测量定位依据点的交接与校核，测量仪器的检定与校核，测量方案的编制与数据准备，施工场地测量等；1.检查各专业图的平面位置标高是否有矛盾，预留洞口是否有冲突，发现问题及时向有关人员反映，以便及时纠正。2.对所有进场的仪器设备及人员进行初步调配；3.复印预定人员的上岗证书，由总工程师组织进行技术交底。4.根据图纸条件及工程内部结构特征确定轴线控制网形式。四、 场区平面控制网的测设 （一）场区平面控制网布设原则及要求 1. 平面控制应先从整体考虑，遵循先整体、后局部，高精度控制低精度的原则。 2. 轴线控制网的布设根据总平面图、基础结构平面图等进行布设。 3. 控制点应选在通视条件良好、安全、易保护的地点。 4. 控制桩位必须用混凝土保护，需要时用钢管进行围护，涂上红油漆作好警示标识； （二）平面控制网的布设测量人员接到业主提供的北京市测绘设计讨论院的场区控制点测量成果后，使用 2″级拓普康电子全站仪对控制点进行校测，复测结果证明基准控制点符合相关法律规范要求后方可使用。然后根据控制点 7、8、K1、K2 测设二级建筑[]物平面控制网的各控制桩位1、3、6、8、11、14；字母轴 A、D、G、K、N、R、T)。控制网示意图如下： 平面控制网的精度技术指标规定如下：等 级 测角中误差（mβ） 边长相对中误差（k）二 级 ±12″ 1/15000五、高程控制网的建立（一）高程控制网的布设 1. 为保证建筑[]物竖向施工的精度要求，在场区内应至少布设三个水准控制点，建立高程控制网。在本工程的四周拟布设三个高程控制点；2.水准点应布设在通视良好的位置，距离基坑边线不小于 15 米；3. 高程控制网的精度，不低于三...
