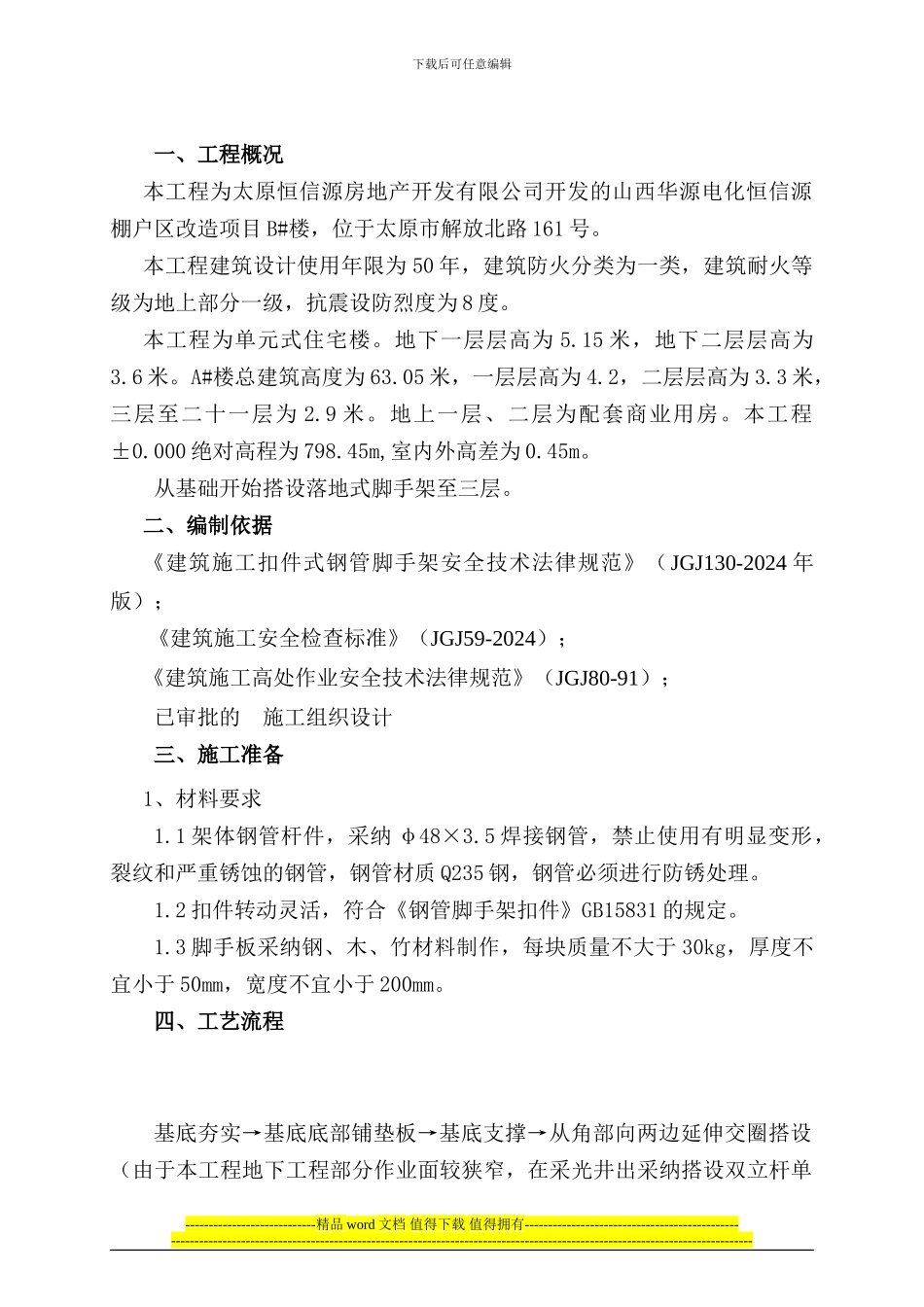

下载后可任意编辑一、工程概况本工程为太原恒信源房地产开发有限公司开发的山西华源电化恒信源棚户区改造项目 B#楼，位于太原市解放北路 161 号。本工程建筑设计使用年限为 50 年，建筑防火分类为一类，建筑耐火等级为地上部分一级，抗震设防烈度为 8 度。本工程为单元式住宅楼。地下一层层高为 5.15 米，地下二层层高为3.6 米。A#楼总建筑高度为 63.05 米，一层层高为 4.2，二层层高为 3.3 米，三层至二十一层为 2.9 米。地上一层、二层为配套商业用房。本工程±0.000 绝对高程为 798.45m,室内外高差为 0.45m。从基础开始搭设落地式脚手架至三层。二、编制依据《建筑施工扣件式钢管脚手架安全技术法律规范》（JGJ130-2024 年版）； 《建筑施工安全检查标准》（JGJ59-2024）； 《建筑施工高处作业安全技术法律规范》（JGJ80-91）；已审批的 施工组织设计三、施工准备 1、材料要求1.1 架体钢管杆件，采纳 φ48×3.5 焊接钢管，禁止使用有明显变形，裂纹和严重锈蚀的钢管，钢管材质 Q235 钢，钢管必须进行防锈处理。1.2 扣件转动灵活，符合《钢管脚手架扣件》GB15831 的规定。1.3 脚手板采纳钢、木、竹材料制作，每块质量不大于 30kg，厚度不宜小于 50mm，宽度不宜小于 200mm。四、工艺流程基底夯实→基底底部铺垫板→基底支撑→从角部向两边延伸交圈搭设（由于本工程地下工程部分作业面较狭窄，在采光井出采纳搭设双立杆单----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑排脚手架）（“一”字型从一端向另一端搭设）→ 按定位依次竖立杆，将立杆与纵横向扫地杆连接固定→装设第一步纵向和横向平杆随校正立杆垂直之后予以固定，并按此要求继续向上搭设→随脚手架上升设置剪刀撑、斜杆、连墙杆等整体拉结杆件→随脚手架上升铺设脚手板，挂安全网封闭→验收合格交付使用→日常维修检查备注：架体在±0.000 以上如遇阳台、或有突出楼座的构件时，架体变为双立杆单排脚手架，遇双排脚手架外立杆一齐。五、构造要求及技术措施1、基底支撑：1.1 落地脚手架：由于落地外脚手架坐落在基础原土层上，需在搭设落地式脚手架时对基础原土进行夯实，铺设垫板，搭设抛竿支撑脚手架底部铺设木架板。双排...
