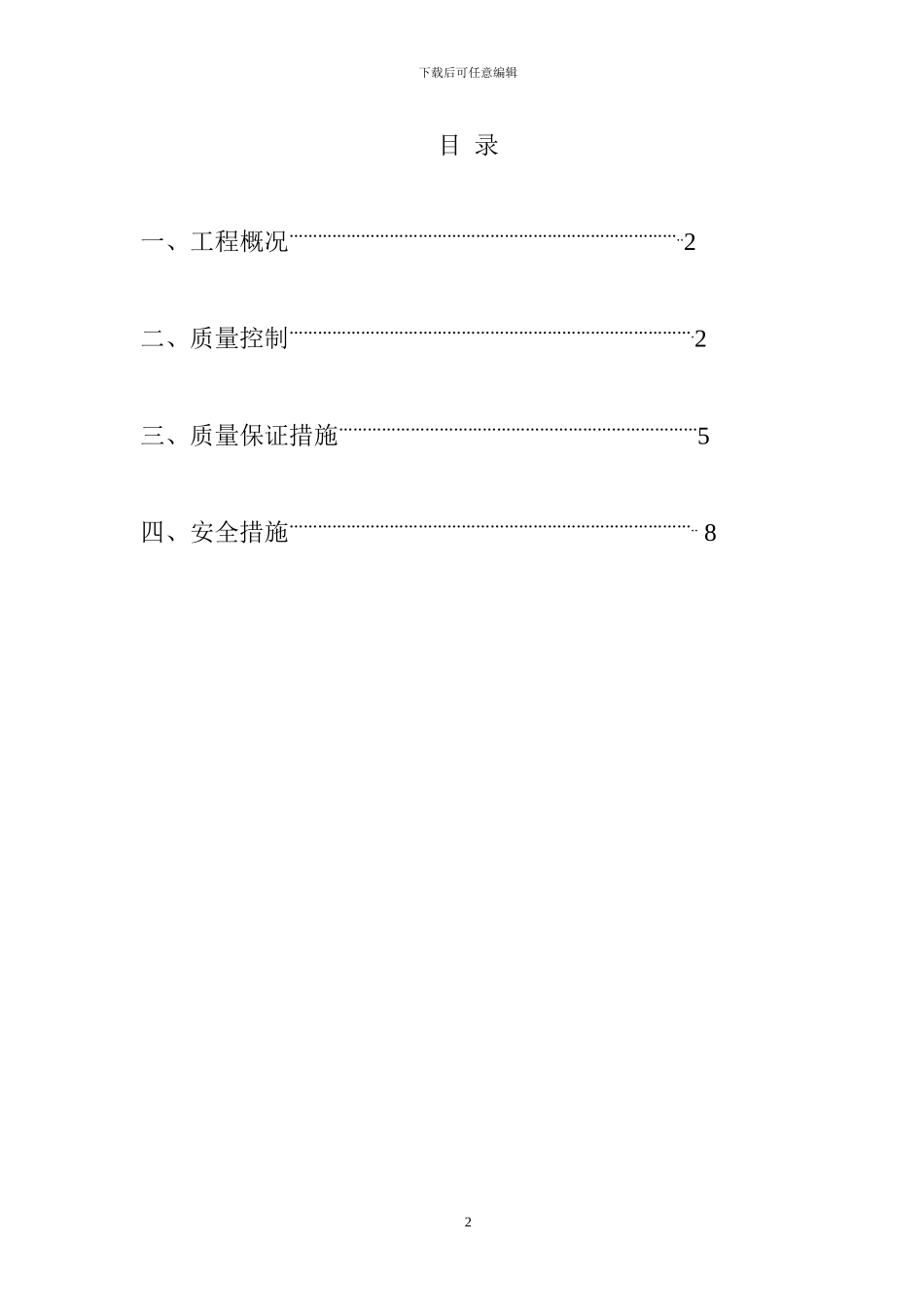

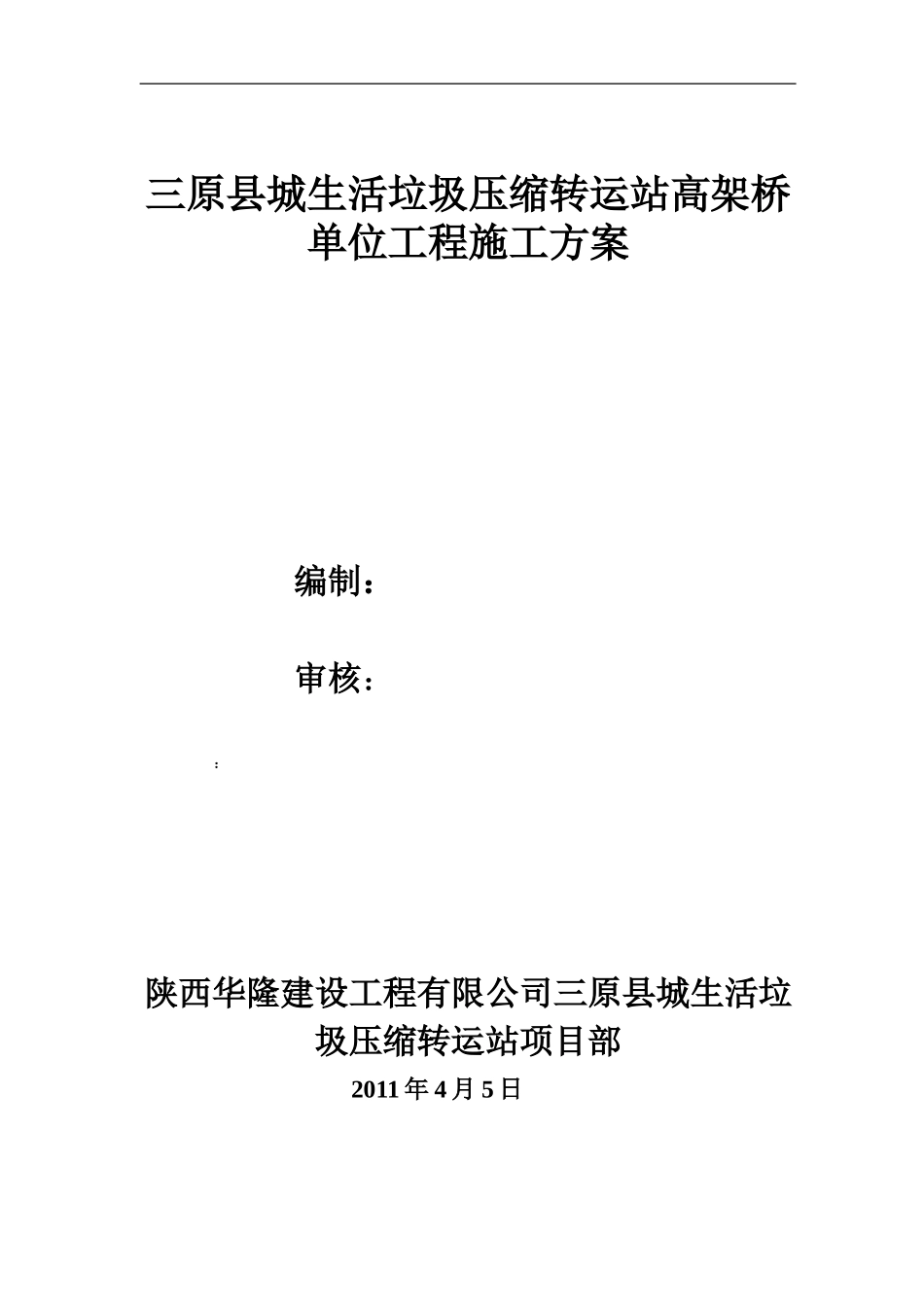

三原县城生活垃圾压缩转运站高架桥单位工程施工方案编制：审核：：陕西华隆建设工程有限公司三原县城生活垃圾压缩转运站项目部2011 年 4 月 5 日下载后可任意编辑目 录一、工程概况………………………………………………………………………..2二、质量控制………………………………………………………………………….2三、质量保证措施…………………………………………………………………5四、安全措施………………………………………………………………………….. 82下载后可任意编辑一、 工程概况：三原县生活垃圾压缩中转站高架桥起点桩号 K0+0.01，终点桩号 K0+32.39,中心桩号 K0+16.2,全长 32.38m。桥梁位于半径 R=12m 的圆曲线内，桥梁位于半径 R=60m，纵坡 9%的竖曲线上。桥面横坡由梁端 0%变化到跨中 4%，再到另一梁端 0%。桥墩采纳径向布置，桥墩向曲线外侧平移 0.4cm板底楔型块的横坡和纵坡采纳对应桥梁位置的桥面横坡和纵坡，钢筋混凝土现浇板采纳满堂架现浇施工。设计荷载为公路-Ⅱ 级，桥面宽度为净 7.0+2×0.5m，按均匀升温 35℃，降温 35℃，地震加速度值为 0.15g，抗震设防烈度为 7 度。结构形式为 3×10m 钢筋混凝土连续板，桩柱式轻型墩柱，钻孔灌注桩基础。二、 质量控制：1.1 原材料控制1.1.1 混凝土采纳商品混凝土，采纳泵车进行现场浇筑。大大减低了浇筑难度，各分部分项工程做好现场试块和坍落度实验。1.1.2 设计采纳 R235，及 HRB335 两种普通型钢，钢筋应符合《钢筋混凝土用热轧光圆钢筋》（GB13013-1991）、《钢筋混凝土用热轧带肋钢筋》（GB1499-1998）标准中的各项规3下载后可任意编辑定，钢筋的强度标准为：HRB335 钢筋弹性模量 Es=2.0×105Mpa抗拉强度标准值 fsk=335 Mpa抗拉强度设计值 fsd=280 Mpa抗压强度设计值 fsd，=280 MpaR235 钢筋弹性模量 Es=2.1×105Mpa抗拉强度标准值 fsk=235 Mpa抗拉强度设计值 fsd=195Mpa抗压强度设计值 fsd，=195Mpa1.1.3 钢板采纳《碳素结构钢》（GB700-1988）规定的 Q235 钢板。所有的材料1.1.4 模板模板厂制定型钢模板，个别模板采纳现场加工木模板。1.1.5 其他材料所有材料应符合《桥梁施工法律规范》JTJ041-2000 的有管规定，并符合国家标准。1.2 过程控制1.2.1 预应力混凝土现浇梁采纳满堂支架现浇施工，支架保证足够的强度、刚度和稳定性。为此，支架基础要做如下处理：先用重锤夯实两遍，要求 60kpa 的静荷载两...
