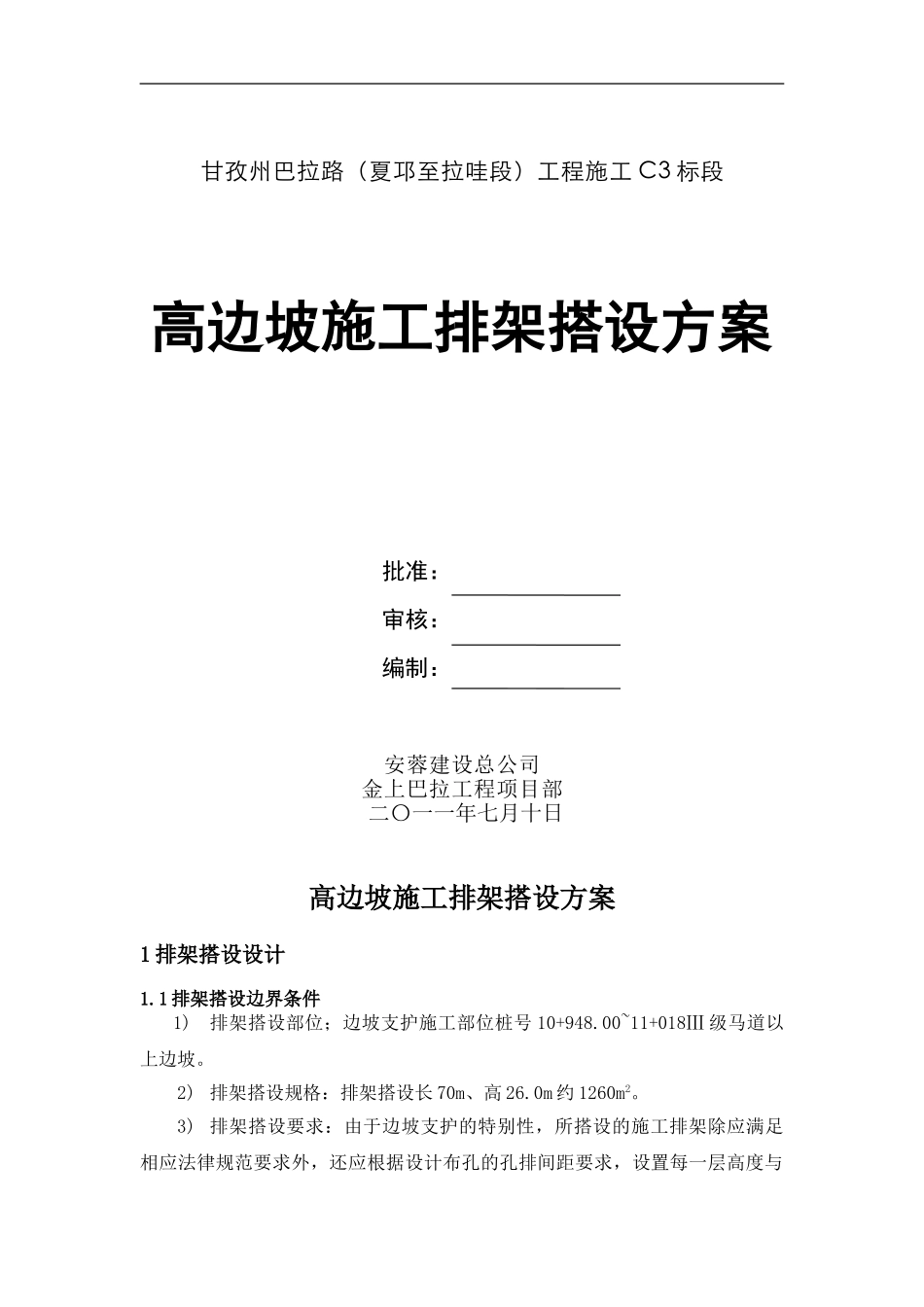

高边坡排架搭设施工方案_第1页
1/11
高边坡排架搭设施工方案_第2页
2/11

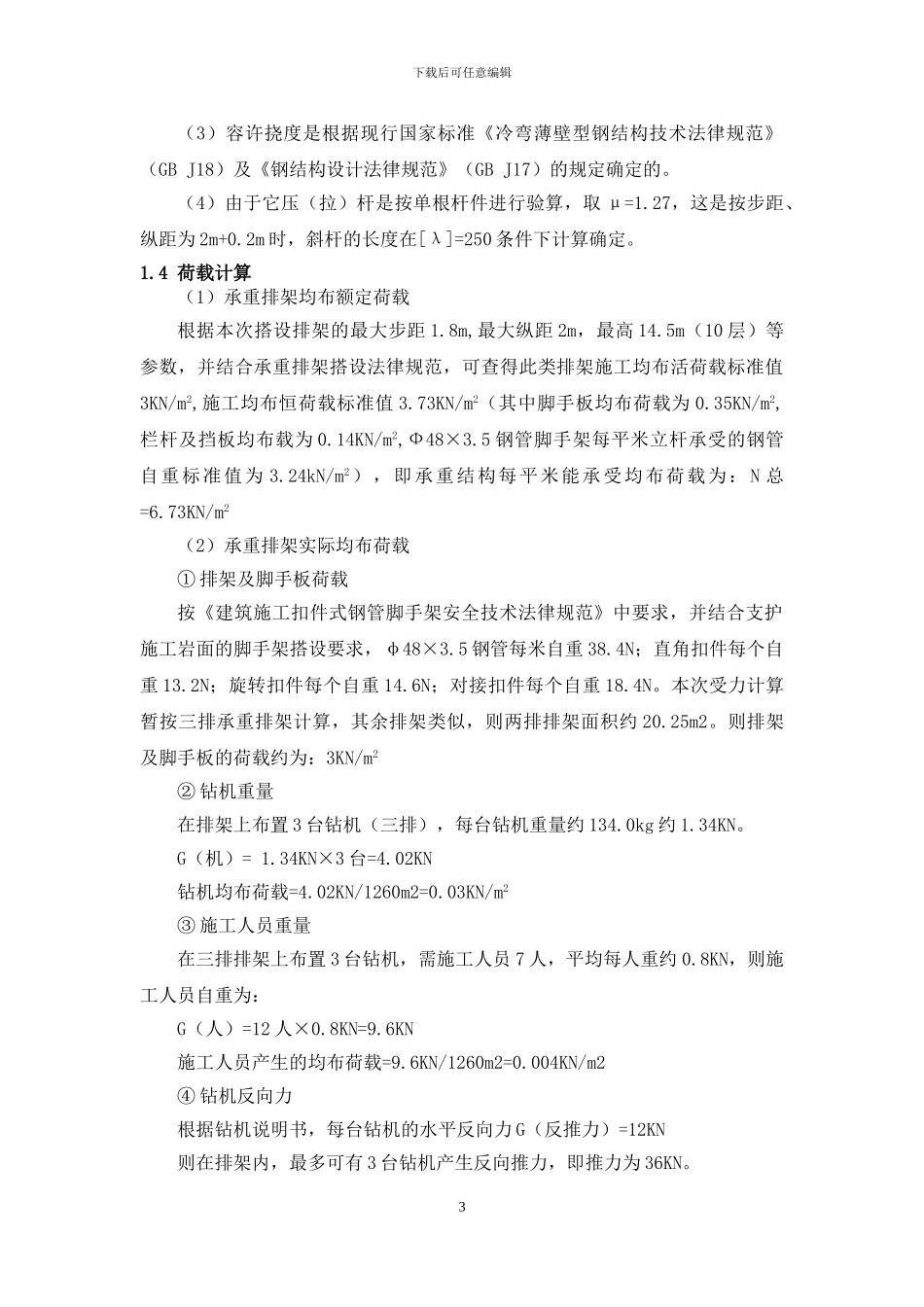

高边坡排架搭设施工方案_第3页
3/11
甘孜州巴拉路(夏邛至拉哇段)工程施工 C3 标段高边坡施工排架搭设方案批准:审核:编制:安蓉建设总公司金上巴拉工程项目部二〇一一年七月十日高边坡施工排架搭设方案1 排架搭设设计1.1 排架搭设边界条件1)排架搭设部位;边坡支护施工部位桩号 10+948.00~11+018Ⅲ 级马道以上边坡。2) 排架搭设规格:排架搭设长 70m、高 26.0m 约 1260m2。3) 排架搭设要求:由于边坡支护的特别性,所搭设的施工排架除应满足相应法律规范要求外,还应根据设计布孔的孔排间距要求,设置每一层高度与下载后可任意编辑立杆的间排距离,以满足施工需要。根据此段边坡高度以及长度,排架搭设共分 10 层,马道以上第一层高为 1.0m,其余每层高度根据设计钻孔排距 1.5m 高的排距搭设 (顺边坡方向)。立杆横向间距(顺工路轴线方向)1.5-1.8m。为确保排架的整体性,在立杆外侧排采纳剪刀撑进行连接,排架两端以及马道上第一层布置安全防护网和防护栏;如“图 1”所示。《图 1 排架搭设示立面意图》4) 材料:脚手架采纳 φ48×3.5 钢管,每米自重 38.4N;直角扣件每个自重 13.2N;旋转扣件每个自重 14.6N;对接扣件每个自重 18.4N。1.2 排架工作条件特点1. 扣件连接节点属于半刚性,且节点刚性大小与扣件质量、安装质量有关,节点性能存在较大变异;2. 脚手架结构、构件存在初始缺陷,如杆件的初弯曲、锈蚀,搭设尺寸误差、受荷偏心等;3. 以边坡岩面和马道面作为支撑点,对脚手架的约束性较小,易变形。4. 用扣件连接的钢管脚手架,其纵向或横向水平杆的轴线与立杆轴线在主节点上并不汇交在一点。当纵向或横向水平杆传荷载至立杆时,存在偏心距。在一般情况下,此偏心产生的附加弯曲应力不大。为了简化计算,予以忽略。1.3 钢材设计强度取值说明(1)对 Q235-A 级钢的抗拉、抗压、抗弯强度设计值 f 取为:205N/mm2。 (2)扣件抗滑承载力设计值,是根据现行国家标准《钢管脚手架扣件》规定的标准值除以抗力分项系数 1.25 所得。2下载后可任意编辑(3)容许挠度是根据现行国家标准《冷弯薄壁型钢结构技术法律规范》(GB J18)及《钢结构设计法律规范》(GB J17)的规定确定的。(4)由于它压(拉)杆是按单根杆件进行验算,取 μ=1.27,这是按步距、纵距为 2m+0.2m 时,斜杆的长度在[λ]=250 条件下计算确定。1.4 荷载计算(1)承重排架均布额定荷载根据本次搭设排架的最大步距 1.8m,最大纵距 2m,最高 14.5m(10 层)...
