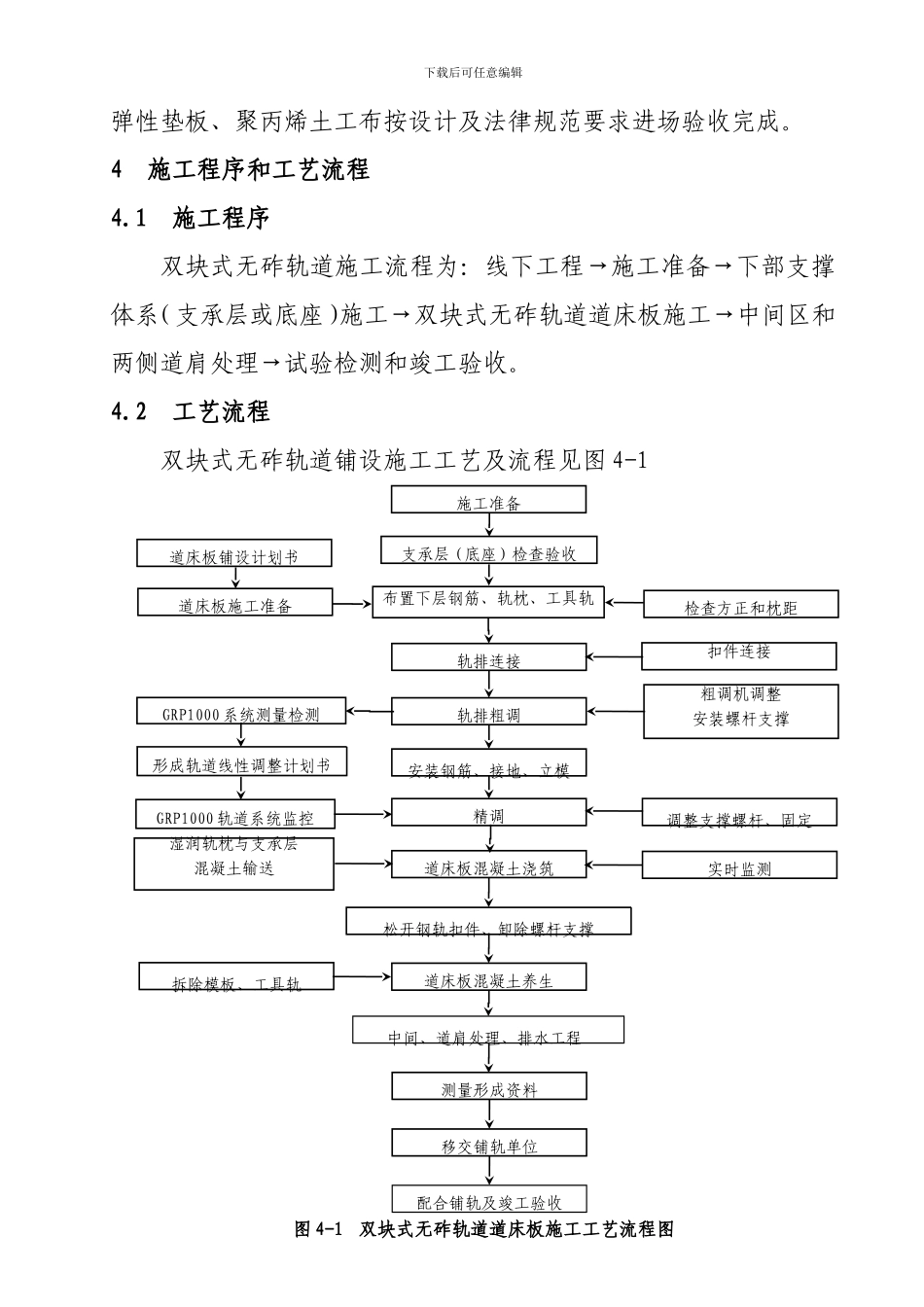

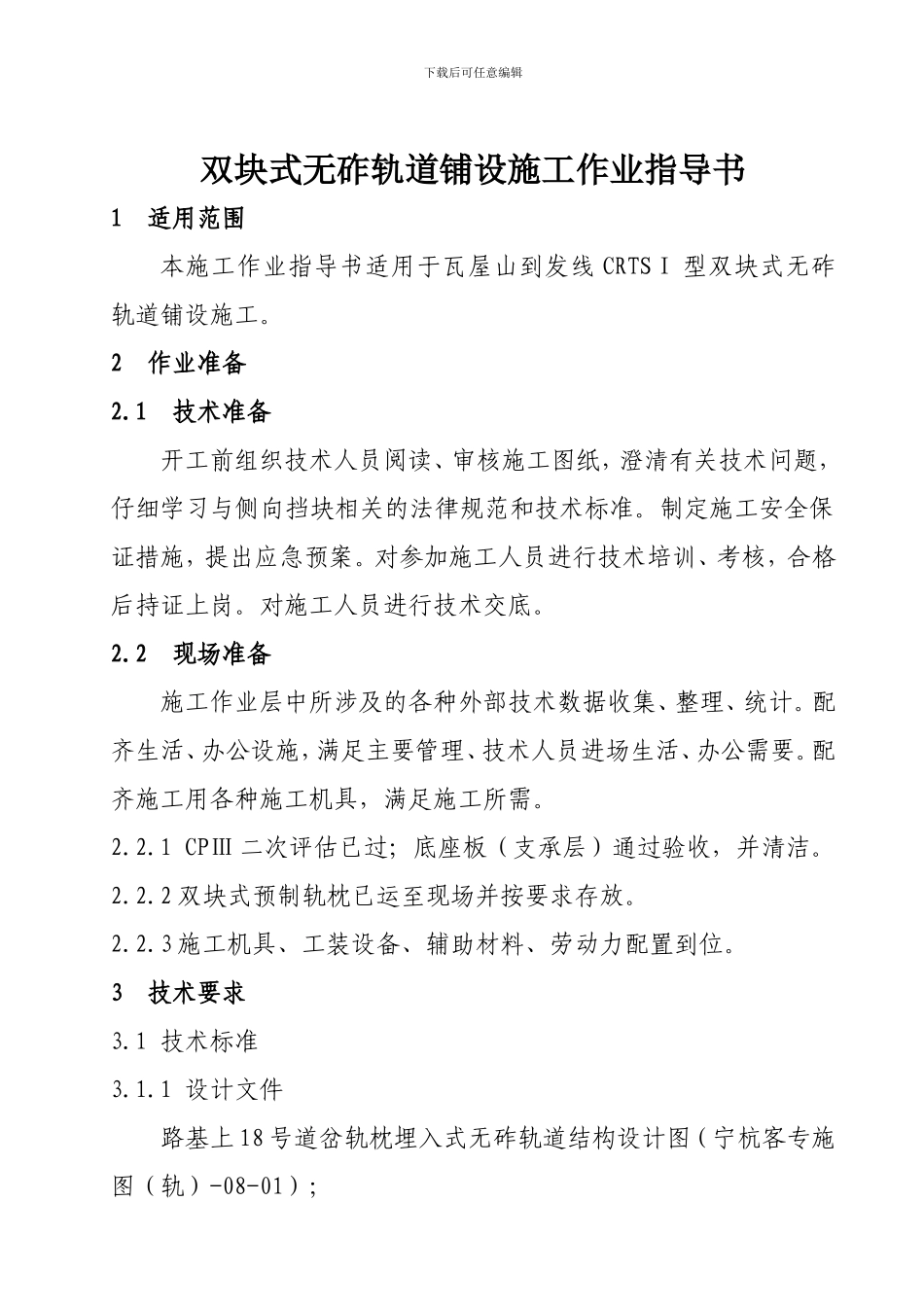

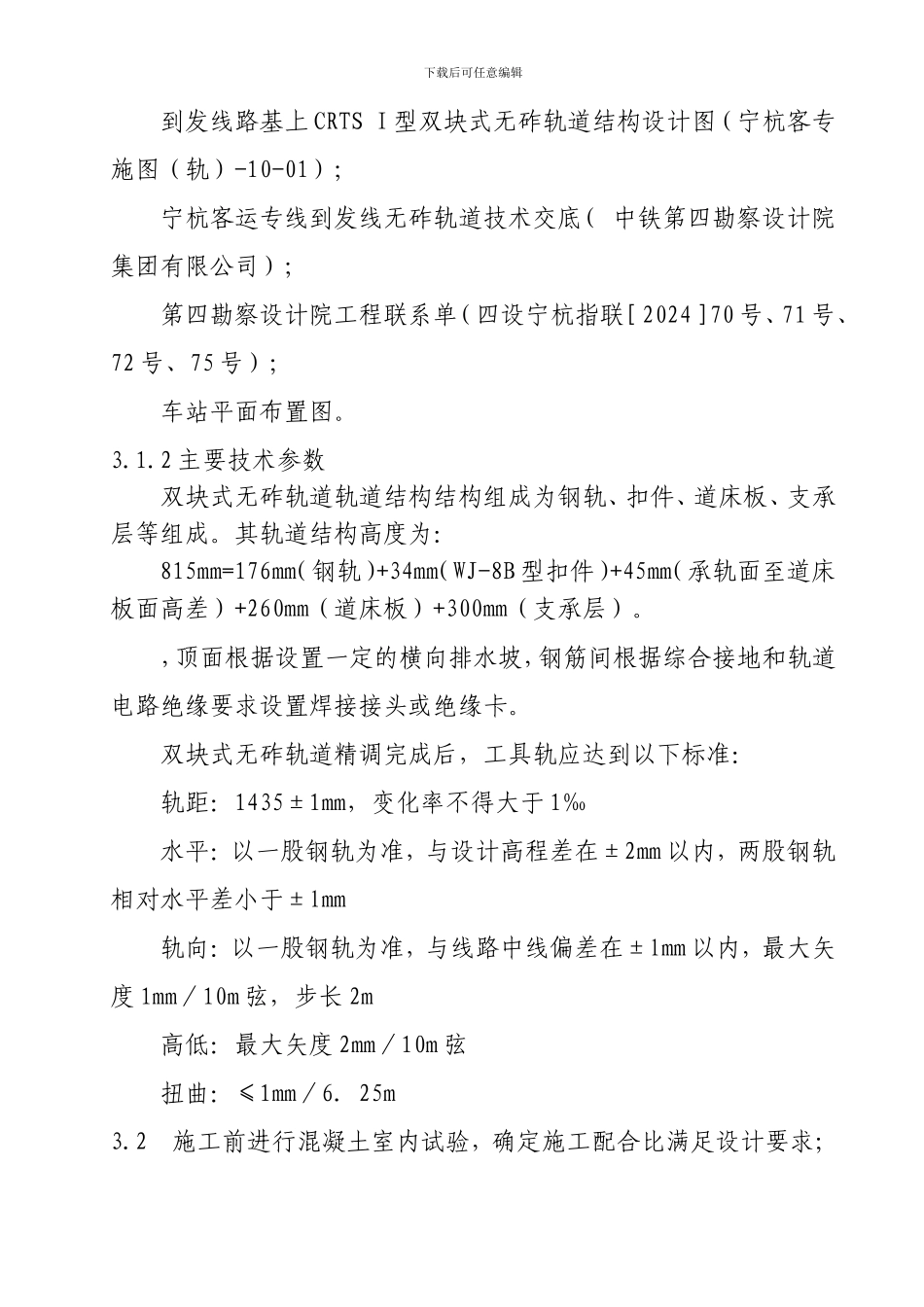

下载后可任意编辑双块式无砟轨道铺设施工作业指导书1 适用范围本施工作业指导书适用于瓦屋山到发线 CRTSⅠ 型双块式无砟轨道铺设施工。2 作业准备2.1 技术准备开工前组织技术人员阅读、审核施工图纸，澄清有关技术问题，仔细学习与侧向挡块相关的法律规范和技术标准。制定施工安全保证措施，提出应急预案。对参加施工人员进行技术培训、考核，合格后持证上岗。对施工人员进行技术交底。2.2 现场准备施工作业层中所涉及的各种外部技术数据收集、整理、统计。配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。配齐施工用各种施工机具，满足施工所需。2.2.1 CPⅢ 二次评估已过；底座板（支承层）通过验收，并清洁。2.2.2 双块式预制轨枕已运至现场并按要求存放。2.2.3 施工机具、工装设备、辅助材料、劳动力配置到位。3 技术要求3.1 技术标准3.1.1 设计文件路基上 18 号道岔轨枕埋入式无砟轨道结构设计图（宁杭客专施图（轨）-08-01）；下载后可任意编辑到发线路基上 CRTS I 型双块式无砟轨道结构设计图（宁杭客专施图（轨）-10-01）；宁杭客运专线到发线无砟轨道技术交底（ 中铁第四勘察设计院集团有限公司）；第四勘察设计院工程联系单（四设宁杭指联［2024］70 号、71 号、72 号、75 号）；车站平面布置图。3.1.2 主要技术参数双块式无砟轨道轨道结构结构组成为钢轨、扣件、道床板、支承层等组成。其轨道结构高度为：815mm=176mm（钢轨）+34mm（WJ-8B 型扣件）+45mm（承轨面至道床板面高差）+260mm（道床板）+300mm（支承层）。，顶面根据设置一定的横向排水坡，钢筋间根据综合接地和轨道电路绝缘要求设置焊接接头或绝缘卡。双块式无砟轨道精调完成后，工具轨应达到以下标准：轨距：1435±1mm，变化率不得大于 1‰水平：以一股钢轨为准，与设计高程差在±2mm 以内，两股钢轨相对水平差小于±lmm轨向：以一股钢轨为准，与线路中线偏差在±lmm 以内，最大矢度 1mm／10m 弦，步长 2m高低：最大矢度 2mm／10m 弦扭曲：≤1mm／6．25m3.2 施工前进行混凝土室内试验，确定施工配合比满足设计要求；下载后可任意编辑弹性垫板、聚丙烯土工布按设计及法律规范要求进场验收完成。4 施工程序和工艺流程4.1 施工程序双块式无砟轨道施工流程为：线下工程→施工准备→下部支撑体系（支承层或底座）施工→双块式无砟轨道道床板施工→中间区和两侧道肩处理→试验检测和竣工验收。4.2 工艺流程双块式无砟轨道铺...
