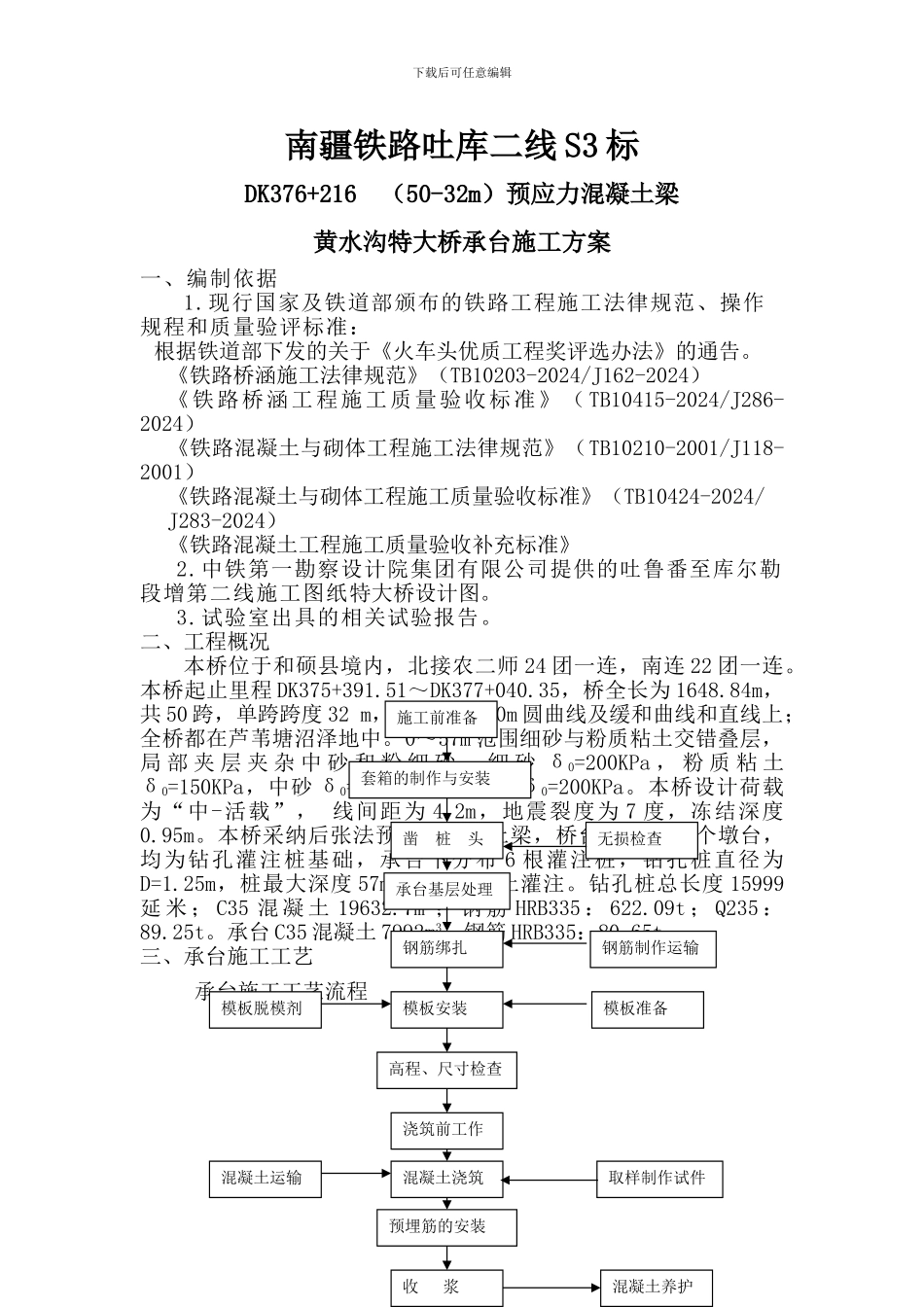

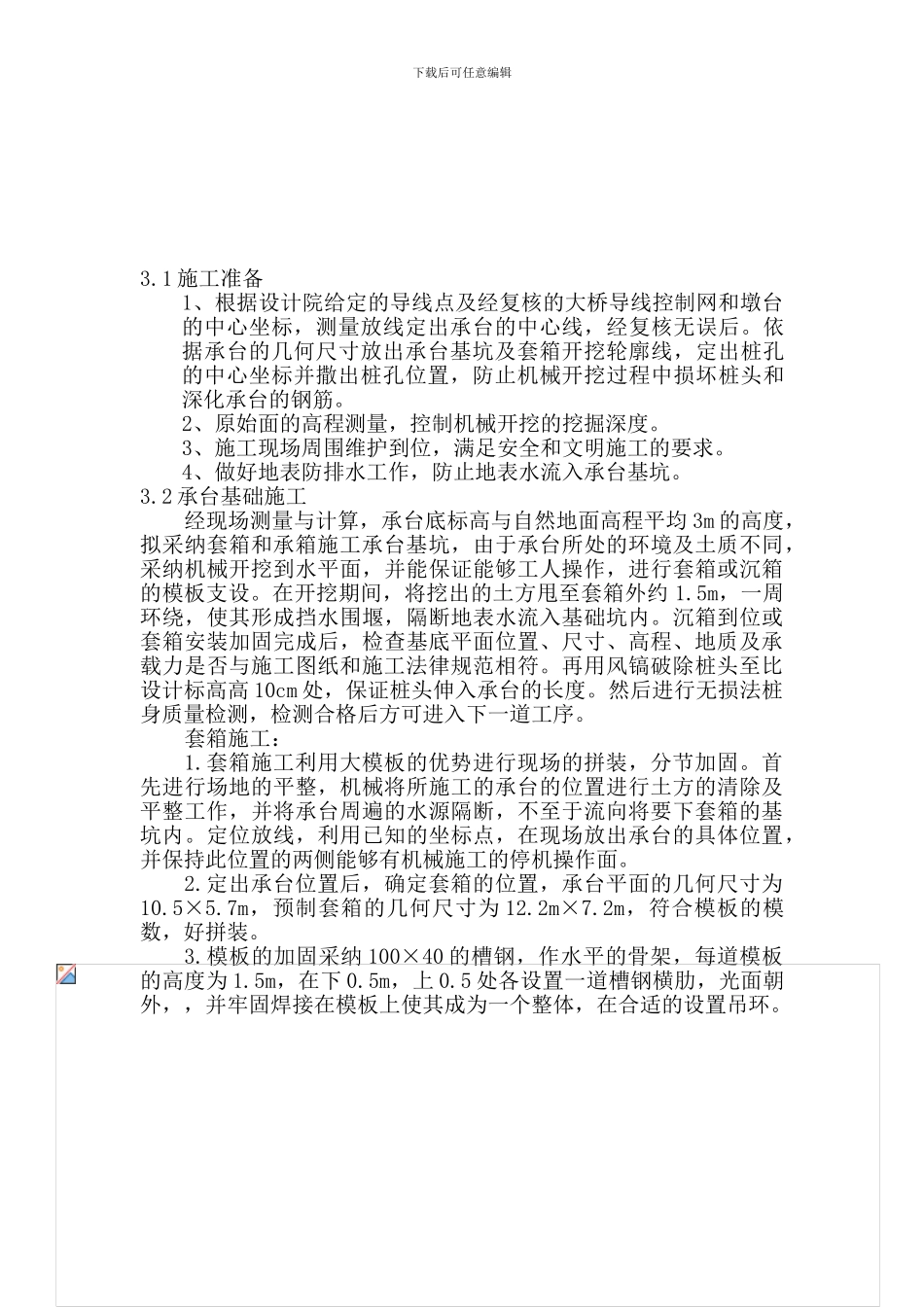

下载后可任意编辑南疆铁路吐库二线 S3 标DK376+216 （50-32m）预应力混凝土梁黄水沟特大桥承台施工方案一、编制依据1.现行国家及铁道部颁布的铁路工程施工法律规范、操作规程和质量验评标准：根据铁道部下发的关于《火车头优质工程奖评选办法》的通告。《铁路桥涵施工法律规范》（TB10203-2024/J162-2024）《铁路桥涵工程施工质量验收标准》（ TB10415-2024/J286-2024）《铁路混凝土与砌体工程施工法律规范》（TB10210-2001/J118-2001）《铁路混凝土与砌体工程施工质量验收标准》（TB10424-2024/J283-2024）《铁路混凝土工程施工质量验收补充标准》2.中铁第一勘察设计院集团有限公司提供的吐鲁番至库尔勒段增第二线施工图纸特大桥设计图。3.试验室出具的相关试验报告。二、工程概况本桥位于和硕县境内，北接农二师 24 团一连，南连 22 团一连。本桥起止里程 DK375+391.51～DK377+040.35，桥全长为 1648.84m，共 50 跨，单跨跨度 32 m，位于 R=3500m 圆曲线及缓和曲线和直线上；全桥都在芦苇塘沼泽地中。0～57m 范围细砂与粉质粘土交错叠层，局 部 夹 层 夹 杂 中 砂 和 粉 细 砂 。 细 砂 δ0=200KPa ， 粉 质 粘 土δ0=150KPa，中砂 δ0=250KPa，粉细砂 δ0=200KPa。本桥设计荷载为“中-活载”， 线间距为 4.2m，地震裂度为 7 度，冻结深度0.95m。本桥采纳后张法预应力混凝土梁，桥台两个，49 个墩台，均为钻孔灌注桩基础，承台下分布 6 根灌注桩，钻孔桩直径为D=1.25m，桩最大深度 57m，C35 混凝土灌注。钻孔桩总长度 15999延 米 ； C35 混 凝 土 19632.7m3 ； 钢 筋 HRB335 ： 622.09t ； Q235 ：89.25t。承台 C35 混凝土 7992m3；钢筋 HRB335：80.65t。三、承台施工工艺 承台施工工艺流程施工前准备混凝土养护套箱的制作与安装凿 桩 头收 浆预埋筋的安装混凝土浇筑浇筑前工作高程、尺寸检查模板脱模剂模板准备模板安装钢筋制作运输钢筋绑扎无损检查承台基层处理取样制作试件混凝土运输下载后可任意编辑3.1 施工准备1、根据设计院给定的导线点及经复核的大桥导线控制网和墩台的中心坐标，测量放线定出承台的中心线，经复核无误后。依据承台的几何尺寸放出承台基坑及套箱开挖轮廓线，定出桩孔的中心坐标并撒出桩孔位置，防止机械开挖过程中损坏桩头和深化承台的钢筋。2、原始面的高程测量，控制机械开挖的挖掘深度。3、施工现场周围维护到位，满足安全和文明施工的要...
