鼓风机房及变配电间管桩试桩施工组织设计VIP免费

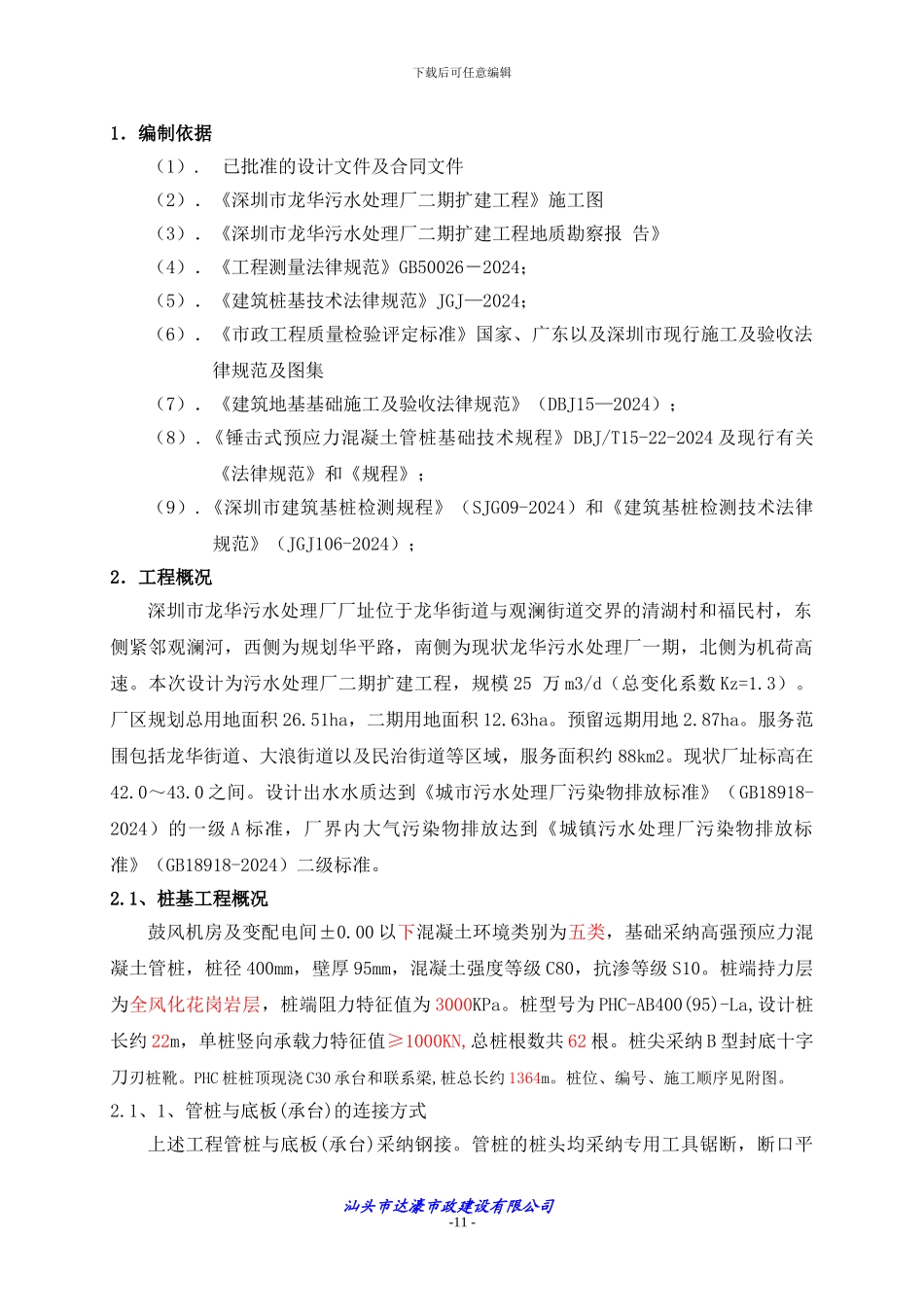

下载后可任意编辑1．编制依据（1）. 已批准的设计文件及合同文件（2）．《深圳市龙华污水处理厂二期扩建工程》施工图（3）．《深圳市龙华污水处理厂二期扩建工程地质勘察报 告》（4）．《工程测量法律规范》GB50026－2024；（5）．《建筑桩基技术法律规范》JGJ—2024；（6）．《市政工程质量检验评定标准》国家、广东以及深圳市现行施工及验收法律规范及图集（7）．《建筑地基基础施工及验收法律规范》（DBJ15—2024）；（8）.《锤击式预应力混凝土管桩基础技术规程》DBJ/T15-22-2024 及现行有关《法律规范》和《规程》；（9）.《深圳市建筑基桩检测规程》（SJG09-2024）和《建筑基桩检测技术法律规范》（JGJ106-2024）；2．工程概况深圳市龙华污水处理厂厂址位于龙华街道与观澜街道交界的清湖村和福民村，东侧紧邻观澜河，西侧为规划华平路，南侧为现状龙华污水处理厂一期，北侧为机荷高速。本次设计为污水处理厂二期扩建工程，规模 25 万 m3/d（总变化系数 Kz=1.3）。厂区规划总用地面积 26.51ha，二期用地面积 12.63ha。预留远期用地 2.87ha。服务范围包括龙华街道、大浪街道以及民治街道等区域，服务面积约 88km2。现状厂址标高在42.0～43.0 之间。设计出水水质达到《城市污水处理厂污染物排放标准》（GB18918-2024）的一级 A 标准，厂界内大气污染物排放达到《城镇污水处理厂污染物排放标准》（GB18918-2024）二级标准。2.1、桩基工程概况鼓风机房及变配电间±0.00 以下混凝土环境类别为五类，基础采纳高强预应力混凝土管桩，桩径 400mm，壁厚 95mm，混凝土强度等级 C80，抗渗等级 S10。桩端持力层为全风化花岗岩层，桩端阻力特征值为 3000KPa。桩型号为 PHC-AB400(95)-La,设计桩长约 22m，单桩竖向承载力特征值≥1000KN,总桩根数共 62 根。桩尖采纳 B 型封底十字刀刃桩靴。PHC 桩桩顶现浇 C30 承台和联系梁,桩总长约 1364m。桩位、编号、施工顺序见附图。2.1、1、管桩与底板(承台)的连接方式上述工程管桩与底板(承台)采纳钢接。管桩的桩头均采纳专用工具锯断，断口平汕头市达濠市政建设有限公司-11 -下载后可任意编辑齐，故不能利用桩身内的钢筋伸入承台作为连接的钢筋。在桩头的桩管内填充 1200mm高的 C30 细石膨胀混凝土，并在混凝土中均分插入钢筋与底板(承台)连接。2.2、工程地质情况根据地质勘察报告揭示，土层的地质构造如下：鼓风机房位于场地西侧，现状地面高程 42.4m 左右。地表分布 0.3～0.4...
