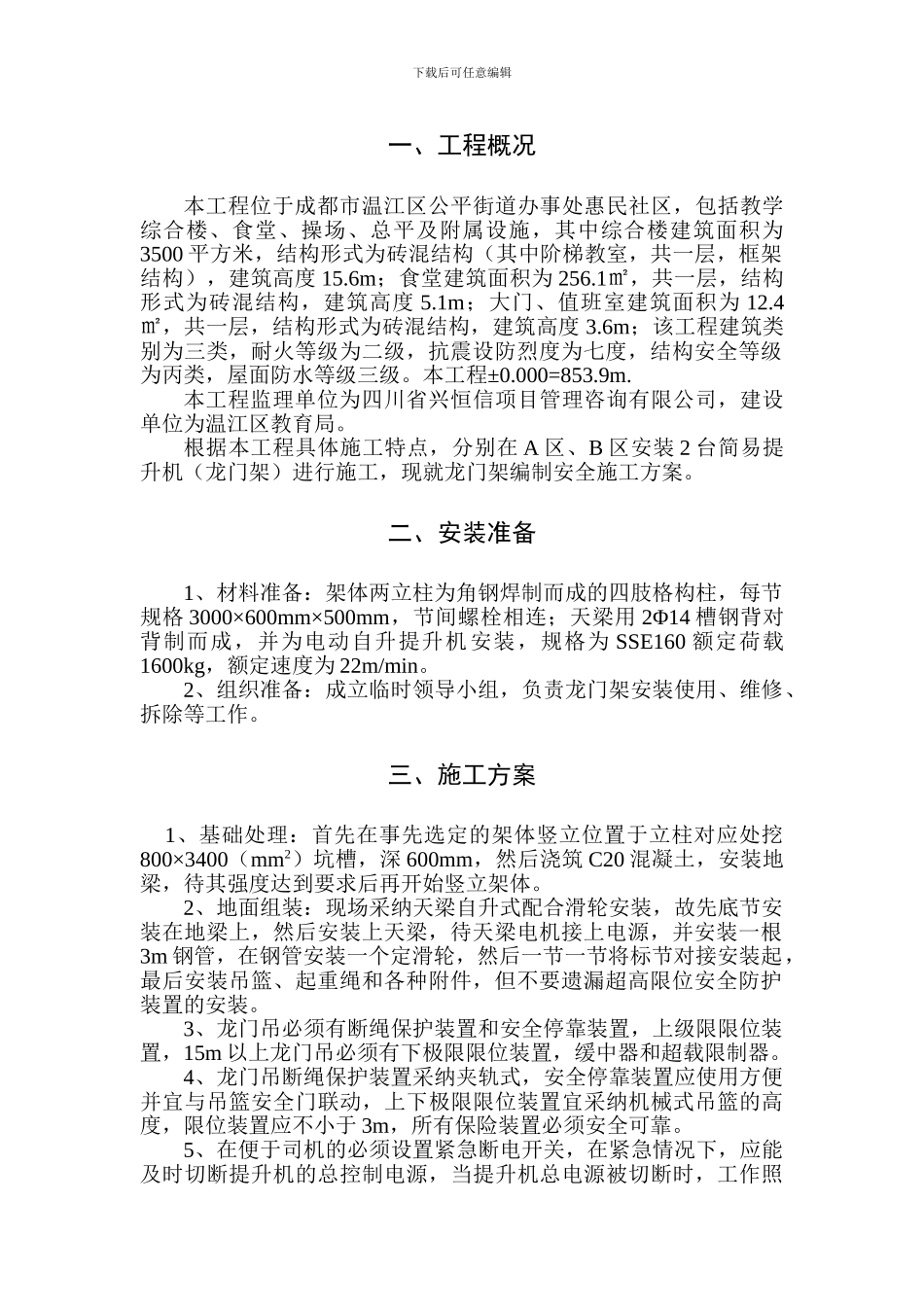

下载后可任意编辑一、工程概况本工程位于成都市温江区公平街道办事处惠民社区，包括教学综合楼、食堂、操场、总平及附属设施，其中综合楼建筑面积为3500 平方米，结构形式为砖混结构（其中阶梯教室，共一层，框架结构），建筑高度 15.6m；食堂建筑面积为 256.1㎡，共一层，结构形式为砖混结构，建筑高度 5.1m；大门、值班室建筑面积为 12.4㎡，共一层，结构形式为砖混结构，建筑高度 3.6m；该工程建筑类别为三类，耐火等级为二级，抗震设防烈度为七度，结构安全等级为丙类，屋面防水等级三级。本工程±0.000=853.9m.本工程监理单位为四川省兴恒信项目管理咨询有限公司，建设单位为温江区教育局。根据本工程具体施工特点，分别在 A 区、B 区安装 2 台简易提升机（龙门架）进行施工，现就龙门架编制安全施工方案。二、安装准备1、材料准备：架体两立柱为角钢焊制而成的四肢格构柱，每节规格 3000×600mm×500mm，节间螺栓相连；天梁用 2Φ14 槽钢背对背制而成，并为电动自升提升机安装，规格为 SSE160 额定荷载1600kg，额定速度为 22m/min。2、组织准备：成立临时领导小组，负责龙门架安装使用、维修、拆除等工作。三、施工方案 1、基础处理：首先在事先选定的架体竖立位置于立柱对应处挖800×3400（mm2）坑槽，深 600mm，然后浇筑 C20 混凝土，安装地梁，待其强度达到要求后再开始竖立架体。2、地面组装：现场采纳天梁自升式配合滑轮安装，故先底节安装在地梁上，然后安装上天梁，待天梁电机接上电源，并安装一根3m 钢管，在钢管安装一个定滑轮，然后一节一节将标节对接安装起，最后安装吊篮、起重绳和各种附件，但不要遗漏超高限位安全防护装置的安装。3、龙门吊必须有断绳保护装置和安全停靠装置，上级限限位装置，15m 以上龙门吊必须有下极限限位装置，缓中器和超载限制器。4、龙门吊断绳保护装置采纳夹轨式，安全停靠装置应使用方便并宜与吊篮安全门联动，上下极限限位装置宜采纳机械式吊篮的高度，限位装置应不小于 3m，所有保险装置必须安全可靠。5、在便于司机的必须设置紧急断电开关，在紧急情况下，应能及时切断提升机的总控制电源，当提升机总电源被切断时，工作照下载后可任意编辑明应断电。6、龙门吊必须使用连墙杆稳定架体，低架宜采纳连墙杆稳定架体和安全围护架，围护架采纳单排架点，将龙门吊围拦起，并挂上密目型安全网。7、连墙杆艰巨不得大于 9m，且在建筑物的顶层必须设置 1 组龙门吊架体顶部的自由...
