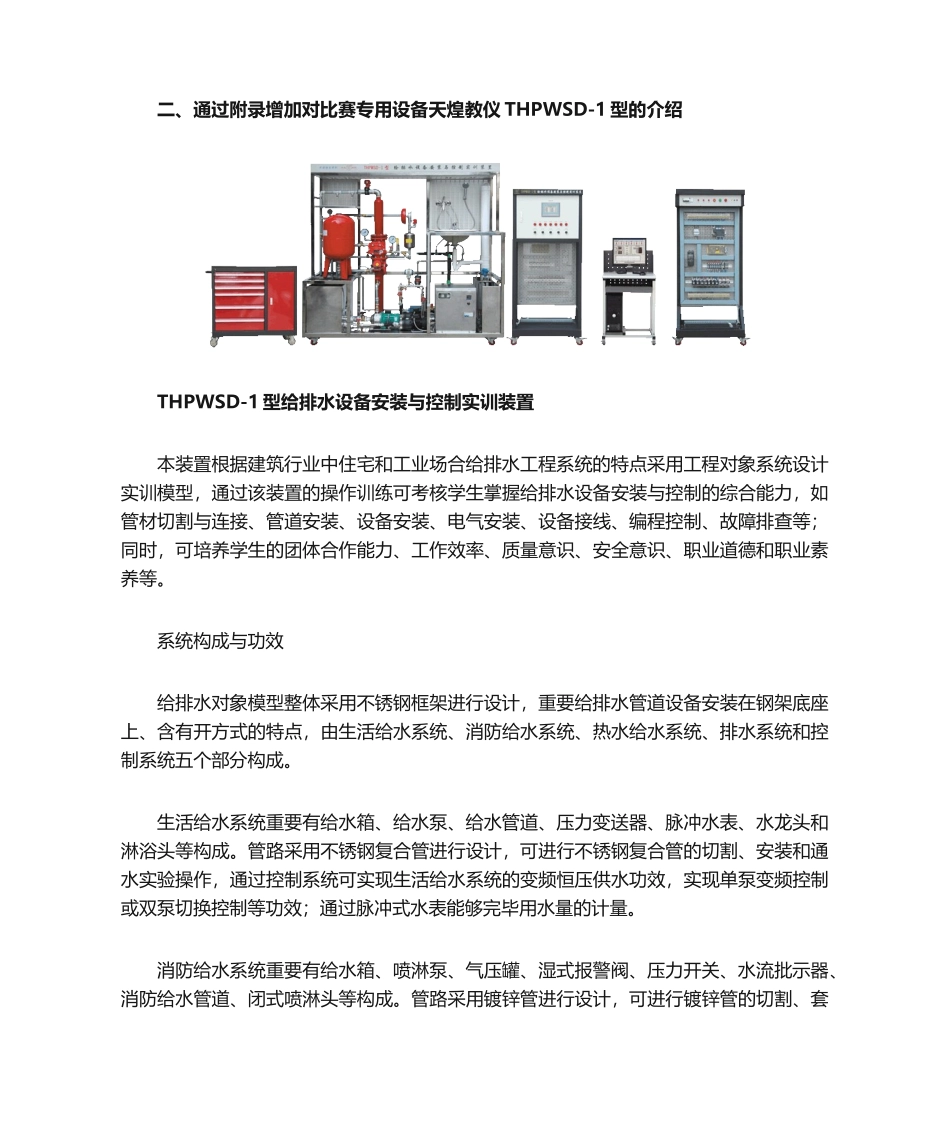

二、通过附录增加对比赛专用设备天煌教仪 THPWSD-1 型的介绍THPWSD-1 型给排水设备安装与控制实训装置 本装置根据建筑行业中住宅和工业场合给排水工程系统的特点采用工程对象系统设计实训模型，通过该装置的操作训练可考核学生掌握给排水设备安装与控制的综合能力，如管材切割与连接、管道安装、设备安装、电气安装、设备接线、编程控制、故障排查等；同时，可培养学生的团体合作能力、工作效率、质量意识、安全意识、职业道德和职业素养等。 系统构成与功效 给排水对象模型整体采用不锈钢框架进行设计，重要给排水管道设备安装在钢架底座上、含有开方式的特点，由生活给水系统、消防给水系统、热水给水系统、排水系统和控制系统五个部分构成。 生活给水系统重要有给水箱、给水泵、给水管道、压力变送器、脉冲水表、水龙头和淋浴头等构成。管路采用不锈钢复合管进行设计，可进行不锈钢复合管的切割、安装和通水实验操作，通过控制系统可实现生活给水系统的变频恒压供水功效，实现单泵变频控制或双泵切换控制等功效；通过脉冲式水表能够完毕用水量的计量。 消防给水系统重要有给水箱、喷淋泵、气压罐、湿式报警阀、压力开关、水流批示器、消防给水管道、闭式喷淋头等构成。管路采用镀锌管进行设计，可进行镀锌管的切割、套丝、安装和通水实验操作，通过控制系统可实现喷淋灭火功效。 热水给水系统重要有电加热锅炉、热水给水管道、水龙头和淋浴头等构成。管路采用PPR 管进行设计，可进行 PPR 管的切割、熔接、安装和通水实验操作，可对锅炉进行温度调节控制操作。 排水系统重要有污水箱、液位传感器、排水泵、排水管道和水解决单元等构成。排水管路重要采用 UPVC 管进行设计，可进行 UPVC 管的切割、粘接、安装和通水实验操作，结合控制系统可实现污水箱的水位检测和排水泵的启停控制等功效。 给排水自动控制系统重要有电气控制柜、触摸屏、操作开关、工作状态批示灯、PLC控制器、变频器、低压电气、水泵、水表、传感器（浮球式液位计、压力开关、水流批示器、信号蝶阀、压力变送器）、组态监控软件等构成。通过控制系统可实现给排水系统的自动化控制功效。 重要技术性能 1. 工作电源：三相四线制 AC380V±10% 50HZ； 2. 给排水模型外形尺寸：2.25m×0.79m×1.9m（长×宽×高）；电气控制柜外形尺寸：0.8m×0.6m×1.8m（长×宽×高）； 3. 给排水模型材料：不锈钢; 4. 整机功耗：<4.5KVA 5. 装置底部安装有带刹车脚...
