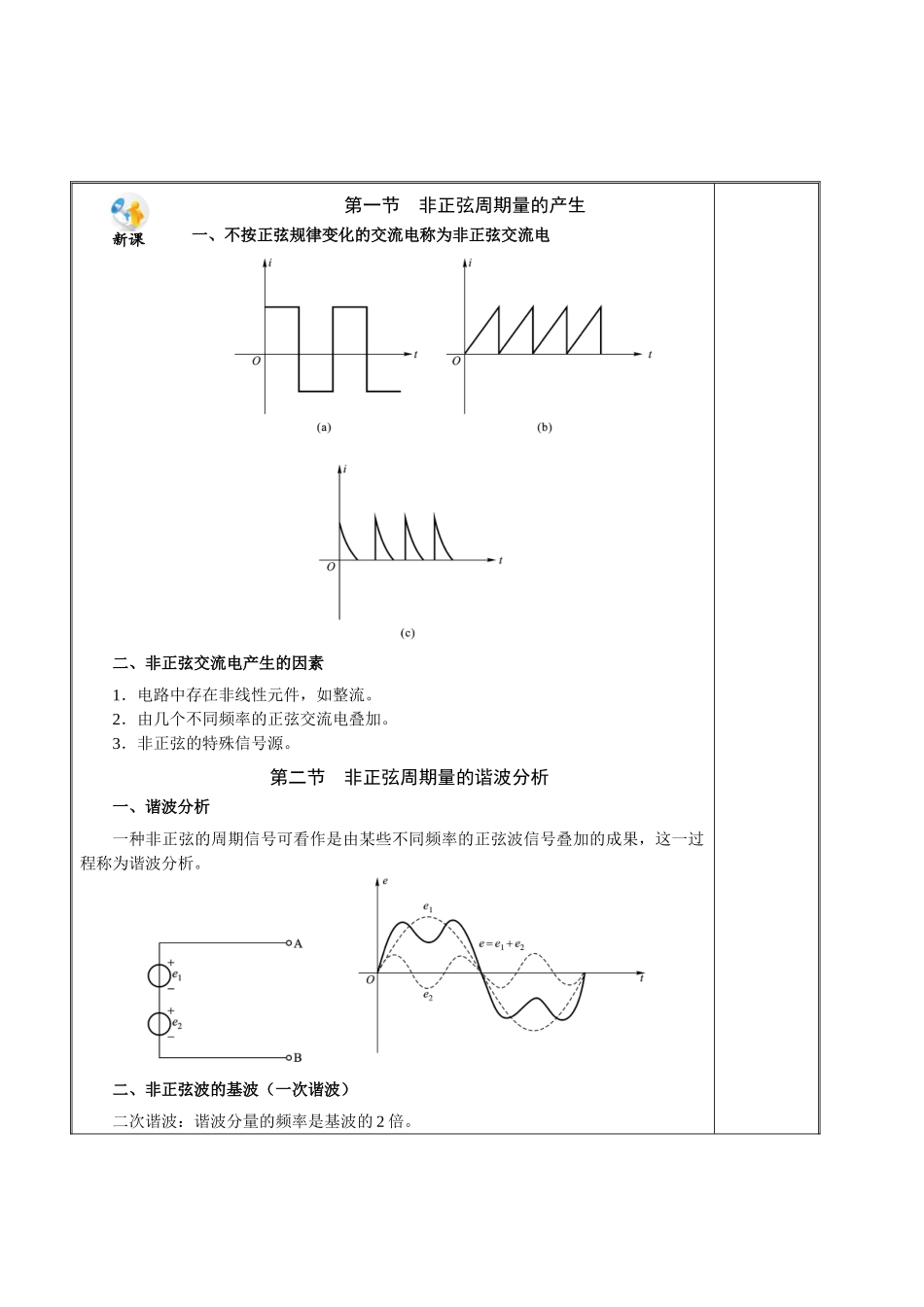

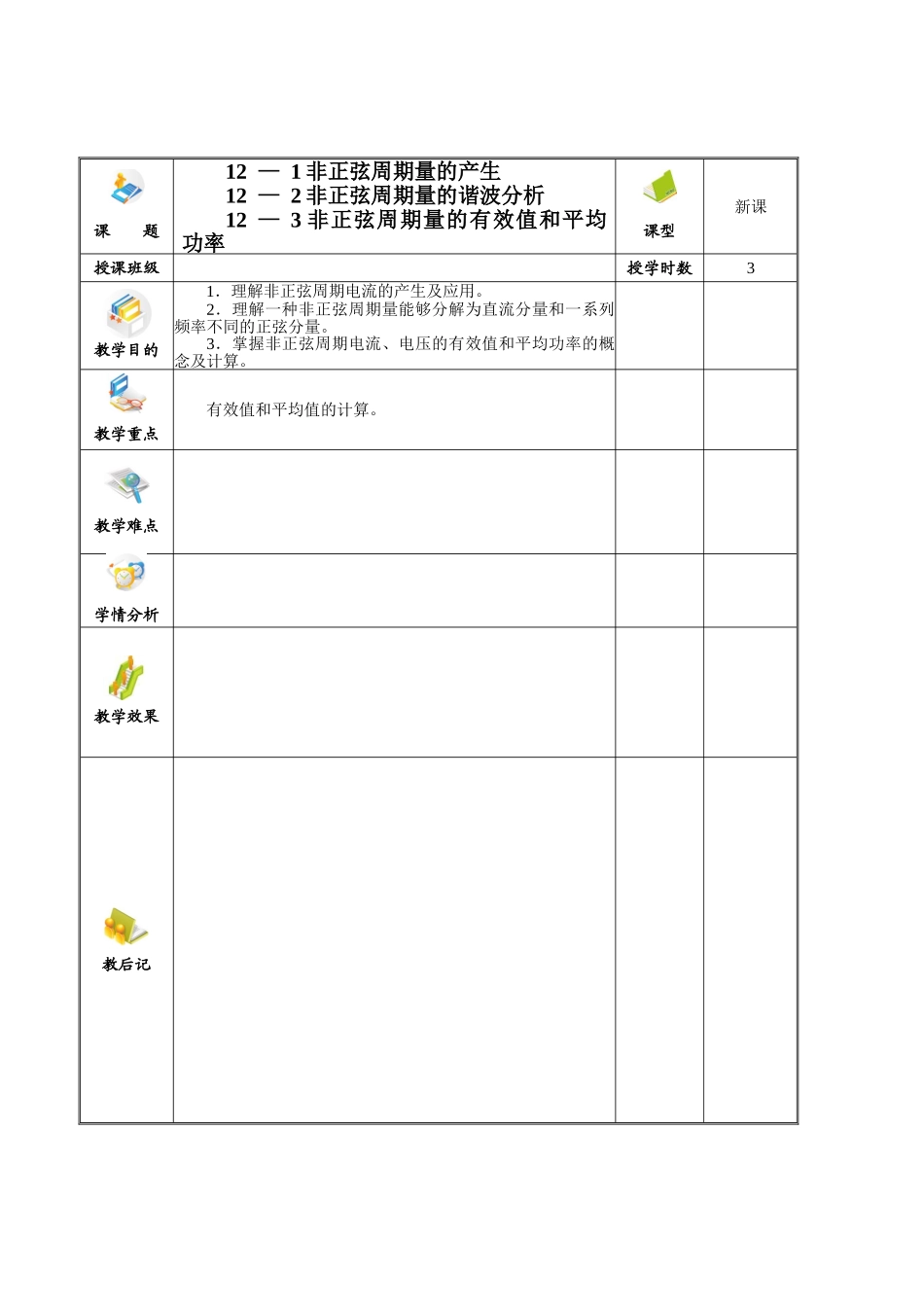

课 题12—1 非正弦周期量的产生12—2 非正弦周期量的谐波分析12—3 非正弦周期量的有效值和平均功率课型新课授课班级授学时数3教学目的1．理解非正弦周期电流的产生及应用。2．理解一种非正弦周期量能够分解为直流分量和一系列频率不同的正弦分量。3．掌握非正弦周期电流、电压的有效值和平均功率的概念及计算。教学重点有效值和平均值的计算。教学难点学情分析教学效果教后记新课第一节 非正弦周期量的产生一、不按正弦规律变化的交流电称为非正弦交流电二、非正弦交流电产生的因素 1．电路中存在非线性元件，如整流。2．由几个不同频率的正弦交流电叠加。3．非正弦的特殊信号源。第二节 非正弦周期量的谐波分析一、谐波分析一种非正弦的周期信号可看作是由某些不同频率的正弦波信号叠加的成果，这一过程称为谐波分析。 二、非正弦波的基波（一次谐波）二次谐波：谐波分量的频率是基波的 2 倍。零次谐波：直流分量叫零次谐波。三、谐波分析对已知波形的信号，求出它所包含的各次谐波分量的振幅和初相角，并写出各次谐波分量的体现式。分析表 12－1。第三节 非正弦周期量的有效值和平均功率一、有效值如果一种非正弦周期电流流经电阻 R 时，电阻上消耗的功率和一种直流电流 I 流经同一电阻 R 时，所消耗的功率相似，那么这个直流电流的数值 I 就叫该非正弦周期电流的有效值。电压、电流的有效值UI二、平均功率 1．只有电阻才消耗功率，电感和电容不消耗功率。2．平均功率就是各次谐波所产生的平均功率之和，即PU0 I0U1 I1cos1U2 I2 cos2+ 练习习题（《电工基础》第 2 版周绍敏主编）2．选择题（1）～（5）。4．计算题（4）。小结1．非正弦周期电流的概念；非正弦周期量的谐波分析法。2．非正弦周期电流、电压有效值的计算公式。3．电路消耗的平均功率的计算。布置作业习题（《电工基础》第 2 版周绍敏主编）2.选择题（1）～（5）。4.问答与计算题（4）。
