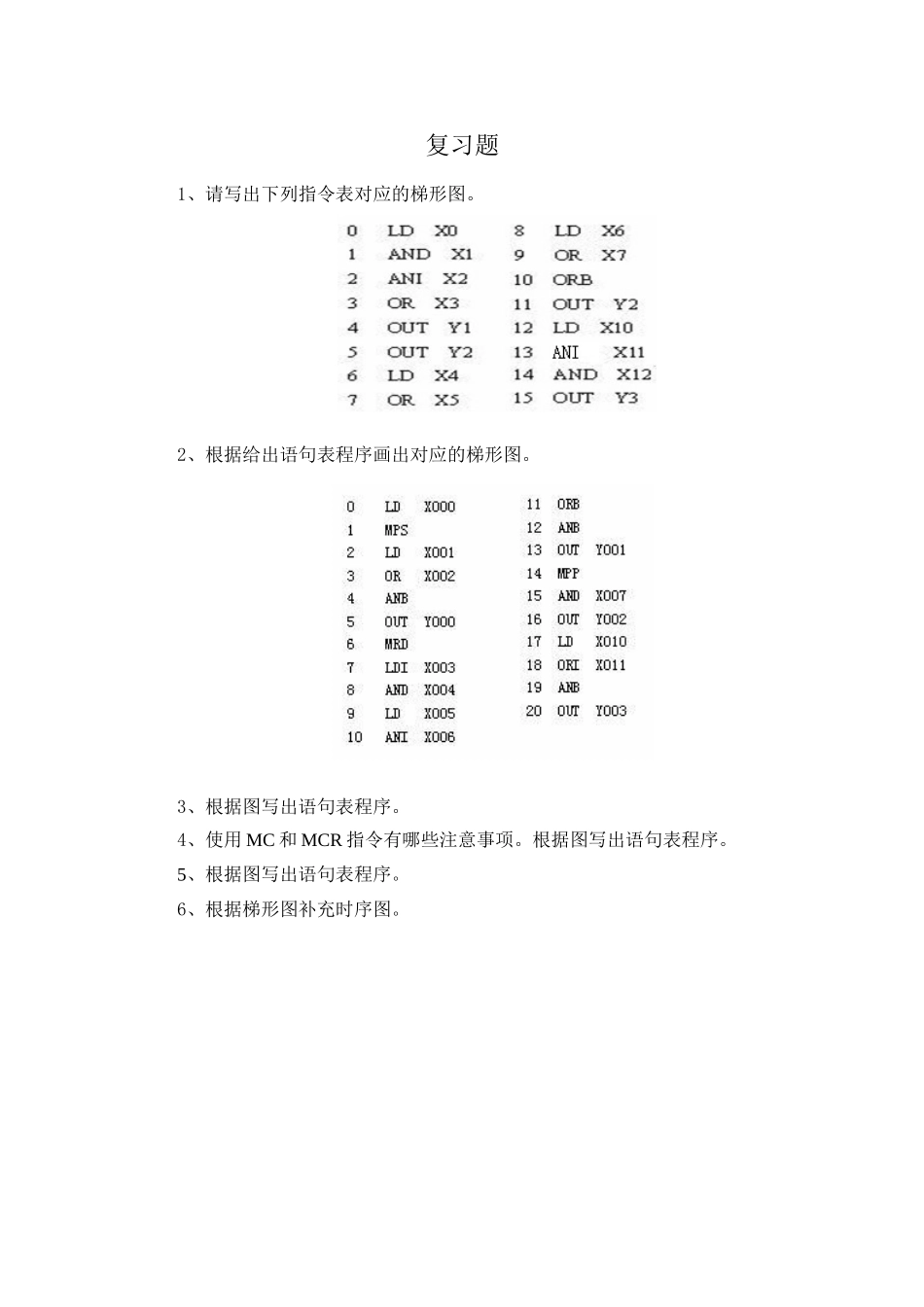

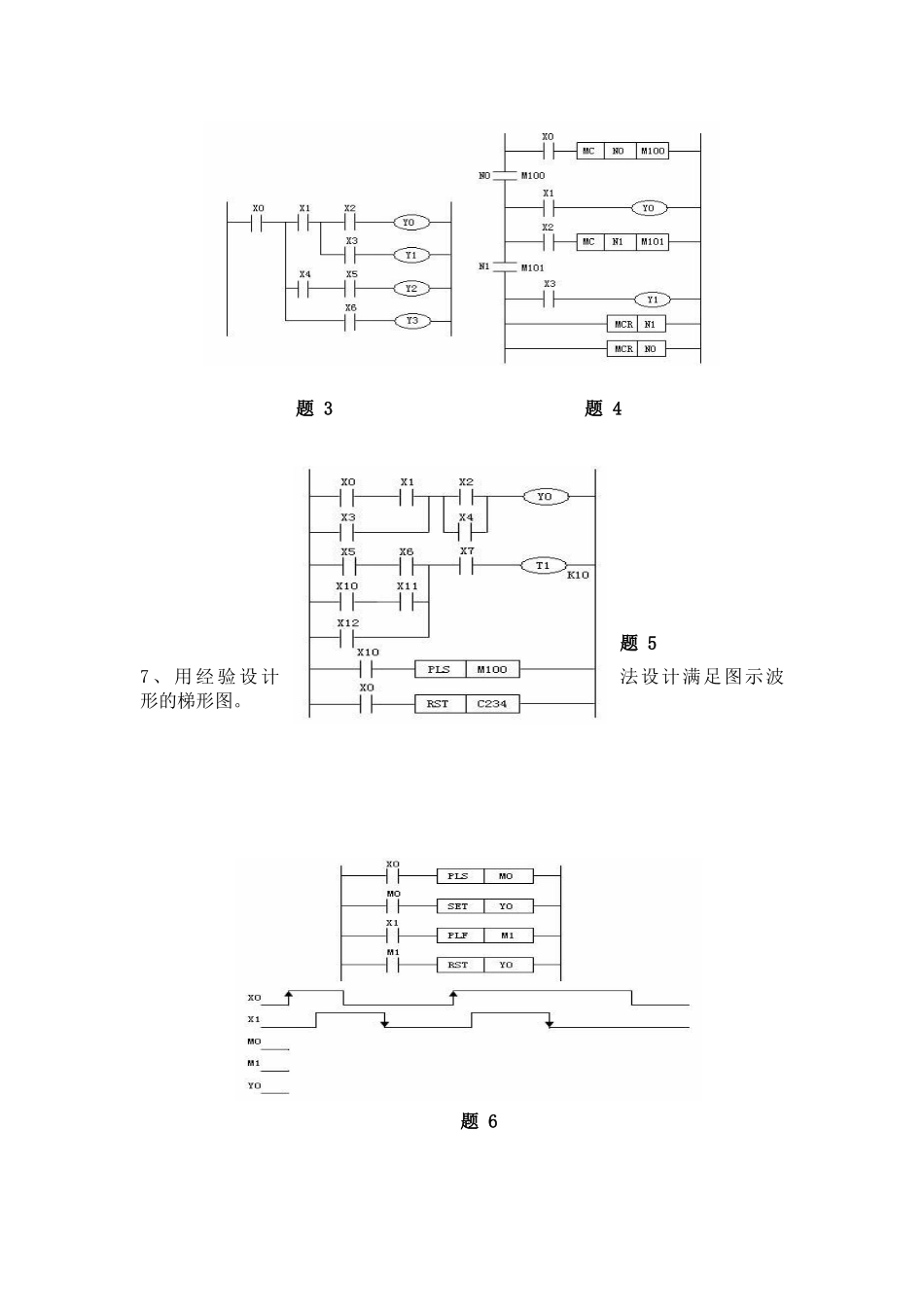

复习题1、请写出下列指令表对应的梯形图。 2、根据给出语句表程序画出对应的梯形图。 3、根据图写出语句表程序。4、使用 MC 和 MCR 指令有哪些注意事项。根据图写出语句表程序。5、根据图写出语句表程序。6、根据梯形图补充时序图。题 3 题 4题 57 、 用 经 验 设 计法设计满足图示波形的梯形图。题 6题 7 题 88、按下按钮 X0 后 Y0 变为 ON 并自保持，T0 定时 7S 后，用 C0 对 X1 输入的脉冲计数，计满 4 个脉冲后，Y0 变为 OFF（如图），同时 C0 和 T0 被复位，在 PLC 刚开始执行顾客程序时，C0 也被复位，设计出梯形图。9、送料小车用异步电动机拖动，按钮 X0 和 X1 分别用来启动小车右行和左行。小车在限位开关 X3 处装料（如图），Y2 为 ON；10S 后装料结束，开始右行，碰到 X4 后停下来卸料，Y3 设计法设计小车送料控制系统的梯形图。题 2610、设计抢答器 PLC 控制系统。 控制规定： 1）抢答台 A、B、C、D，有批示灯，抢答键。2）裁判员台，批示灯，复位按键。3）抢答时，有 2S 声音报警。 28、将图示的继电器线路图改为用 PLC 实现控制。 11、序功效图的构成要素有哪些？ 12、设计彩灯次序控制系统。控制规定：1） A 亮 1S，灭 1S；B 亮 1S，灭 1S；2） C 亮 1S，灭 1S；D 亮 1S，灭 1S。3） A、B、C、D 亮 1S，灭 1S。4） 循环三次。 13、设计交通红绿灯 PLC 控制系统。控制规定：1）东西向：绿 5S，绿闪 3 次，黄 2S；红 10S。2）南北向：红 10S，绿 5S，绿闪 3 次，黄 2S。14、单按钮单路输出控制。规定：使用一种按钮控制一盏灯，实现奇多次按下灯亮，偶多次按下灯灭。输入信号 X1，输出信号 Y1。15、不能够修改的程序是 程序，能够修改的程序是 程序。16、PLC 控制方式的工作过程周期需要 、 、 三个阶段，这三个阶段的工作方式称为 工作方式。17、在 PLC 中程序执行的次序是自 至 ，自 至 。18、在 PLC 中采用八进制的继电器是 、 。19、OUT 指令唯一不能驱动的继电器是 。20、特殊继电器 M8002 的功效是 。10mS= S。21、在 PLC 中 和 是采用八进制，而其它继电器是采用 进制。22、用乘法指令实现流水灯控制。控制规定：Y0～Y7 依次亮 1 秒，并且循环。
