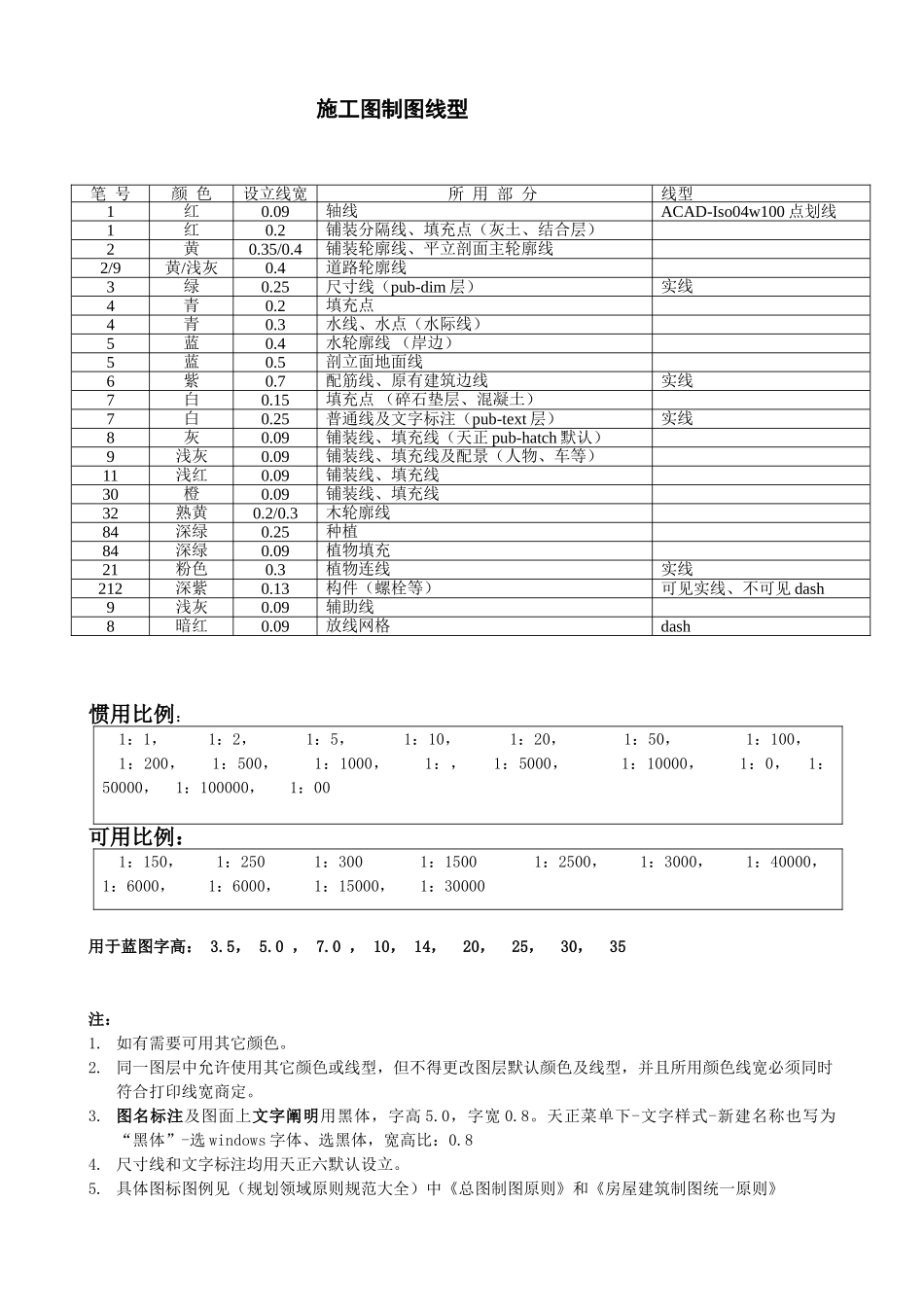

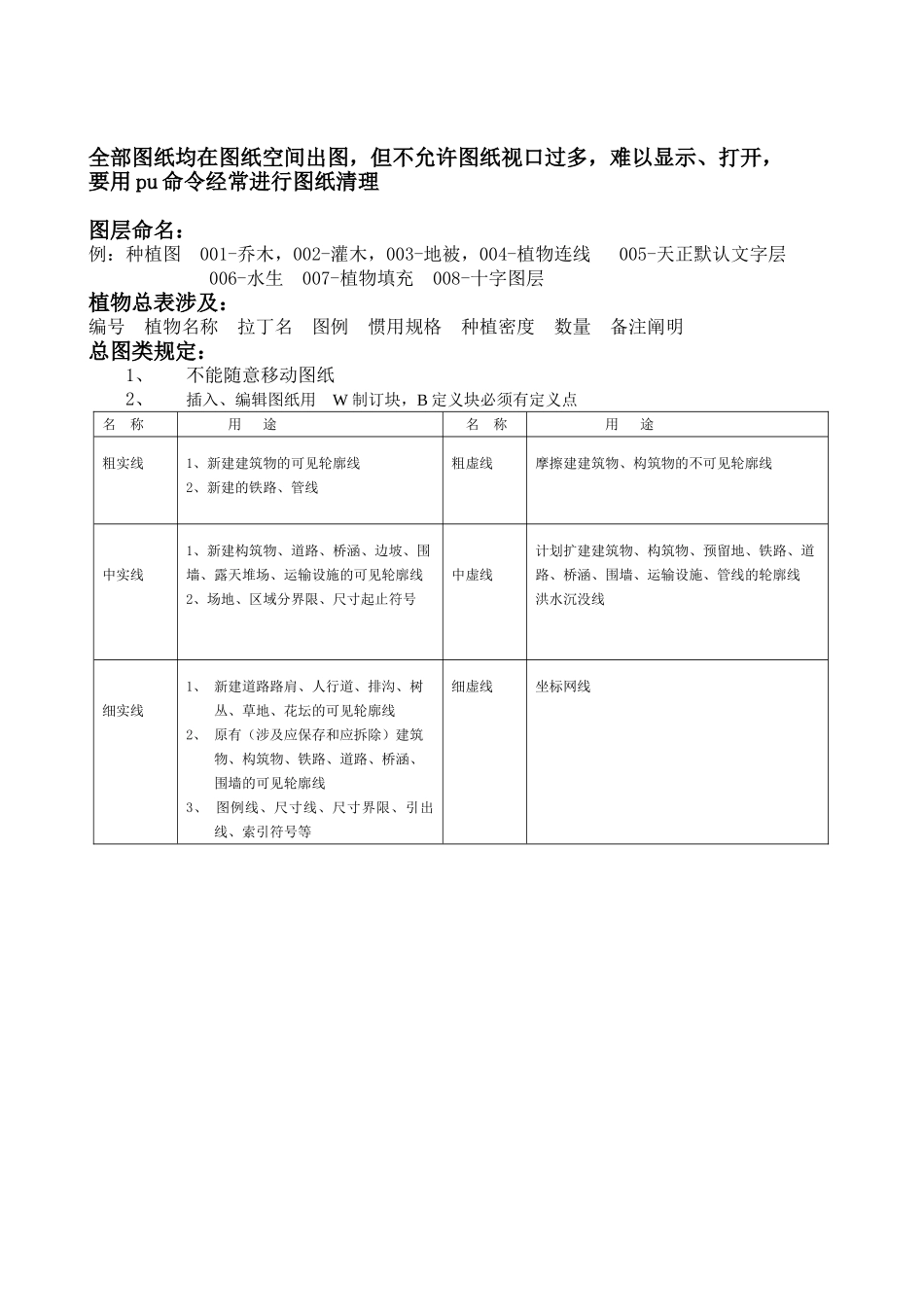

施工图制图线型惯用比例：1：1， 1：2， 1：5， 1：10， 1：20， 1：50， 1：100， 1：200， 1：500， 1：1000， 1：， 1：5000， 1：10000， 1：0， 1：50000， 1：100000， 1：00可用比例：1：150， 1：250 1：300 1：1500 1：2500， 1：3000， 1：40000， 1：6000， 1：6000， 1：15000， 1：30000 用于蓝图字高： 3.5， 5.0 ， 7.0 ， 10， 14， 20， 25， 30， 35注：1. 如有需要可用其它颜色。2. 同一图层中允许使用其它颜色或线型，但不得更改图层默认颜色及线型，并且所用颜色线宽必须同时符合打印线宽商定。3. 图名标注及图面上文字阐明用黑体，字高 5.0，字宽 0.8。天正菜单下-文字样式-新建名称也写为“黑体”-选 windows 字体、选黑体，宽高比：0.84. 尺寸线和文字标注均用天正六默认设立。5. 具体图标图例见（规划领域原则规范大全）中《总图制图原则》和《房屋建筑制图统一原则》笔 号颜 色设立线宽所 用 部 分线型1红0.09轴线 ACAD-Iso04w100 点划线1红0.2铺装分隔线、填充点（灰土、结合层）2黄0.35/0.4铺装轮廓线、平立剖面主轮廓线2/9黄/浅灰0.4道路轮廓线3绿0.25尺寸线（pub-dim 层）实线4青0.2填充点 4青0.3水线、水点（水际线）5蓝0.4水轮廓线 （岸边）5蓝0.5剖立面地面线6紫0.7配筋线、原有建筑边线实线7白0.15填充点 （碎石垫层、混凝土）7白0.25普通线及文字标注（pub-text 层）实线8灰0.09铺装线、填充线（天正 pub-hatch 默认）9浅灰0.09铺装线、填充线及配景（人物、车等）11浅红0.09铺装线、填充线30橙0.09铺装线、填充线32熟黄0.2/0.3木轮廓线84深绿0.25种植84深绿0.09植物填充21粉色0.3植物连线实线212深紫0.13构件（螺栓等）可见实线、不可见 dash9浅灰0.09辅助线8暗红0.09放线网格dash全部图纸均在图纸空间出图，但不允许图纸视口过多，难以显示、打开，要用 pu 命令经常进行图纸清理 图层命名：例：种植图 001-乔木，002-灌木，003-地被，004-植物连线 005-天正默认文字层 006-水生 007-植物填充 008-十字图层植物总表涉及：编号 植物名称 拉丁名 图例 惯用规格 种植密度 数量 备注阐明 总图类规定：1、不能随意移动图纸2、插入、编辑图纸用 W 制订块，B 定义块必须有定义点名 称用 途名 称用 途粗实线1、新建建筑物的可见轮廓线2、新建的铁路、管线粗虚线摩擦建建筑物、构筑物的不可见轮廓线中实线1、新建构筑物、道路、...
