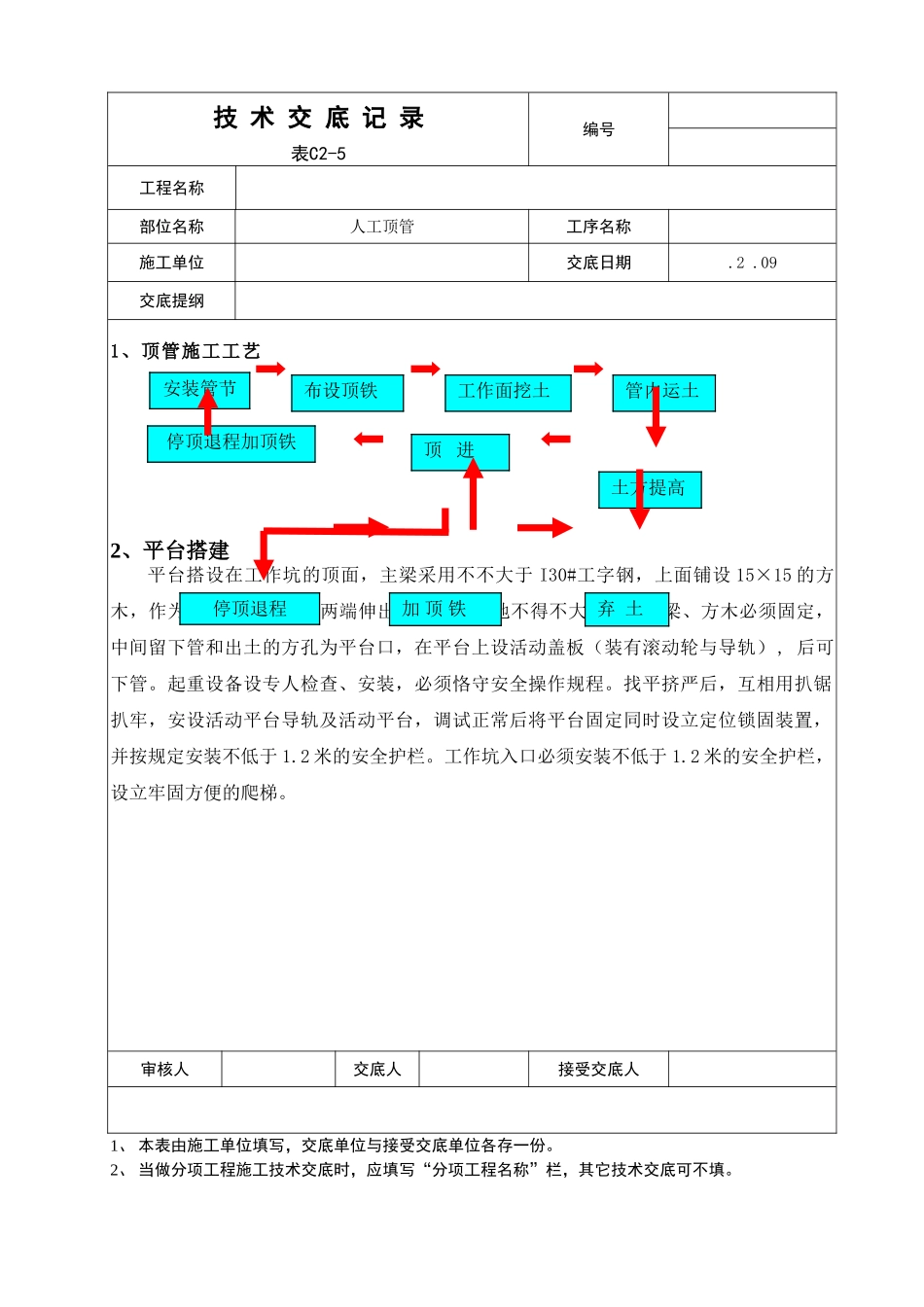

技 术 交 底 记 录表C2-5编号工程名称部位名称人工顶管工序名称施工单位交底日期.2 .09交底提纲1、顶管施工工艺2、平台搭建平台搭设在工作坑的顶面，主梁采用不不大于 I30#工字钢，上面铺设 15×15 的方木，作为承重平台，主梁两端伸出工作坑壁搭地不得不大于 2 米。梁、方木必须固定，中间留下管和出土的方孔为平台口，在平台上设活动盖板（装有滚动轮与导轨）, 后可下管。起重设备设专人检查、安装，必须恪守安全操作规程。找平挤严后，互相用扒锯扒牢，安设活动平台导轨及活动平台，调试正常后将平台固定同时设立定位锁固装置，并按规定安装不低于 1.2 米的安全护栏。工作坑入口必须安装不低于 1.2 米的安全护栏，设立牢固方便的爬梯。审核人交底人接受交底人1、 本表由施工单位填写，交底单位与接受交底单位各存一份。2、 当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填。布设顶铁土方提高停顶退程加顶铁顶 进安装管节工作面挖土停顶退程加 顶 铁管内运土弃 土技 术 交 底 记 录表C2-5编号003工程名称部位名称人工顶管工序名称施工单位交底日期.2 .09交底提纲3、工作坑尺寸的拟定工作坑的净空尺寸受到现况交通的影响，顶管迈进方向坑的净空尺寸：长 4.5m*宽3.5m。宽度足以满去规定，长度最小规定：L=管长 2 +顶搞 1.5+护口铁 0.2+后背 0.6+管外露 0.2=4.5m；在迈进方向先向前挖土不不大于 0.6m,根据土质状况决定与否需要洞内土壁支护，以确保施工安全。4、棚架棚架采用四角架支搭，支搭于平台上的起重架，安装牢固。支架的底脚必须固定在梁上，支架的横拉杆不少于四道。每道间距不不不大于 1.5 米，支架安装完毕后，必须经验收合格后方可使用。拆除时必须设专人指挥，自上而下进行，工作坑内不得有人。平台上不得有非作业人员。起重设备设一大一小两台卷扬机，大卷扬机重要用于运管下管，承载力不不大于 15 吨，并且设立一组动滑轮，以减少承载力；小卷扬机重要用于人工出土，承载力规定不不大于 1 吨。卷扬机通过定滑轮以钢丝绳连接，钢丝绳必须采用φ12.5 以上的、无断股钢丝绳，才干确保施工安全。安装前必须对起重设备进行全方面检查，设备完好，方可安装。起重设备正式作业前必须进行试吊，吊离地面 10cm 左右，检查起重设备、卡环、吊钩、钢丝绳及支架等设备，吊钩必须有防脱钩装置，使用卡环时，严禁卡环侧向受力，起吊前必须检查封闭销与否拧紧，不得使用有...
