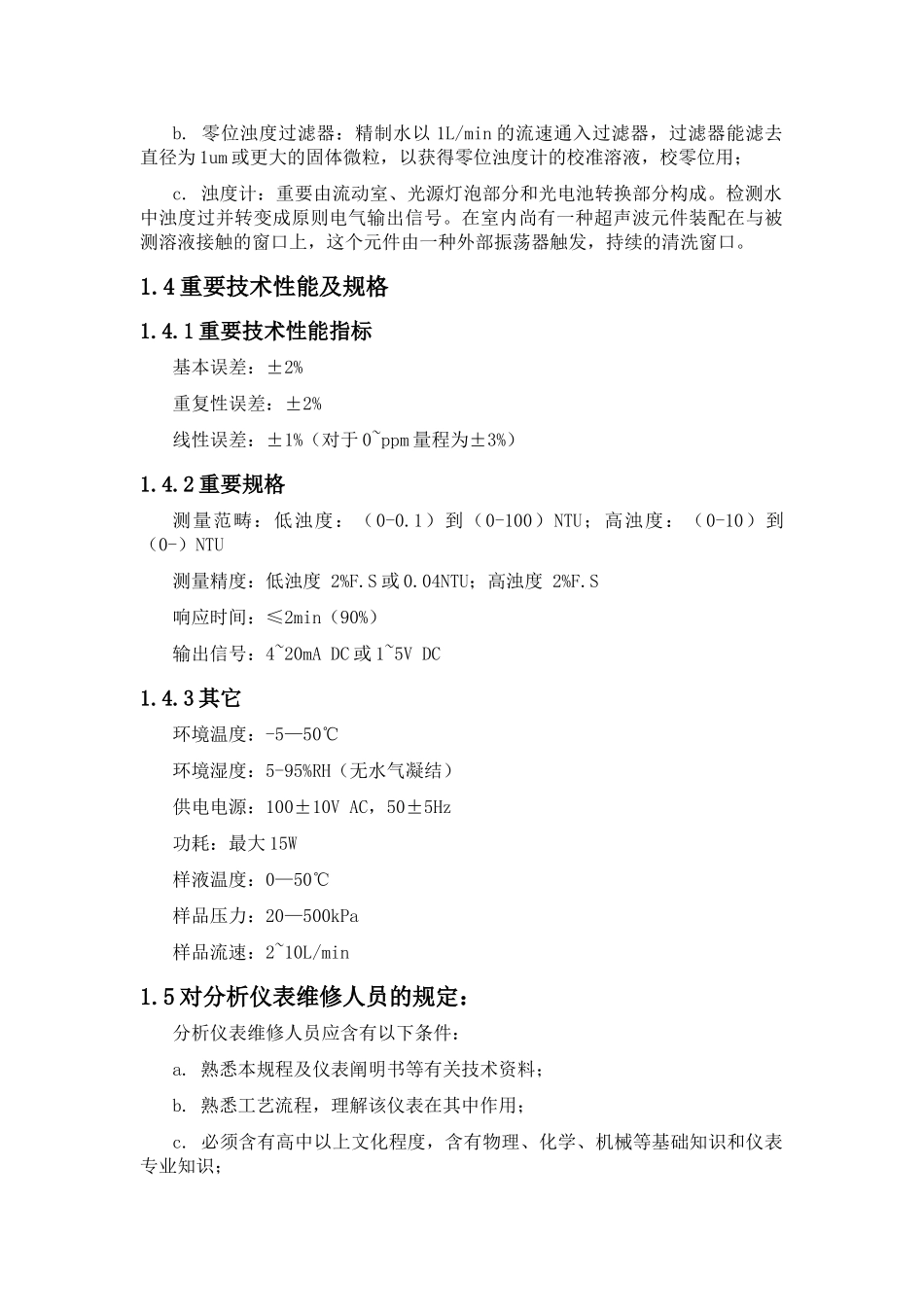

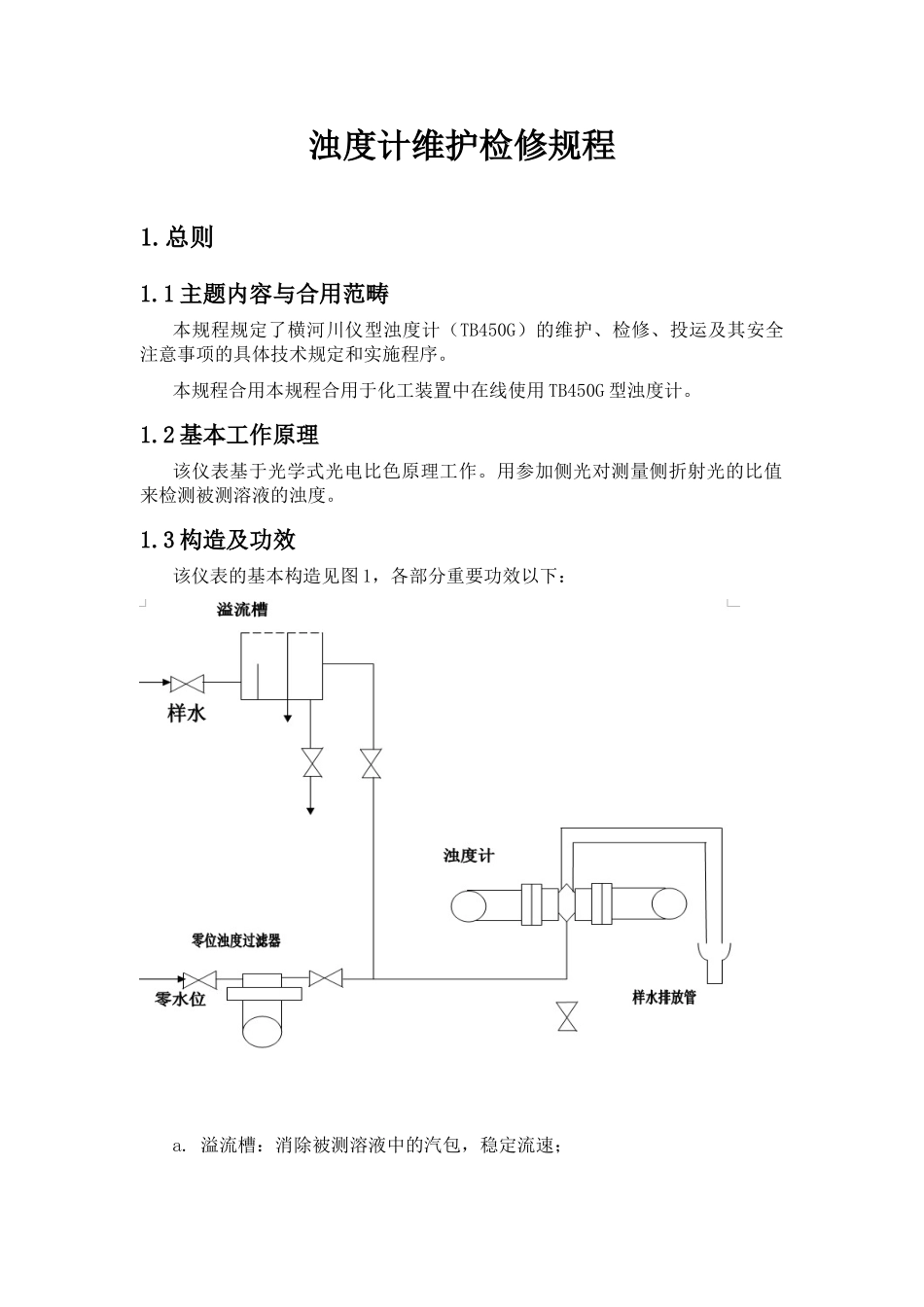

浊度计维护检修规程1.总则1.1 主题内容与合用范畴本规程规定了横河川仪型浊度计（TB450G）的维护、检修、投运及其安全注意事项的具体技术规定和实施程序。本规程合用本规程合用于化工装置中在线使用 TB450G 型浊度计。1.2 基本工作原理该仪表基于光学式光电比色原理工作。用参加侧光对测量侧折射光的比值来检测被测溶液的浊度。1.3 构造及功效该仪表的基本构造见图 1，各部分重要功效以下： a. 溢流槽：消除被测溶液中的汽包，稳定流速；b. 零位浊度过滤器：精制水以 1L/min 的流速通入过滤器，过滤器能滤去直径为 1um 或更大的固体微粒，以获得零位浊度计的校准溶液，校零位用；c. 浊度计：重要由流动室、光源灯泡部分和光电池转换部分构成。检测水中浊度过并转变成原则电气输出信号。在室内尚有一种超声波元件装配在与被测溶液接触的窗口上，这个元件由一种外部振荡器触发，持续的清洗窗口。1.4 重要技术性能及规格1.4.1 重要技术性能指标基本误差：±2%重复性误差：±2%线性误差：±1%（对于 0~ppm 量程为±3%）1.4.2 重要规格测量范畴：低浊度：（0-0.1）到（0-100）NTU；高浊度：（0-10）到（0-）NTU 测量精度：低浊度 2%F.S 或 0.04NTU；高浊度 2%F.S响应时间：≤2min（90%）输出信号：4~20mA DC 或 1~5V DC1.4.3 其它环境温度：-5—50℃环境湿度：5-95%RH（无水气凝结）供电电源：100±10V AC，50±5Hz功耗：最大 15W样液温度：0—50℃样品压力：20—500kPa样品流速：2~10L/min1.5 对分析仪表维修人员的规定：分析仪表维修人员应含有以下条件：a. 熟悉本规程及仪表阐明书等有关技术资料；b. 熟悉工艺流程，理解该仪表在其中作用；c. 必须含有高中以上文化程度，含有物理、化学、机械等基础知识和仪表专业知识；d. 能对的的使用惯用测试仪器；e. 对某些常见的仪表故障应含有分析判断和解决能力。2 完好条件2.1 整机及零部件完整，符合技术规定，即：a. 仪表零部件、附件齐全完好；b. 仪表铭牌清晰；c. 紧固件无松动、不泄漏，接插件接触良好，可动件调节灵活自如。2.2 运转正常，性能良好，符合规定使用，即：a. 溢流槽运转正常，液样经解决后能达成消除汽包，稳定流速的规定；b. 仪表运行质量达成本规程第 1.4.1 条技术性能指标。2.3 设备及环境整洁、清洁、符合管理规定，即：a. 仪表外壳无灰尘、油污，油漆无剥落，无明显损伤；b. 以体现场合处环境无强烈震动，无强电磁场，清洁干燥；...
