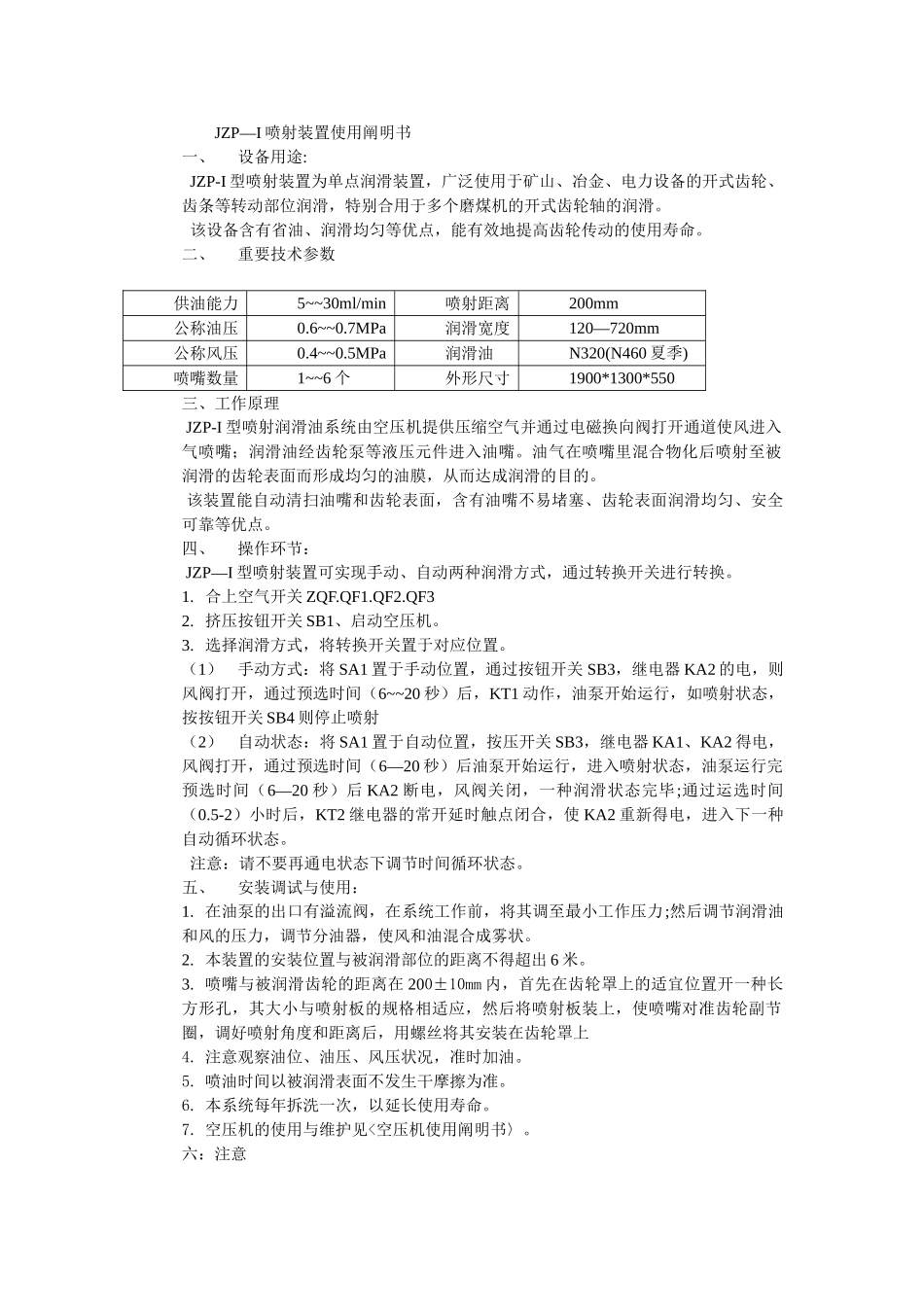

JZP—I 喷射装置使用阐明书一、设备用途: JZP-I 型喷射装置为单点润滑装置，广泛使用于矿山、冶金、电力设备的开式齿轮、齿条等转动部位润滑，特别合用于多个磨煤机的开式齿轮轴的润滑。 该设备含有省油、润滑均匀等优点，能有效地提高齿轮传动的使用寿命。二、重要技术参数 供油能力5~~30ml/min喷射距离200mm公称油压0.6~~0.7MPa润滑宽度120—720mm公称风压0.4~~0.5MPa润滑油N320(N460 夏季)喷嘴数量1~~6 个外形尺寸1900*1300*550三、工作原理 JZP-I 型喷射润滑油系统由空压机提供压缩空气并通过电磁换向阀打开通道使风进入气喷嘴；润滑油经齿轮泵等液压元件进入油嘴。油气在喷嘴里混合物化后喷射至被润滑的齿轮表面而形成均匀的油膜，从而达成润滑的目的。 该装置能自动清扫油嘴和齿轮表面，含有油嘴不易堵塞、齿轮表面润滑均匀、安全可靠等优点。四、操作环节： JZP—I 型喷射装置可实现手动、自动两种润滑方式，通过转换开关进行转换。1. 合上空气开关 ZQF.QF1.QF2.QF32. 挤压按钮开关 SB1、启动空压机。3. 选择润滑方式，将转换开关置于对应位置。（1）手动方式：将 SA1 置于手动位置，通过按钮开关 SB3，继电器 KA2 的电，则风阀打开，通过预选时间（6~~20 秒）后，KT1 动作，油泵开始运行，如喷射状态，按按钮开关 SB4 则停止喷射（2）自动状态：将 SA1 置于自动位置，按压开关 SB3，继电器 KA1、KA2 得电，风阀打开，通过预选时间（6—20 秒）后油泵开始运行，进入喷射状态，油泵运行完预选时间（6—20 秒）后 KA2 断电，风阀关闭，一种润滑状态完毕;通过运选时间（0.5-2）小时后，KT2 继电器的常开延时触点闭合，使 KA2 重新得电，进入下一种自动循环状态。 注意：请不要再通电状态下调节时间循环状态。五、安装调试与使用：1. 在油泵的出口有溢流阀，在系统工作前，将其调至最小工作压力;然后调节润滑油和风的压力，调节分油器，使风和油混合成雾状。2. 本装置的安装位置与被润滑部位的距离不得超出 6 米。3. 喷嘴与被润滑齿轮的距离在 200±10mm 内，首先在齿轮罩上的适宜位置开一种长方形孔，其大小与喷射板的规格相适应，然后将喷射板装上，使喷嘴对准齿轮副节圈，调好喷射角度和距离后，用螺丝将其安装在齿轮罩上4. 注意观察油位、油压、风压状况，准时加油。5. 喷油时间以被润滑表面不发生干摩擦为准。6. 本系统每年拆洗一次，以延长使用寿命。7. 空压机的使用与维护见<空压机使...
