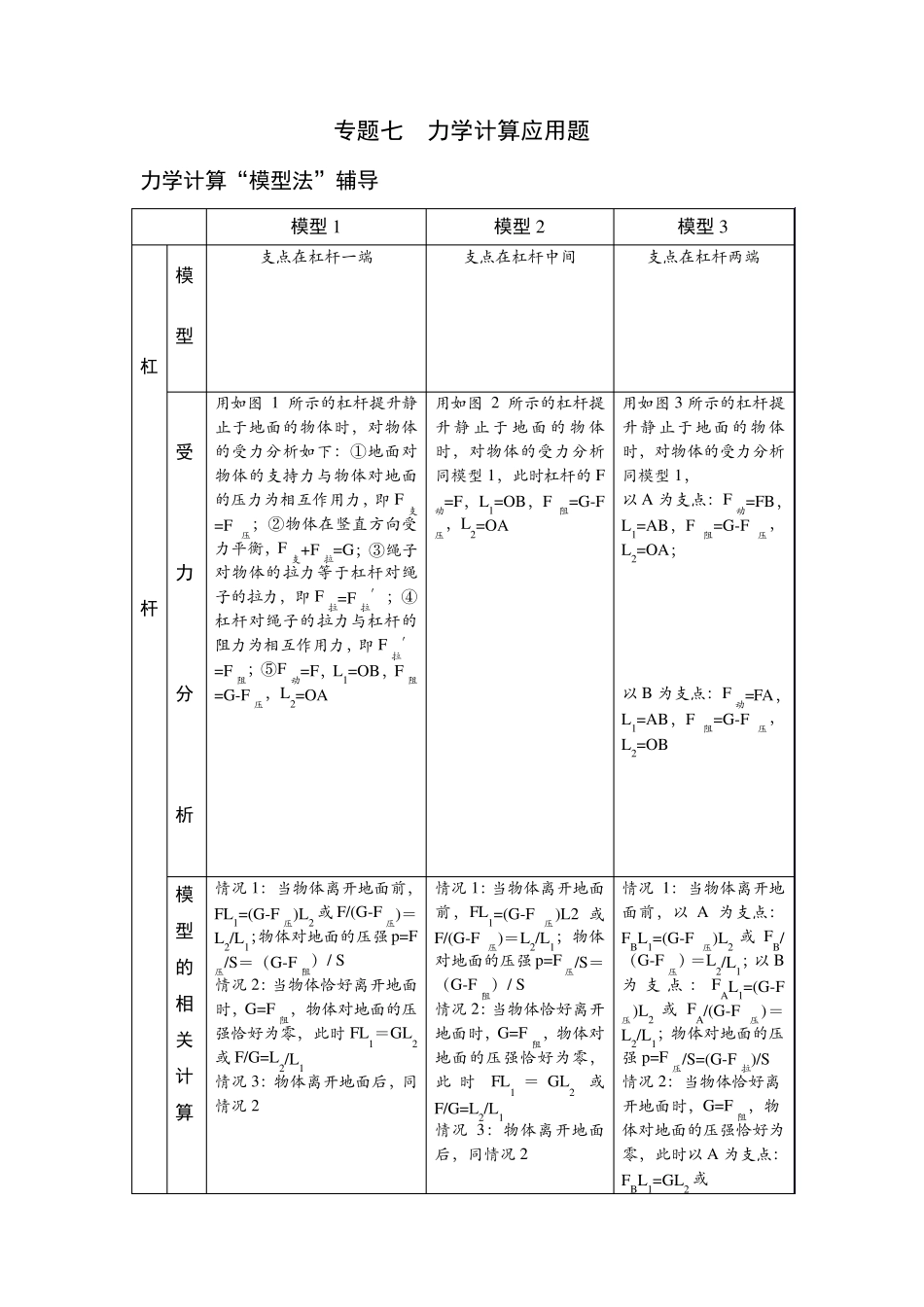

专题七 力学计算应用题 力学计算“模型法”辅导 模型 1 模型 2 模型 3 杠杆 模型 支点在杠杆一端 支点在杠杆中间 支点在杠杆两端 受力分析 用如图 1 所示的杠杆提升静止于地面的物体时，对物体的受力分析如下：①地面对物体的支持力与物体对地面的压力为相互作用力，即 F支=F压；②物体在竖直方向受力平衡，F支+F 拉=G；③绳子对物体的拉力等于杠杆对绳子的拉力，即 F拉=F 拉′；④杠杆对绳子的拉力与杠杆的阻力为相互作用力，即 F拉′=F 阻；⑤F动=F，L1=OB，F 阻=G-F 压，L2=OA 用如图 2 所示的杠杆提升 静 止 于 地 面 的 物 体时，对物体的受力分析同模型 1，此时杠杆的 F动=F，L1=OB，F 阻=G-F压，L2=OA 用如图 3 所示的杠杆提升静止于地面的物体时，对物体的受力分析同模型 1， 以 A 为支点：F动=FB，L1=AB，F阻=G-F压，L2=OA； 以 B 为支点：F动=FA，L1=AB，F阻=G-F压，L2=OB 模型的相关计算 情况 1：当物体离开地面前，FL1=(G-F 压)L2 或 F/(G-F压)＝L2/L1；物体对地面的压强 p=F压/S＝（G-F 阻）/ S 情况 2：当物体恰好离开地面时，G=F阻，物体对地面的压强恰好为零，此时 FL1＝GL2或 F/G=L2/L1 情况 3：物体离开地面后，同情况 2 情况 1：当物体离开地面前，FL1=(G-F压)L2 或F/(G-F 压)＝L2/L1；物体对地面的压强 p=F压/S＝（G-F阻）/ S 情况 2：当物体恰好离开地面时，G=F阻，物体对地面的压强恰好为零，此 时FL1 ＝ GL2或F/G=L2/L1 情况 3：物体离开地面后，同情况 2 情况 1：当物体离开地面前，以 A 为支点：FBL1=(G-F压)L2 或 FB/（G-F压）＝L2/L1；以 B为 支 点 ： FAL1=(G-F压)L2 或 FA/(G-F压)＝L2/L1；物体对地面的压强 p=F压/S=(G-F 拉)/S 情况 2：当物体恰好离开地面时，G=F阻，物体对地面的压强恰好为零，此时以 A 为支点：FBL1=GL2 或FB/G=L2/L1；以 B 为支点：FAL1=GL2 或FA/G=L2/L1 情况 3：物体离开地面后，同情况 2 滑轮组 模型 竖直滑轮组 水平滑轮组 组合滑轮组 受力分析 用如图 4 所示的滑轮组提升静止于地面的物体时，对物体的受力分析如杠杆类模型1 用如图 5 所示的滑轮组提升静止于地面的物体时，对物体的受力分析如下：竖直方向受重力和支持力二力平衡，G=F支；水平方向受拉力和摩擦力二力平衡，F拉=f；F=F 拉/n 用如图 6 所示的滑轮组水平拉动静止于地面的物体时，对物体的受力分析...
