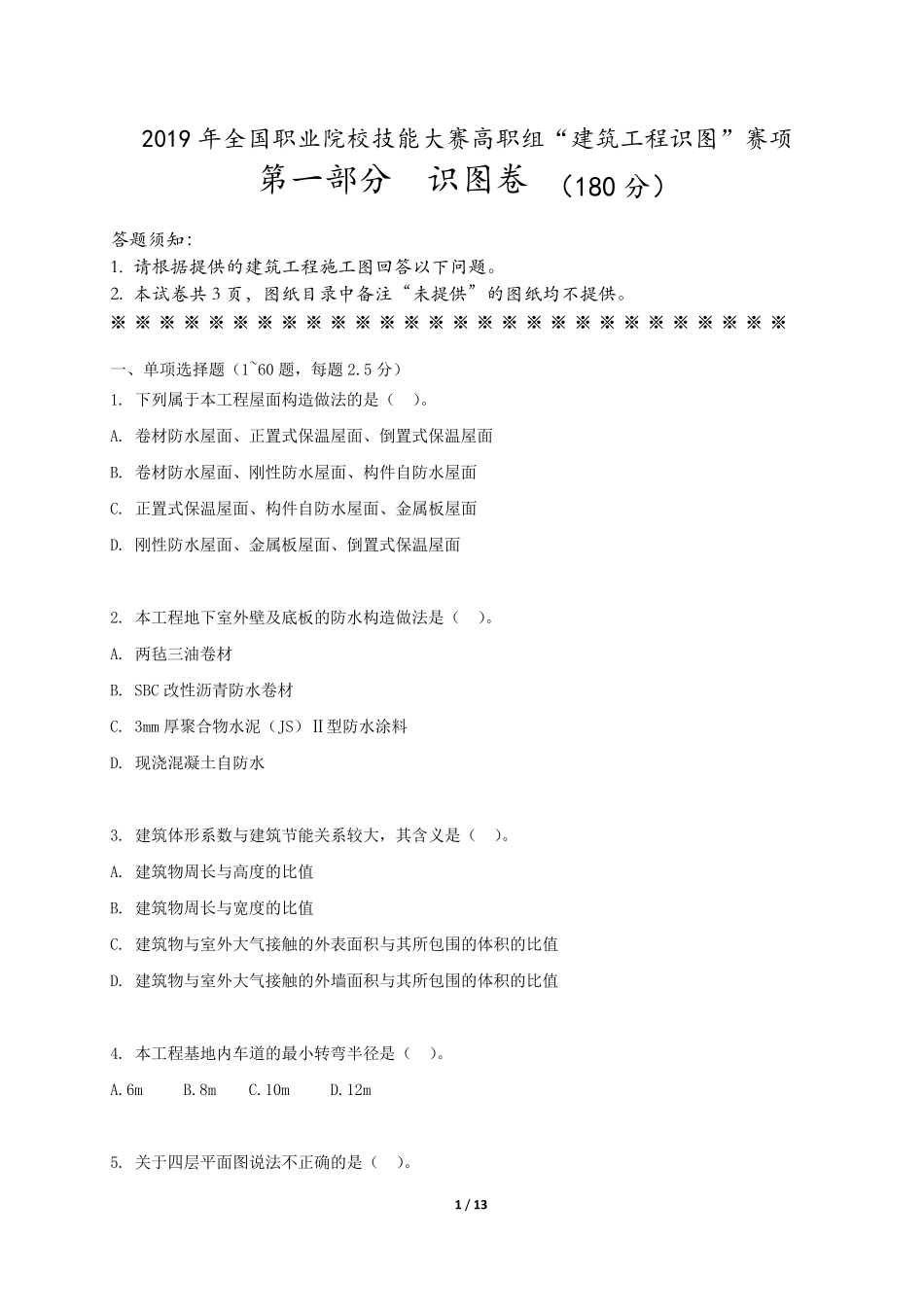

2019 年全国职业院校技能大赛高职组“建筑工程识图”赛项 第一部分 识图卷 （180 分） 答题须知： 1. 请根据提供的建筑工程施工图回答以下问题。 2. 本试卷共 3 页，图纸目录中备注“未提供” 的图纸均不提供。 ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ 一、单项选择题（1~60 题，每题2.5 分） 1. 下列属于本工程屋面构造做法的是（ ）。 A. 卷材防水屋面、正置式保温屋面、倒置式保温屋面 B. 卷材防水屋面、刚性防水屋面、构件自防水屋面 C. 正置式保温屋面、构件自防水屋面、金属板屋面 D. 刚性防水屋面、金属板屋面、倒置式保温屋面 2. 本工程地下室外壁及底板的防水构造做法是（ ）。 A. 两毡三油卷材 B. SBC 改性沥青防水卷材 C. 3mm 厚聚合物水泥（JS）Ⅱ型防水涂料 D. 现浇混凝土自防水 3. 建筑体形系数与建筑节能关系较大，其含义是（ ）。 A. 建筑物周长与高度的比值 B. 建筑物周长与宽度的比值 C. 建筑物与室外大气接触的外表面积与其所包围的体积的比值 D. 建筑物与室外大气接触的外墙面积与其所包围的体积的比值 4. 本工程基地内车道的最小转弯半径是（ ）。 A.6m B.8m C.10m D.12m 5. 关于四层平面图说法不正确的是（ ）。 1 / 13 A. 设置了两个安全出口 B. 主要功能为客房 C. 卫生间楼面比本层楼面低50mm D. 设置有普通客梯和无障碍客梯 6. 本工程地下一层自动扶梯与其外部空间的隔离措施是（ ）。 A. 耐火极限不低于 3h 的特级防火卷帘 B. 耐火极限不低于 1h 的特级防火卷帘 C. 耐火极限不低于 1.50h 的甲级防火门 D. 耐火极限不低于 1.00h 的乙级防火门 7. 本工程1#楼梯防烟前室采用的送排风方式是（ ）。 A. 自然送排风 B. 机械送排风 C. 自然和机械结合送排风 D. 无送排风设施 8. 本工程人防地下室抗爆隔墙的高度是（ ）。 A.1500mm B.1800mm C.2100mm D.2400mm 9. 本工程中庭自动扶梯的坡度是（ ）。 A. 27o B. 30o C. 35o D.42o 10. 本工程技术层的层高是（ ）。 A. 2150mm B. 2800mm C. 3000mm D. 3600mm 11. 以下关于每个梯段踏步数的说法中，正确的是（ ）。 A. 每个梯段踏步数应在 4~15 步 B. 每个梯段踏步数应在 4~18 步 2 / 13 C. 每个梯段踏步数应在3~18 步 D. 每个梯段踏步数应在...
