渣浆泵培训课件VIP免费

渣浆泵培训课件渣浆泵培训课件渣浆泵培训课件渣浆泵培训课件渣浆泵培训课件

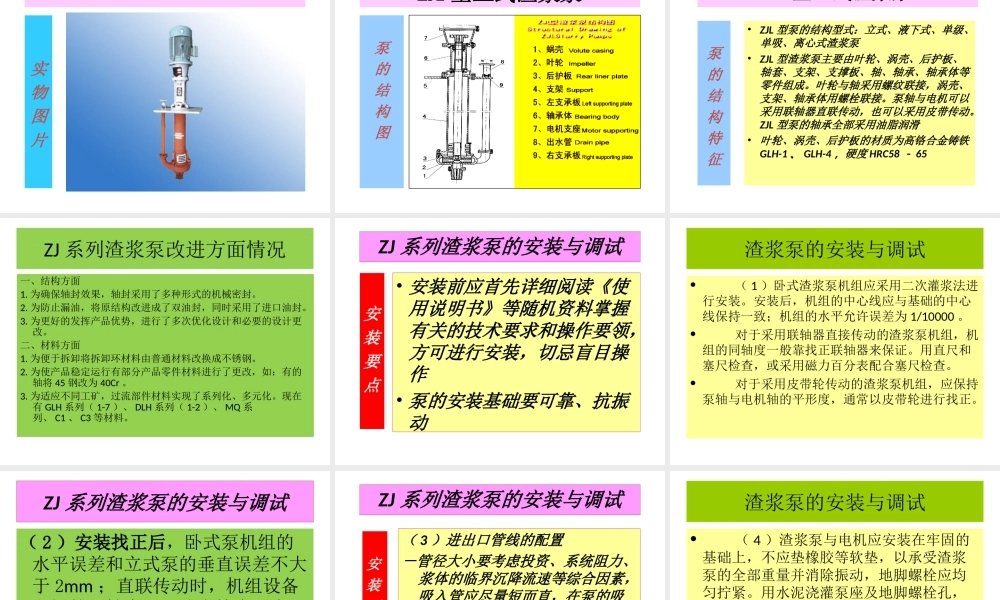

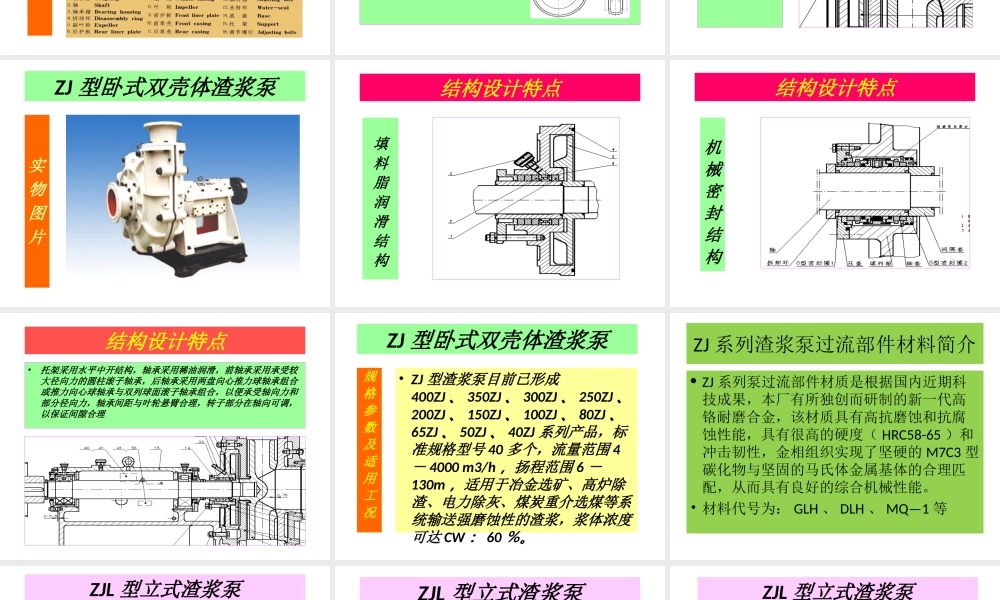

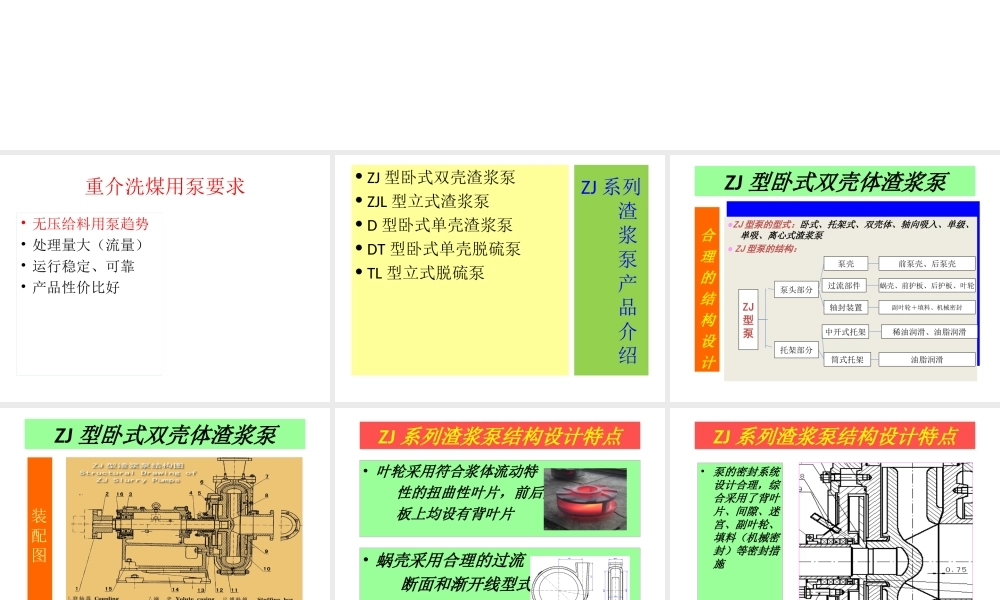

宁东洗煤厂泵培训重介洗煤用泵要求• 无压给料用泵趋势• 处理量大(流量)• 运行稳定、可靠• 产品性价比好• 无压给料用泵趋势• 处理量大(流量)• 运行稳定、可靠• 产品性价比好ZJ 系列渣浆泵产品介绍• ZJ 型卧式双壳渣浆泵• ZJL 型立式渣浆泵• D 型卧式单壳渣浆泵• DT 型卧式单壳脱硫泵• TL 型立式脱硫泵ZJ 型卧式双壳体渣浆泵合理的结构设计ZJ型泵泵头部分托架部分●ZJ 型泵的型式:卧式、托架式、双壳体、轴向吸入、单级、单吸、离心式渣浆泵 ● ZJ 型泵的结构:ZJ型泵泵头部分托架部分泵壳前泵壳、后泵壳过流部件蜗壳、前护板、后护板、叶轮轴封装置副叶轮+填料、机械密封中开式托架筒式托架稀油润滑、油脂润滑油脂润滑ZJ 型卧式双壳体渣浆泵装配图ZJ 系列渣浆泵结构设计特点• 叶轮采用符合浆体流动特 性的扭曲性叶片,前后盖 板上均设有背叶片• 蜗壳采用合理的过流 断面和渐开线型式ZJ 系列渣浆泵结构设计特点• 泵的密封系统设计合理,综合采用了背叶片、间隙、迷宫、副叶轮、填料(机械密封)等密封措施ZJ 型卧式双壳体渣浆泵实物图片结构设计特点填料脂润滑结构结构设计特点机械密封结构结构设计特点•托架采用水平中开结构,轴承采用稀油润滑,前轴承采用承受较大径向力的圆柱滚子轴承,后轴承采用两盘向心推力球轴承组合或推力向心球轴承与双列球面滚子轴承组合,以便承受轴向力和部分径向力,轴承间距与叶轮悬臂合理,转子部分在轴向可调,以保证间隙合理ZJ 型卧式双壳体渣浆泵规格参数及适用工况• ZJ 型渣浆泵目前已形成400ZJ 、 350ZJ 、 300ZJ 、 250ZJ 、200ZJ 、 150ZJ 、 100ZJ 、 80ZJ 、65ZJ 、 50ZJ 、 40ZJ 系列产品,标准规格型号 40 多个,流量范围 4- 4000 m3/h ,扬程范围 6 -130m ,适用于冶金选矿、高炉除渣、电力除灰、煤炭重介选煤等系统输送强磨蚀性的渣浆,浆体浓度可达 CW : 60 %。ZJ 系列渣浆泵过流部件材料简介• ZJ 系列泵过流部件材质是根据国内近期科技成果,本厂有所独创而研制的新一代高铬耐磨合金,该材质具有高抗磨蚀和抗腐蚀性能,具有很高的硬度( HRC58-65 )和冲击韧性,金相组织实现了坚硬的 M7C3 型碳化物与坚固的马氏体金属基体的合理匹配,从而具有良好的综合机械性能。• 材料代号为: GLH 、 DLH 、 MQ—1 等ZJL 型立式渣浆泵实物图片ZJL 型立式渣浆泵泵的结构图ZJL 型立式渣浆泵...
