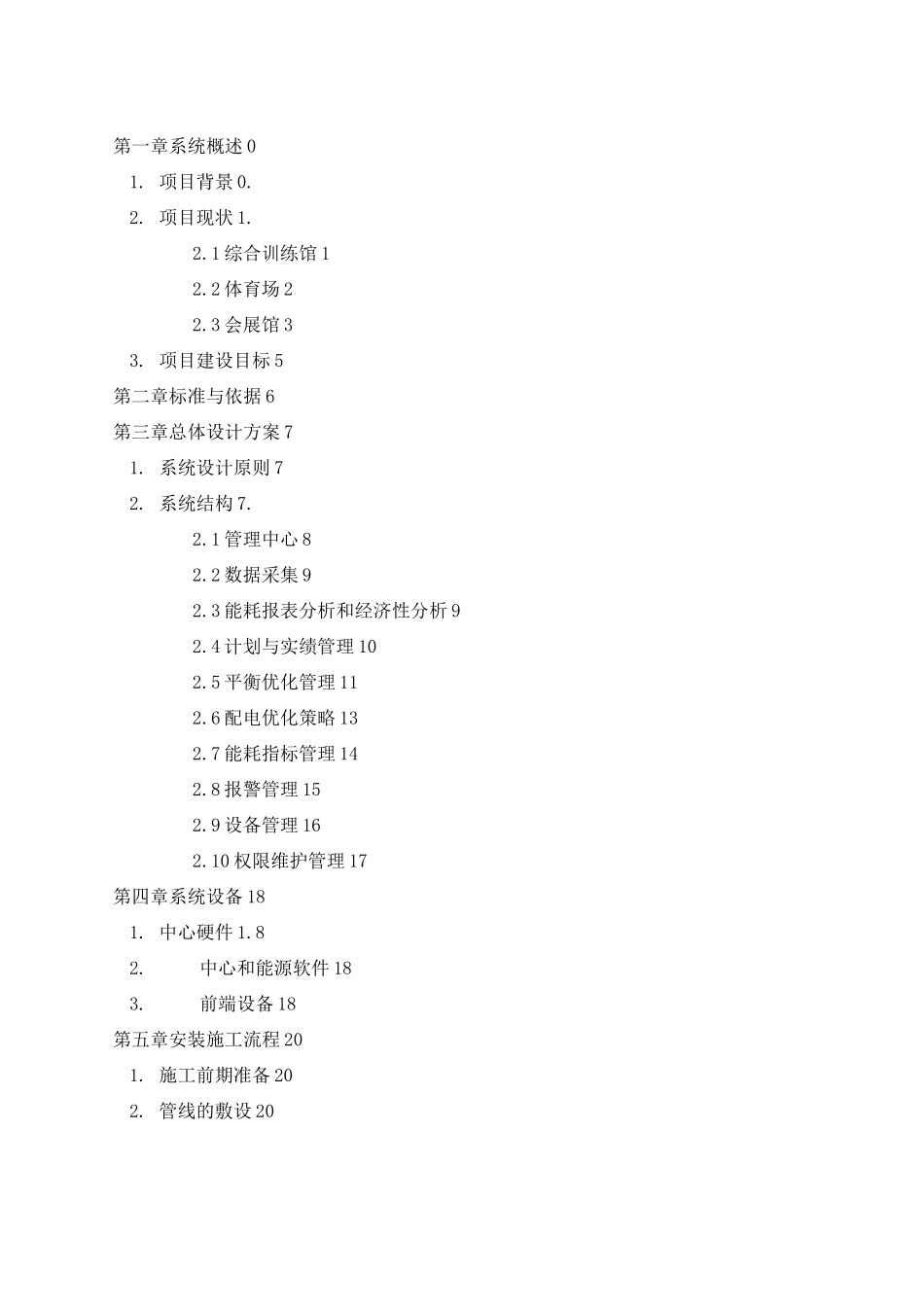

镇江市体育会展中心建设项目能耗监测管理系统设计方案泰豪科技股份有限公司2012 年 5 月第一章系统概述 01. 项目背景 0.2. 项目现状 1.2.1 综合训练馆 12.2 体育场 22.3 会展馆 33. 项目建设目标 5第二章标准与依据 6第三章总体设计方案 71. 系统设计原则 72. 系统结构 7.2.1 管理中心 82.2 数据采集 92.3 能耗报表分析和经济性分析 92.4 计划与实绩管理 102.5 平衡优化管理 112.6 配电优化策略 132.7 能耗指标管理 142.8 报警管理 152.9 设备管理 162.10 权限维护管理 17第四章系统设备 181. 中心硬件 1.82.中心和能源软件 183.前端设备 18第五章安装施工流程 201. 施工前期准备 202. 管线的敷设 203. 安装要求 20第六章设备调试 221.系统初始化 222.硬件调试 2.23. 软件调试 22第七章工作界面划分 231.与强电配套单位的配合、界面的划分 231.1 施工界面 231.2 计量涉及的低压控制柜 232.与给排水专业的配合、界面的划分 242.1 施工界面 242.2 计量涉及的水表位置 24第八章附件：计量回路详表错误!未定义书签。1.电计量回路详表错误!未定义书签。2.水计量回路详表错误!未定义书签。第一章系统概述1. 项目背景国家“十一五”规划中，“节能降耗”成为我国的基本国策之一，国务院 531 号令《公共机构节能条例》中也明确提出：节能改造后采用计量方式对节能指标进行考核和综合评价；同时应当对网络机房、食堂、开水间、锅炉房等部位的用能情况实行重点实时监测，采取有效措施降低能耗。目前大型公共建筑的能源计量方式比较简单，每栋建筑往往只有 1〜3 块收费电表，从中获取的信息无法为节能提供充足的基础数据，造成能耗构成不清楚、问题找不出、分析不到位、措施缺乏针对性的情况，成为开展大型公共建筑节能工作的瓶颈。为指导国家机关办公建筑和大型公共建筑的节能管理和节能改造工作，相继制订了国家机关办公建筑和大型公共建筑能耗监测系统相关的国家技术导则。同时为了加快江苏省国家机关办公建筑和大型公共建筑节能监管体系建设，规范建筑能耗监测系统，推动建筑节能，提高建筑能效，根据江苏省住房和城乡建设厅《2010 年度江苏省工程建设标准和标准设计编制、修订计划（第一批）》（苏建科〔2010〕198 号），总结多年来关于建筑能耗监测系统科研和工程实践领域的经验，编制了《公共建筑能耗监测系统技术规程》以引导江苏省建筑能耗监测系统的应用。2.项目现状...
