高效送风口施工方案VIP免费

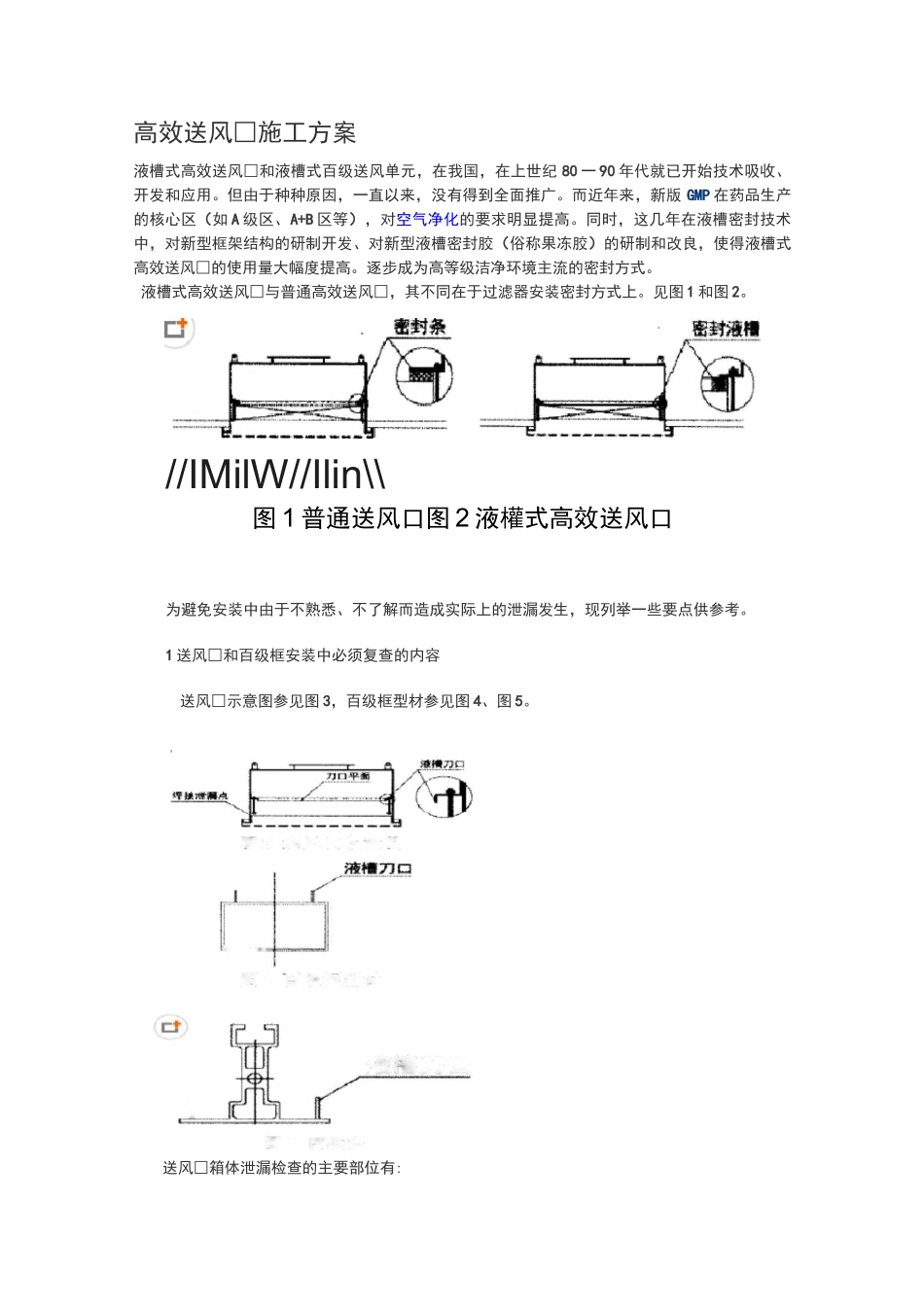

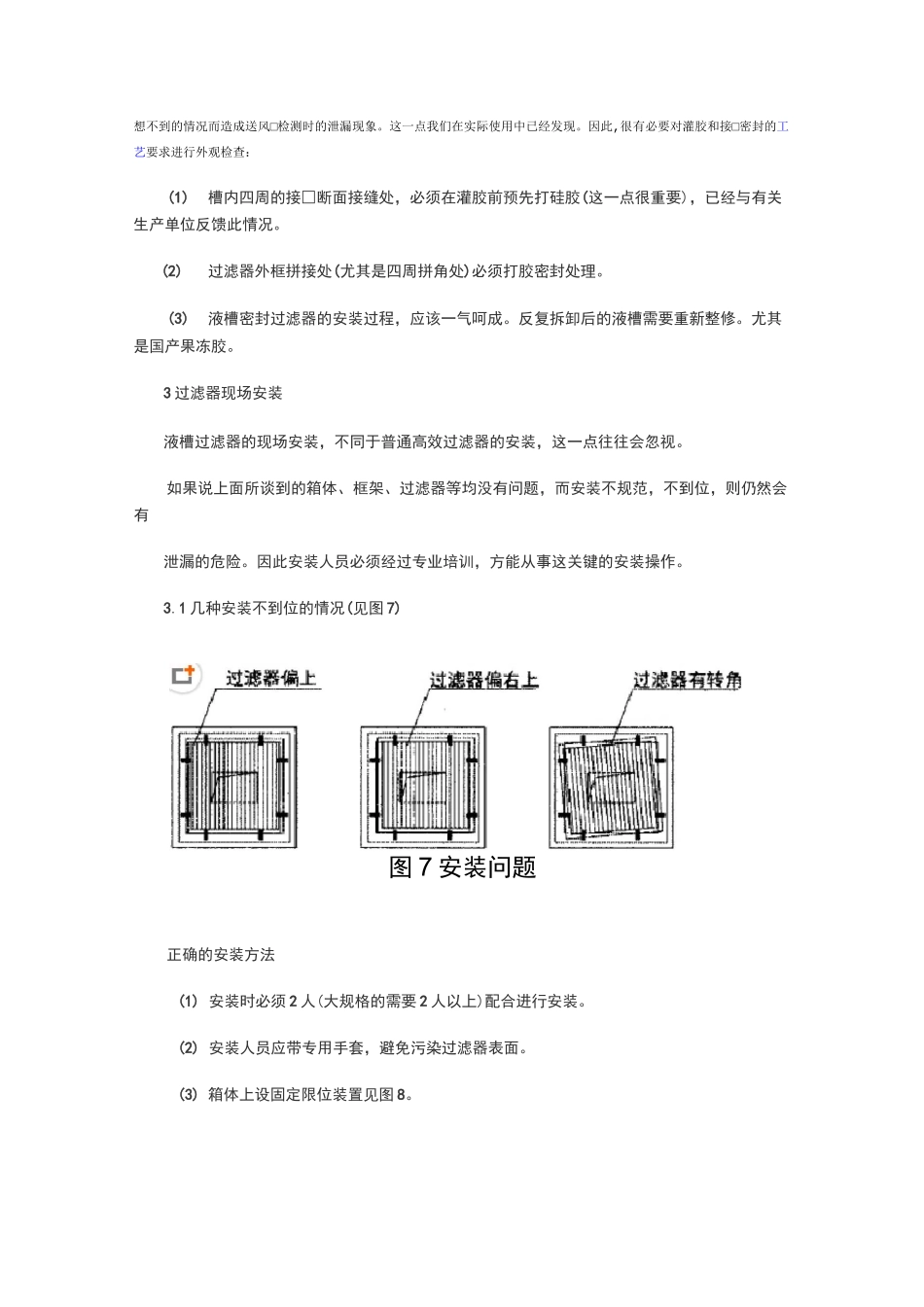

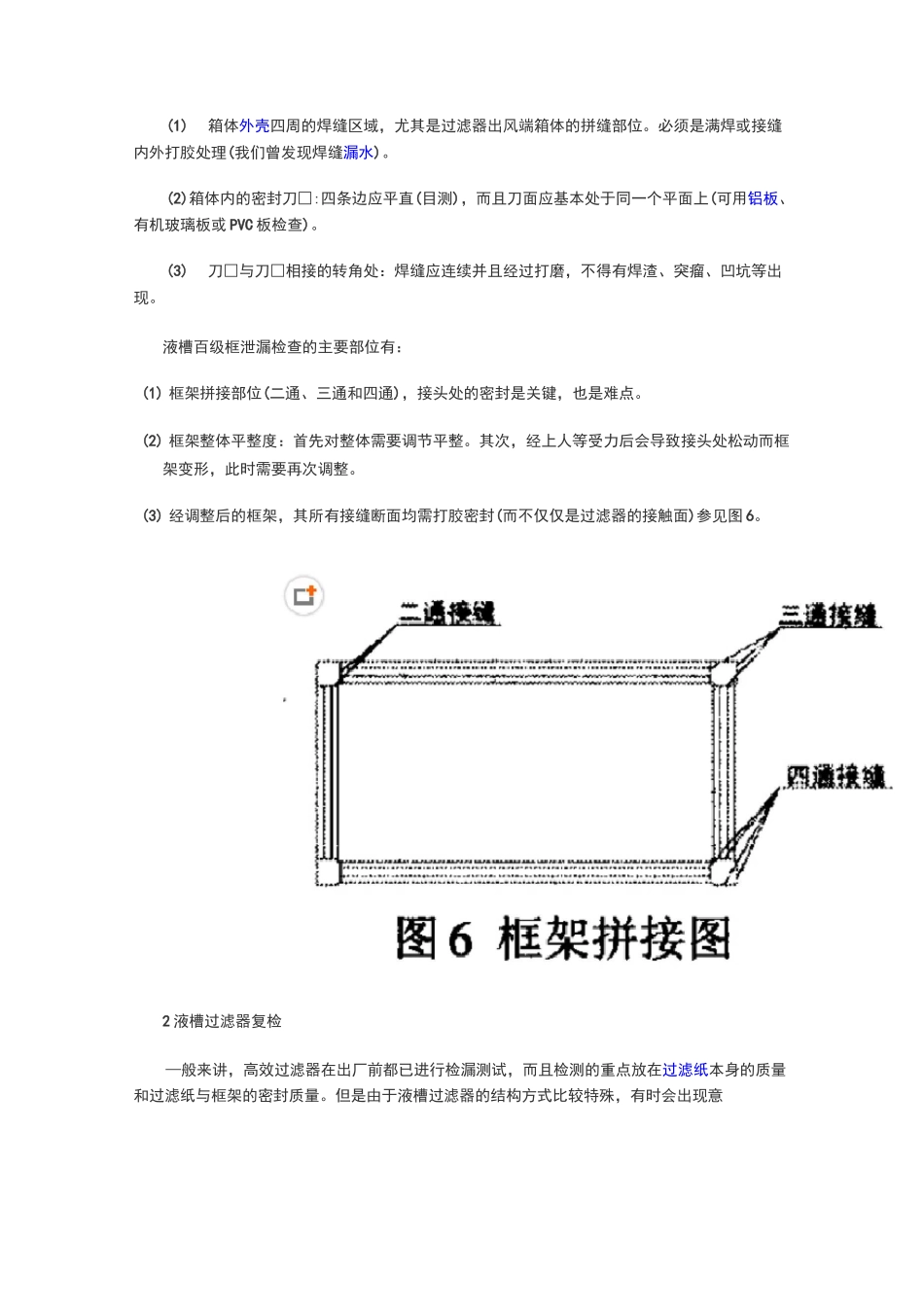

古丽雨丽工 1 皿川個0图 4 百级框型材液權刀口图 3 百级框图 3 送嵐口示帝图高效送风□施工方案液槽式高效送风□和液槽式百级送风单元，在我国，在上世纪 80 一 90 年代就已开始技术吸收、开发和应用。但由于种种原因，一直以来，没有得到全面推广。而近年来，新版 GMP 在药品生产的核心区（如 A 级区、A+B 区等），对空气净化的要求明显提高。同时，这几年在液槽密封技术中，对新型框架结构的研制开发、对新型液槽密封胶（俗称果冻胶）的研制和改良，使得液槽式高效送风□的使用量大幅度提高。逐步成为高等级洁净环境主流的密封方式。液槽式高效送风□与普通高效送风□，其不同在于过滤器安装密封方式上。见图 1 和图 2。//IMilW//Ilin\\图 1 普通送风口图 2 液權式高效送风口为避免安装中由于不熟悉、不了解而造成实际上的泄漏发生，现列举一些要点供参考。1 送风□和百级框安装中必须复查的内容送风□示意图参见图 3，百级框型材参见图 4、图 5。送风□箱体泄漏检查的主要部位有:(1)箱体外壳四周的焊缝区域，尤其是过滤器出风端箱体的拼缝部位。必须是满焊或接缝内外打胶处理(我们曾发现焊缝漏水)。(2)箱体内的密封刀□:四条边应平直(目测)，而且刀面应基本处于同一个平面上(可用铝板、有机玻璃板或 PVC 板检查)。(3)刀□与刀□相接的转角处：焊缝应连续并且经过打磨，不得有焊渣、突瘤、凹坑等出现。液槽百级框泄漏检查的主要部位有：(1) 框架拼接部位(二通、三通和四通)，接头处的密封是关键，也是难点。(2) 框架整体平整度：首先对整体需要调节平整。其次，经上人等受力后会导致接头处松动而框架变形，此时需要再次调整。(3) 经调整后的框架，其所有接缝断面均需打胶密封(而不仅仅是过滤器的接触面)参见图 6。2 液槽过滤器复检—般来讲，高效过滤器在出厂前都已进行检漏测试，而且检测的重点放在过滤纸本身的质量和过滤纸与框架的密封质量。但是由于液槽过滤器的结构方式比较特殊，有时会出现意□想不到的情况而造成送风 检测时的泄漏现象。这一点我们在实际使用中已经发现。因此,□很有必要对灌胶和接 密封的工艺要求进行外观检查：(1)槽内四周的接□断面接缝处，必须在灌胶前预先打硅胶(这一点很重要)，已经与有关生产单位反馈此情况。(2)过滤器外框拼接处(尤其是四周拼角处)必须打胶密封处理。(3)液槽密封过滤器的安装过程，应该一气呵成。反复拆卸后的液槽需要重新整修。尤其是国产果冻胶。3 过滤...
