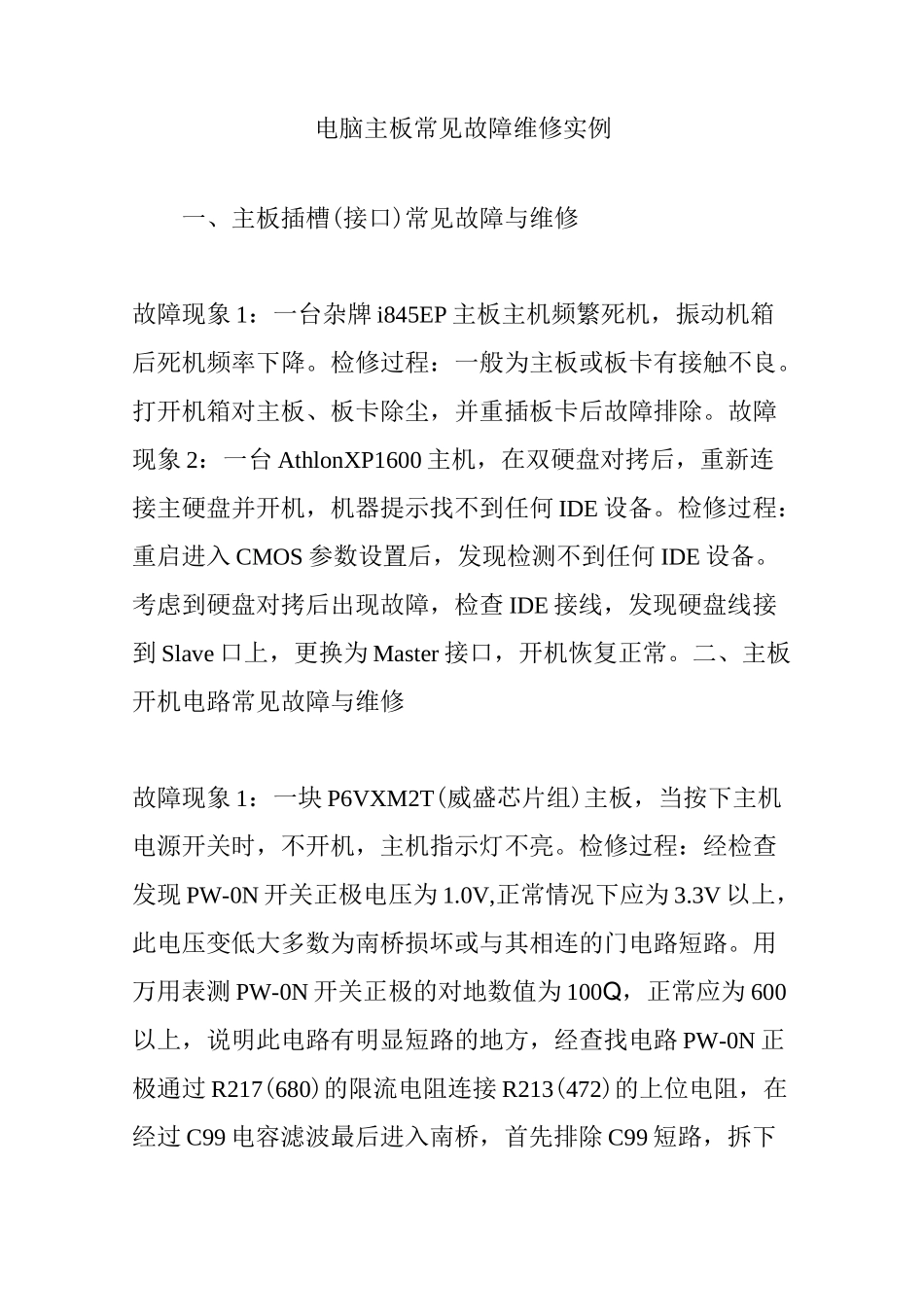

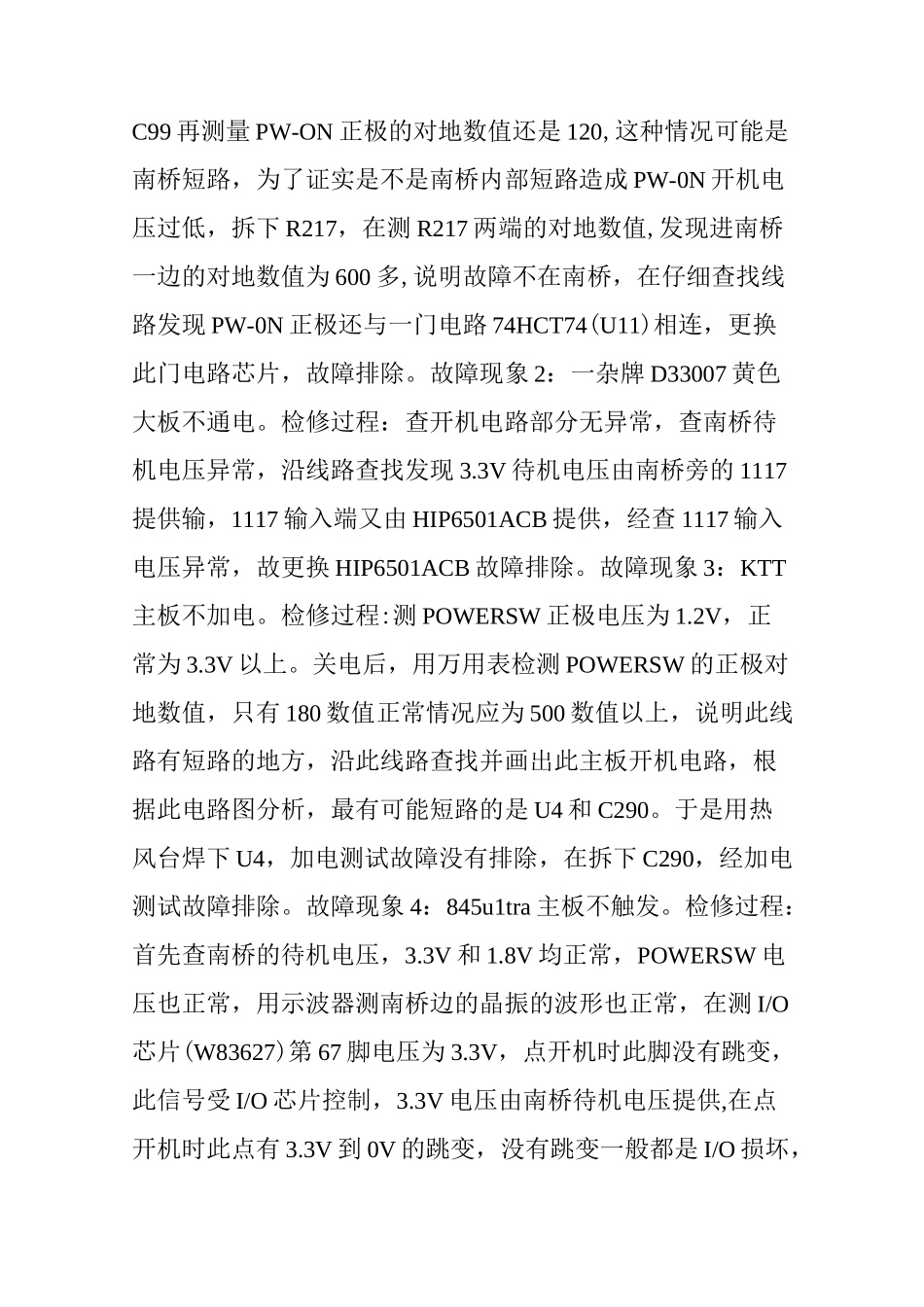

电脑主板常见故障维修实例一、主板插槽(接口)常见故障与维修故障现象 1：一台杂牌 i845EP 主板主机频繁死机，振动机箱后死机频率下降。检修过程：一般为主板或板卡有接触不良。打开机箱对主板、板卡除尘，并重插板卡后故障排除。故障现象 2：一台 AthlonXP1600 主机，在双硬盘对拷后，重新连接主硬盘并开机，机器提示找不到任何 IDE 设备。检修过程：重启进入 CMOS 参数设置后，发现检测不到任何 IDE 设备。考虑到硬盘对拷后出现故障，检查 IDE 接线，发现硬盘线接到 Slave 口上，更换为 Master 接口，开机恢复正常。二、主板开机电路常见故障与维修故障现象 1：一块 P6VXM2T(威盛芯片组)主板，当按下主机电源开关时，不开机，主机指示灯不亮。检修过程：经检查发现 PW-0N 开关正极电压为 1.0V,正常情况下应为 3.3V 以上，此电压变低大多数为南桥损坏或与其相连的门电路短路。用万用表测 PW-0N 开关正极的对地数值为 100Q，正常应为 600以上，说明此电路有明显短路的地方，经查找电路 PW-0N 正极通过 R217(680)的限流电阻连接 R213(472)的上位电阻，在经过 C99 电容滤波最后进入南桥，首先排除 C99 短路，拆下C99 再测量 PW-ON 正极的对地数值还是 120,这种情况可能是南桥短路，为了证实是不是南桥内部短路造成 PW-0N 开机电压过低，拆下 R217，在测 R217 两端的对地数值,发现进南桥一边的对地数值为 600 多,说明故障不在南桥，在仔细查找线路发现 PW-0N 正极还与一门电路 74HCT74(U11)相连，更换此门电路芯片，故障排除。故障现象 2：一杂牌 D33007 黄色大板不通电。检修过程：查开机电路部分无异常，查南桥待机电压异常，沿线路查找发现 3.3V 待机电压由南桥旁的 1117提供输，1117 输入端又由 HIP6501ACB 提供，经查 1117 输入电压异常，故更换 HIP6501ACB 故障排除。故障现象 3：KTT主板不加电。检修过程:测 POWERSW 正极电压为 1.2V，正常为 3.3V 以上。关电后，用万用表检测 POWERSW 的正极对地数值，只有 180 数值正常情况应为 500 数值以上，说明此线路有短路的地方，沿此线路查找并画出此主板开机电路，根据此电路图分析，最有可能短路的是 U4 和 C290。于是用热风台焊下 U4，加电测试故障没有排除，在拆下 C290，经加电测试故障排除。故障现象 4：845u1tra 主板不触发。检修过程：首先查南桥的待机电压，3.3V 和 1.8V 均正常，POWERSW 电压也正...
