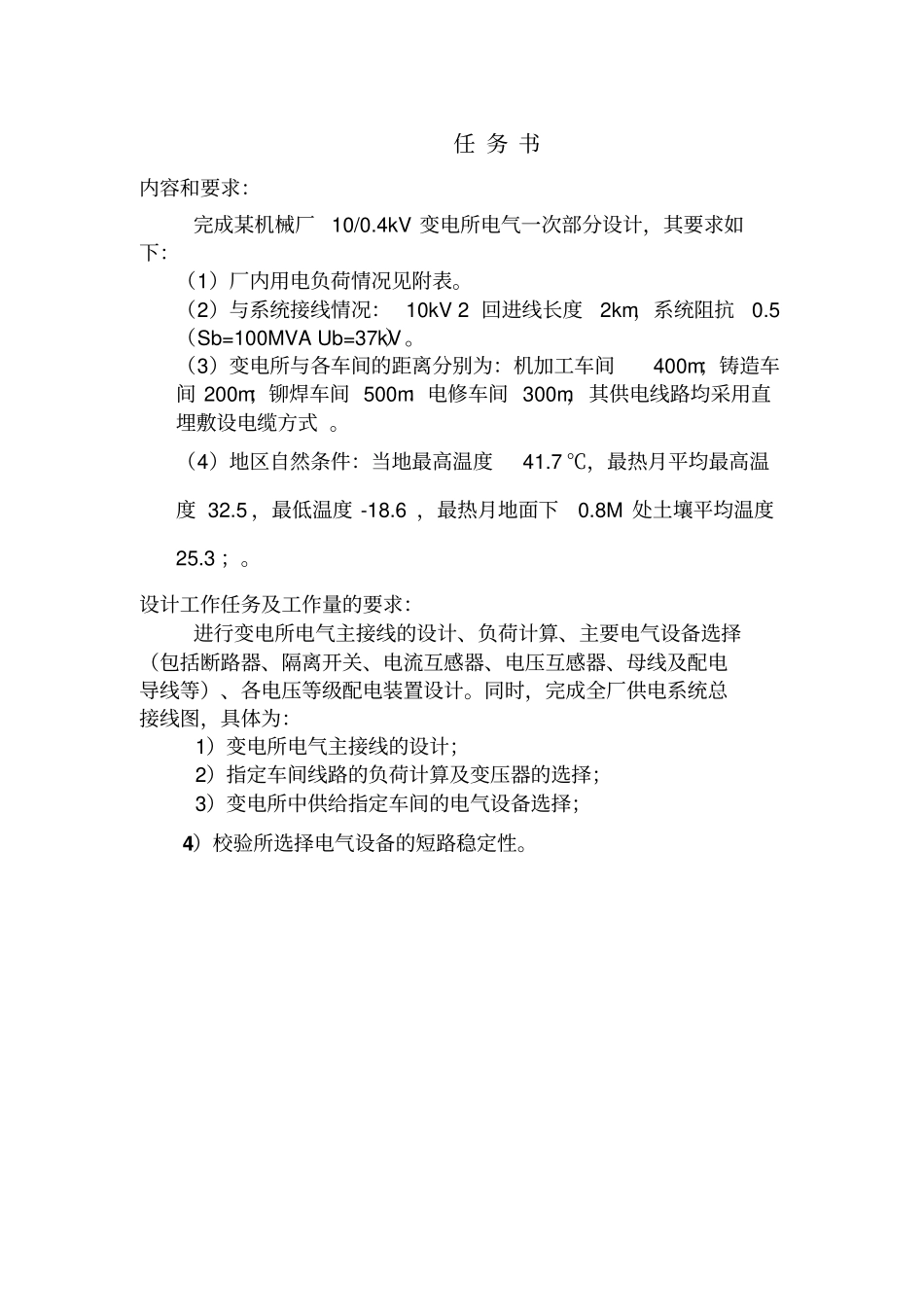

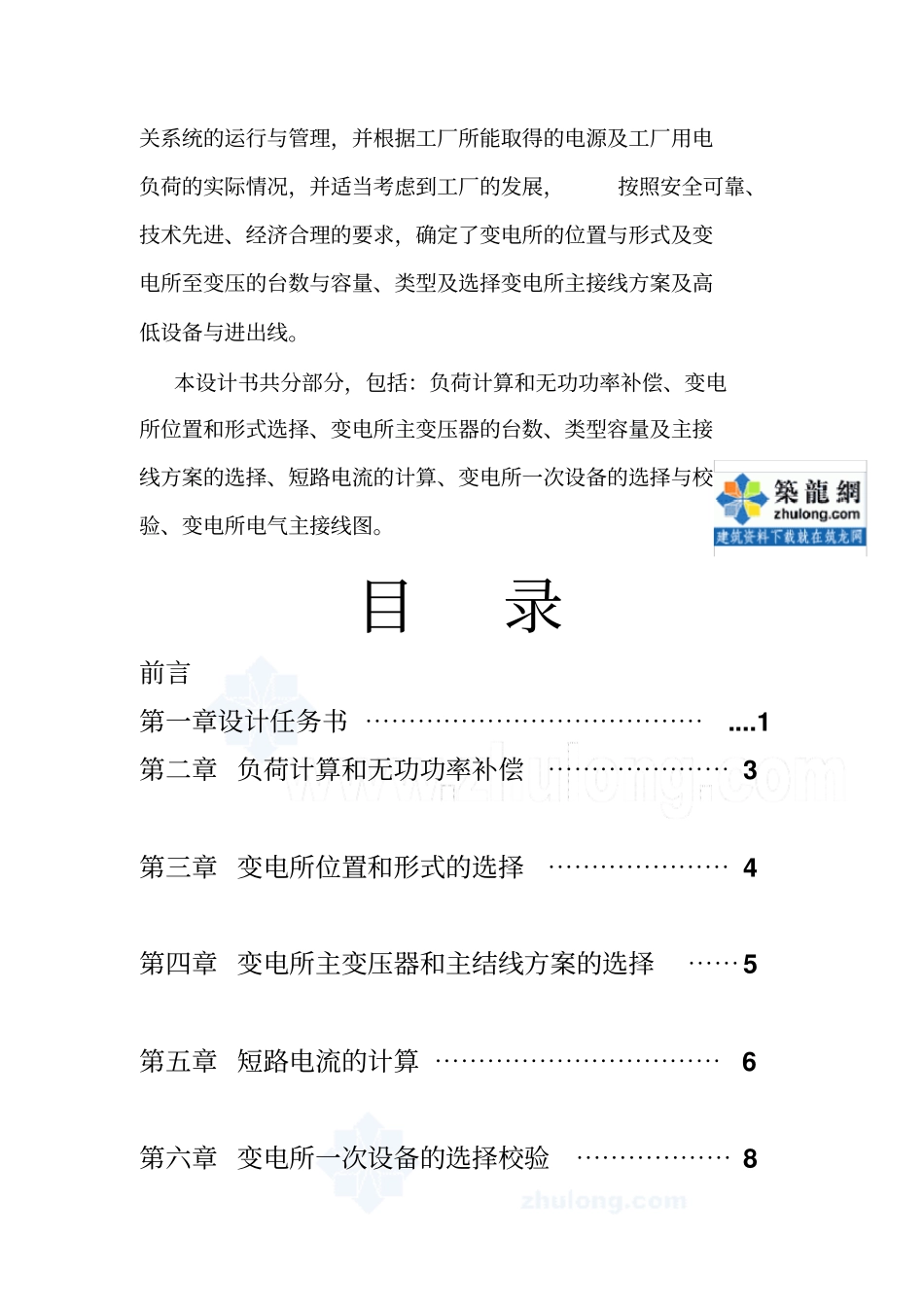

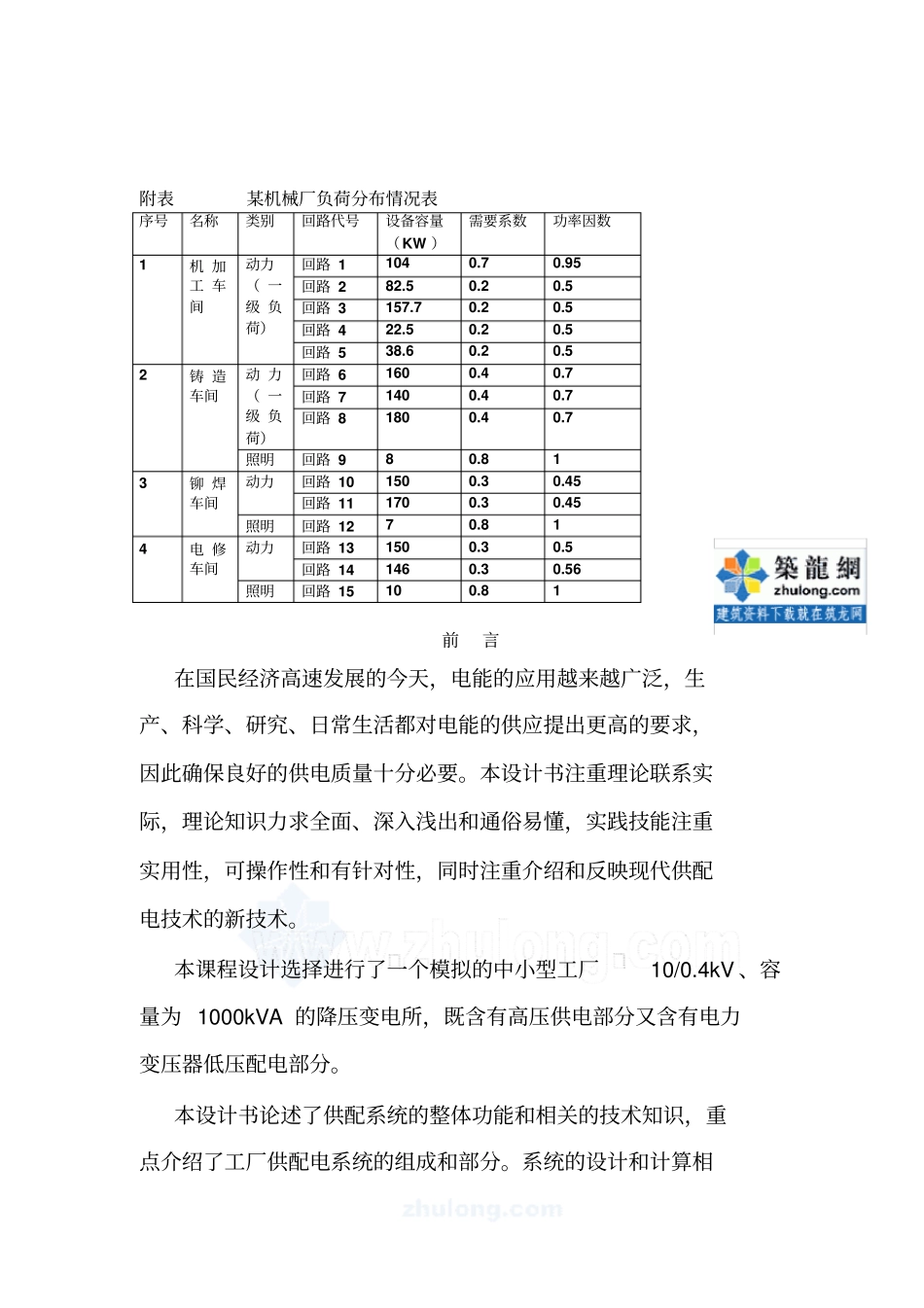

任 务 书内容和要求：完成某机械厂10/0.4kV 变电所电气一次部分设计，其要求如下：（1）厂内用电负荷情况见附表。（2）与系统接线情况： 10kV 2 回进线长度2km，系统阻抗0.5（Sb=100MVA Ub=37kV）。（3）变电所与各车间的距离分别为：机加工车间400m；铸造车间 200m；铆焊车间 500m：电修车间 300m，其供电线路均采用直埋敷设电缆方式 。（4）地区自然条件：当地最高温度41.7 ℃，最热月平均最高温度 32.5 ，最低温度 -18.6 ，最热月地面下0.8M 处土壤平均温度25.3 ；。设计工作任务及工作量的要求：进行变电所电气主接线的设计、负荷计算、主要电气设备选择（包括断路器、隔离开关、电流互感器、电压互感器、母线及配电导线等）、各电压等级配电装置设计。同时，完成全厂供电系统总接线图，具体为：1）变电所电气主接线的设计；2）指定车间线路的负荷计算及变压器的选择；3）变电所中供给指定车间的电气设备选择； 4）校验所选择电气设备的短路稳定性。附表某机械厂负荷分布情况表序号名称类别回路代号设备容量（KW ）需要系数功率因数1 机 加工 车间动力（ 一级 负荷）回路 1 104 0.7 0.95 回路 2 82.5 0.2 0.5 回路 3 157.7 0.2 0.5 回路 4 22.5 0.2 0.5 回路 5 38.6 0.2 0.5 2 铸 造车间动 力（ 一级 负荷）回路 6 160 0.4 0.7 回路 7 140 0.4 0.7 回路 8 180 0.4 0.7 照明回路 9 8 0.8 1 3 铆 焊车间动力回路 10 150 0.3 0.45 回路 11 170 0.3 0.45 照明回路 12 7 0.8 1 4 电 修车间动力回路 13 150 0.3 0.5 回路 14 146 0.3 0.56 照明回路 15 10 0.8 1 前言在国民经济高速发展的今天，电能的应用越来越广泛，生产、科学、研究、日常生活都对电能的供应提出更高的要求，因此确保良好的供电质量十分必要。本设计书注重理论联系实际，理论知识力求全面、深入浅出和通俗易懂，实践技能注重实用性，可操作性和有针对性，同时注重介绍和反映现代供配电技术的新技术。本课程设计选择进行了一个模拟的中小型工厂10/0.4kV 、容量为 1000kVA 的降压变电所，既含有高压供电部分又含有电力变压器低压配电部分。本设计书论述了供配系统的整体功能和相关的技术知识，重点介绍了工厂供配电系统的组成和部分。系统的设计和计算相关系统的运行与管理，并根据工厂所能取得的电源及工厂用电负荷的实际情况，并适当考虑到工厂的发展，按照安全...
