某用电线路改造项目方案总结VIP免费

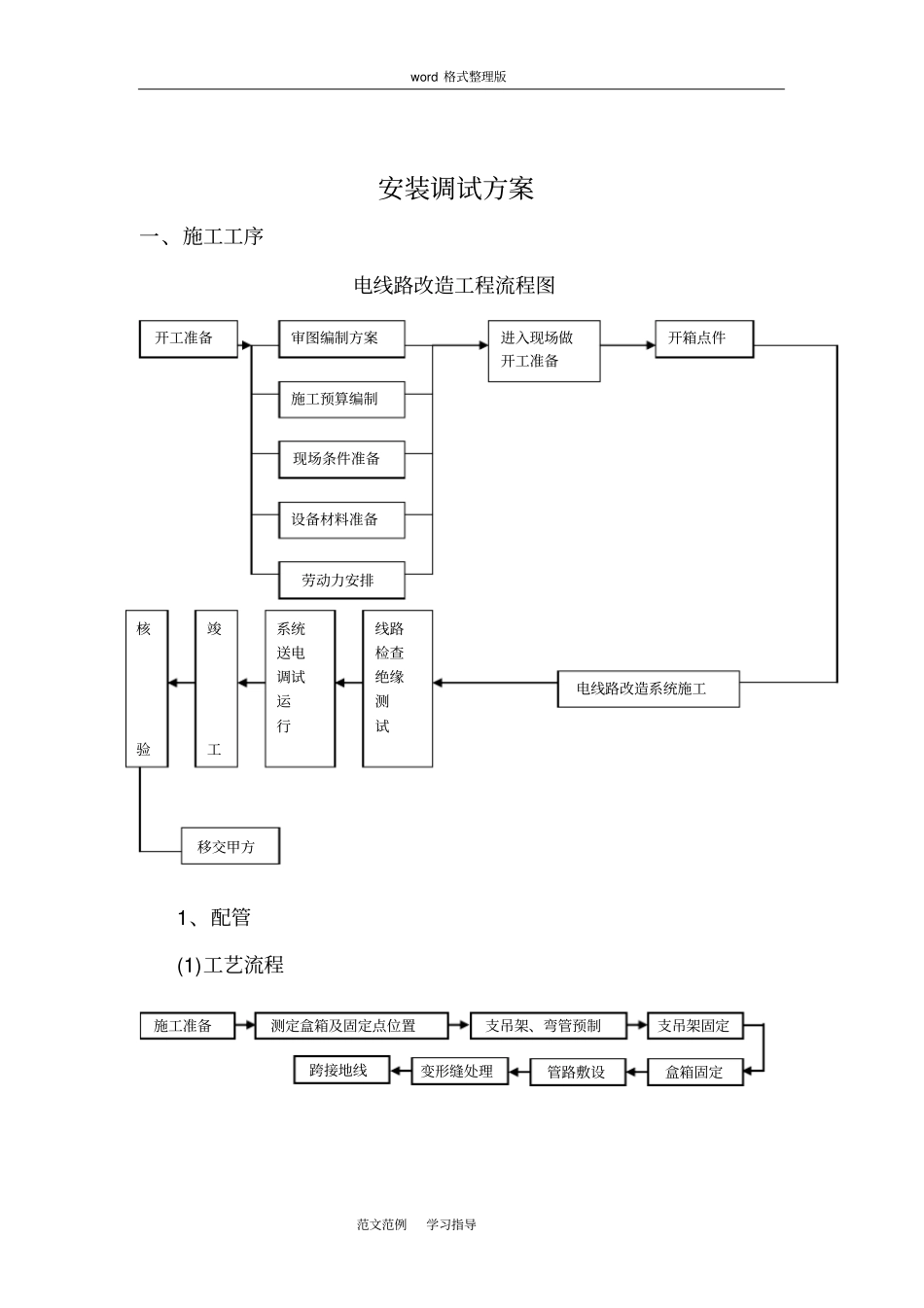

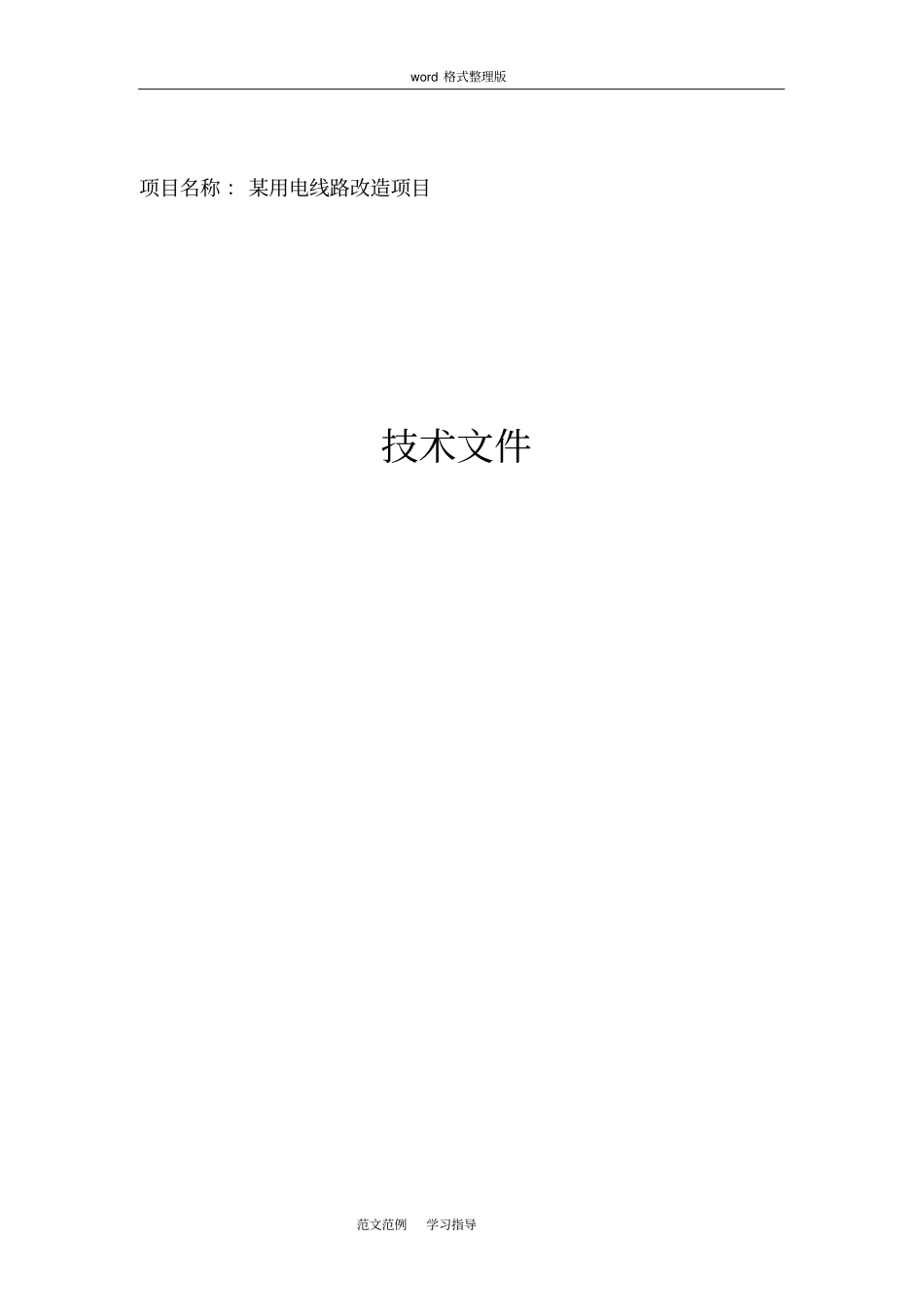

word 格式整理版范文范例学习指导项目名称 ：某用电线路改造项目技术文件word 格式整理版范文范例学习指导安装调试方案一、施工工序电线路改造工程流程图1、配管(1)工艺流程开工准备审图编制方案施工预算编制劳动力安排现场条件准备移交甲方电线路改造系统施工开箱点件进入现场做开工准备设备材料准备核验系统送电调试运行竣工线路检查绝缘测试施工准备支吊架、弯管预制测定盒箱及固定点位置支吊架固定盒箱固定管路敷设变形缝处理跨接地线word 格式整理版范文范例学习指导(2)根据设计图加工支架 、吊架、抱箍铁件以及各种盒 、箱、弯管，在多粉尘易爆等场所敷设管路，按设计和有关防爆规程施工。(3)弯管、支架、吊架预制加工 ：明管弯管半径不小于管内径的6倍，有一个弯时 ，不小于管外径的 4 倍。(4)测定盒 、箱及固定点位置(5)坚持样板制 ，通过样板引路形成各专业协调的标准化交叉施工工序 。(6)固定方法采用胀管 、预埋件焊接法 、抱箍法 。(7)盒、箱固定 ：采用定型盘 、箱需在盘 、箱下侧 100-150mm 处加固定支架 ,将管路固定在支架上 ，盒箱安装牢固 、平整、开孔整齐并与管径相吻合 ，要求一管一孔 ，不得开长孔 ，铁制盒 、箱严禁用电气焊开孔 。(8)管路敷设与连接a.管路敷设 ：水平或垂直敷设明配管 ，允许偏差值 ,管路在2m 以内时 ，偏差为 3mm ，全长不应超过管子内径的1/2 。检查管路是否畅通 ，内侧有无毛剌 ,镀锌层是否完整无损 ，管子不顺直应调直。使用铁支架时 ，将钢管固定在支架上 ，严禁将钢管焊接在其他管道上 。b.管路连接 ：采用通丝管箍丝扣连接 。(9)钢管与设备连接 ：将钢管敷设到设备内 ，如不能直接进入时，必须符合下列要求 。word 格式整理版范文范例学习指导a.在干燥房屋内 ，可将钢管出口处加保护软管引入设备，管口包扎严密 。b.在室外或潮湿房间内 ，可在管口接头处加防水弧度后再进入设备 。c.管口距地面高度不宜低于200mm (10)吊顶内管路敷设必须符合下列要求。a.顶板安装灯具配管时 ，应在顶板或地面弹线定位，吊顶有格块线条的 ，应按格块分均匀 。b.固定吊顶敷管时 ，潜入式灯头盒距灯箱小于0.5m ，活吊顶敷管时 ，潜入式灯头盒距灯箱小于1m，以便于检查维修 。(11)镀锌钢管跨接地线采用专用接地卡连接。2、管内穿线(1)工艺流程 ：(2)选择导线 ：根据设计要求选择导线规格及型号。相、零、地的颜色加以区分 ，黄绿双色 －地线，兰色 ...
