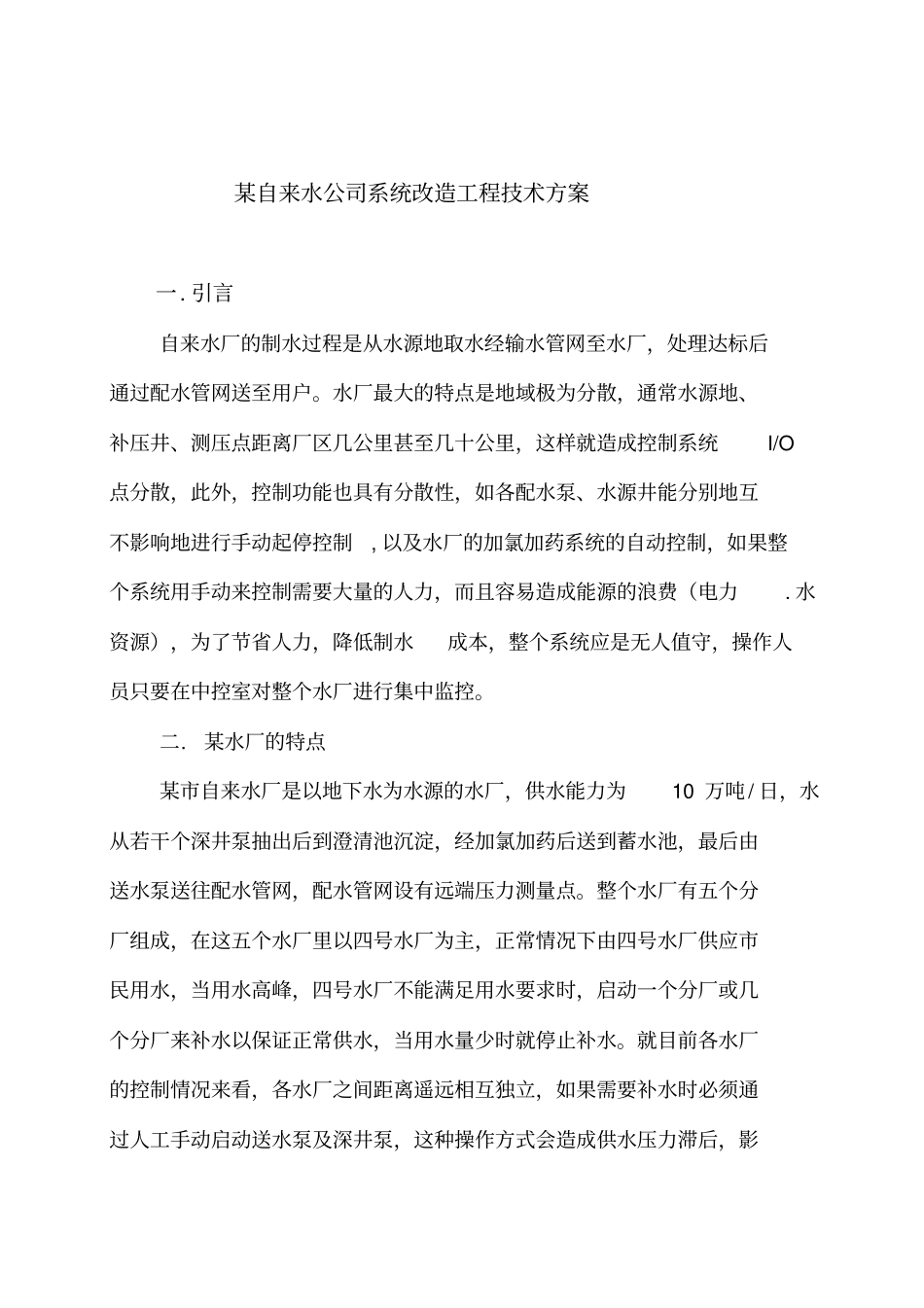

某自来水公司系统改造工程技术方案一. 引言自来水厂的制水过程是从水源地取水经输水管网至水厂，处理达标后通过配水管网送至用户。水厂最大的特点是地域极为分散，通常水源地、补压井、测压点距离厂区几公里甚至几十公里，这样就造成控制系统I/O点分散，此外，控制功能也具有分散性，如各配水泵、水源井能分别地互不影响地进行手动起停控制, 以及水厂的加氯加药系统的自动控制，如果整个系统用手动来控制需要大量的人力，而且容易造成能源的浪费（电力. 水资源），为了节省人力，降低制水成本，整个系统应是无人值守，操作人员只要在中控室对整个水厂进行集中监控。二.某水厂的特点某市自来水厂是以地下水为水源的水厂，供水能力为10 万吨/ 日，水从若干个深井泵抽出后到澄清池沉淀，经加氯加药后送到蓄水池，最后由送水泵送往配水管网，配水管网设有远端压力测量点。整个水厂有五个分厂组成，在这五个水厂里以四号水厂为主，正常情况下由四号水厂供应市民用水，当用水高峰，四号水厂不能满足用水要求时，启动一个分厂或几个分厂来补水以保证正常供水，当用水量少时就停止补水。就目前各水厂的控制情况来看，各水厂之间距离遥远相互独立，如果需要补水时必须通过人工手动启动送水泵及深井泵，这种操作方式会造成供水压力滞后，影响供水质量。当用户用水量减少时，也是人工手动停泵，造成短时供水压力过大，同时停泵滞后，浪费能源。如果整个过程由人工来实现需要消耗大量的人力物力，同时对电能和水资源的浪费也很大。三．水厂对控制系统的要求1. 分散性 。I/O 点距离厂区几公里甚至几十公里，这就要求控制系统具有远程通讯控制功能。 2.集中监控。操作人员可以在中央控制室对整个水厂的运行情况进行监控，记录故障发生的有关信息以及打印报表等。3. 小型化、集成化。以水源井为例，泵房内通常有一口或两口井，对一台或两台泵的控制点数很少。因此为了降低系统造价，控制系统需要小型化、低成本，无线通讯功能的控制系统可以满足要求。4. 可靠性。水厂的安全、稳定运行直接关系到千家万户，所以从控制系统的硬件质量、软件设计等各个环节都必须是高可靠性的。5. 可维修性。系统在软件和硬件方面具有强大的故障自诊断功能，方便工程师对系统故障进行快速维护处理。四．某水厂改造控制系统构成1、控制系统硬件：我们针对水厂制水过程的特点和对控制系统的要求，为了降低系统造价，控制系统小型化、低成本、高可靠性的要求，选用美国 MDS...
