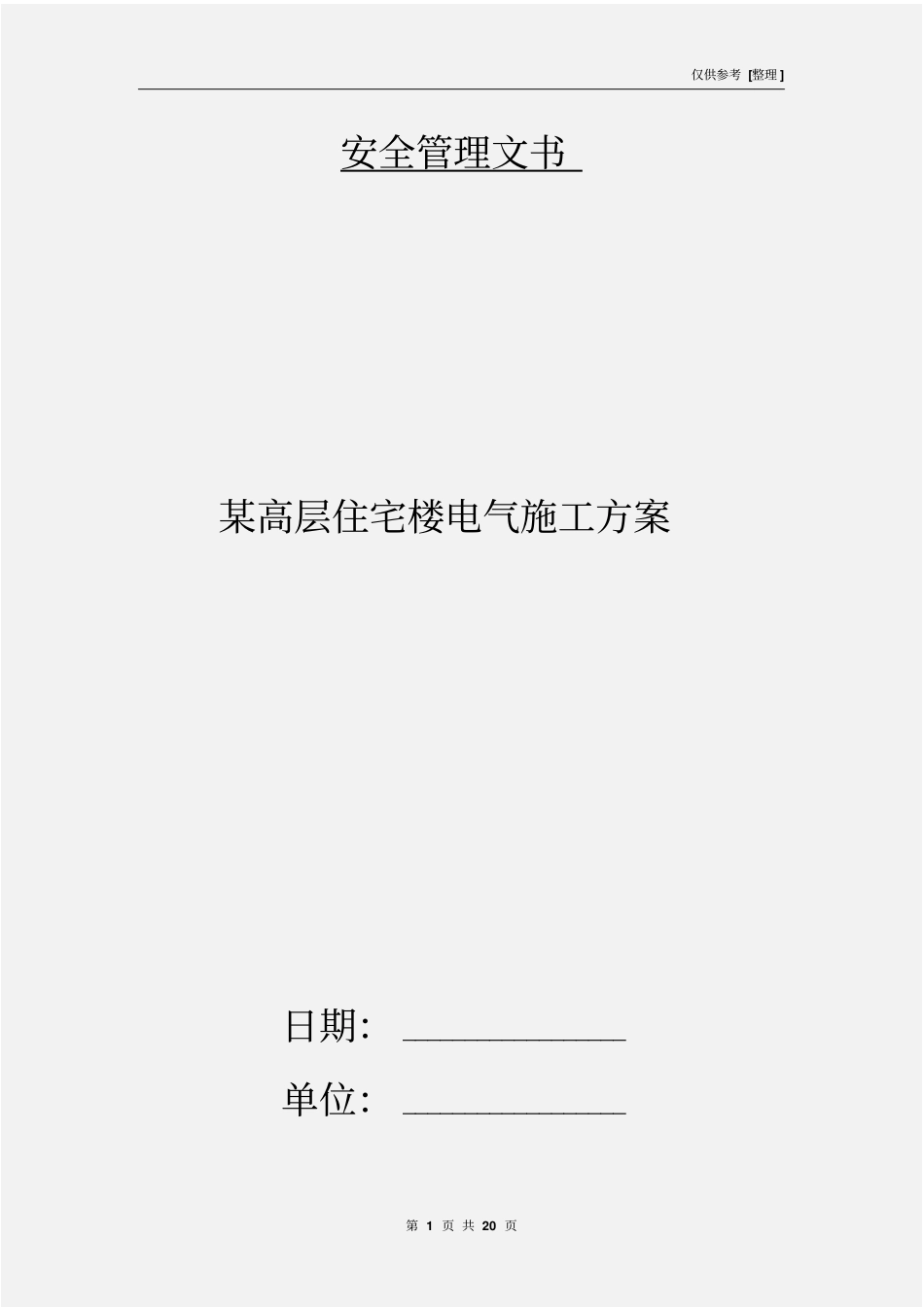

仅供参考 [整理 ] 第 1 页 共 20 页安全管理文书某高层住宅楼电气施工方案日期： __________________单位： __________________仅供参考 [整理 ] 第 2 页 共 20 页某高层住宅楼电气施工方案一、工程概况1. 工程规模：总建筑面积 53051 ㎡，其中地上 48538㎡，地下 4513㎡，地上 25 层，地下 2 层，建筑高度 71.55m。2. 使用功能：地下二层平时为人员活动， 战时为五级专业队员掩蔽，层高 3.6m，地下一层自行车库和设备用房层高3.3m。一层为商业网点，层高 3.5m。二层以上均为 2.8m 高。3. 结构形式：剪力墙结构，筏形基础，抗震设计烈度8 度。本工程属一类民用建筑，耐火等级为一级，使用年限50 年。二、施工项目该楼电气施工项目为：配电系统、动力和照明系统、电话系统、有线电视系统、防盗对讲系统、宽带网布线系统、消防报警系统、防雷及接地系统。三、施工前准备阶段１．技术准备熟悉图纸，参加会审，组织技术交底。电气专业应与土建专业密切配合，电气管沿墙及顶板暗敷。电气施工人员要认真审阅图纸，审图中要参照其他专业图纸，以减少交叉作业时出现的问题。主体工程沿墙及顶板敷设，包括箱盒位置、标高尺寸及要求应与土建密切配合。２．材料准备编制材料计划、任务书，及外加工订货计划，提出技术及质量要求，主要设备应提出进场时间，提出总的材料计划，有利于施工过程中材料和成本控制， 施工人员配置合理， 以做到责任到人、 各尽其责。进入现场的材料要有产品合格证、检验证书，产品按类别、型号堆码整仅供参考 [整理 ] 第 3 页 共 20 页齐，写好工程材料单，找监理报验、监理同意认可后方可使用，没有报验的材料不准使用，如发现不合格材料不准进场或挂牌说明。３．机具准备电气施工需用钢锯、 砂轮锯、电焊机、电钻、弯管器、液压弯管器、水平尺、盒尺、抄平工具等。４．施工人员技术配备电气施工人员技工为首，分别带领壮工各负其责人员配备30 人其中技工 15 人, 壮工 15 人。四、施工做法8-2#楼：㈡要工程为 380V/220V供电系统。㈡照明干线采用金属线槽沿竖井敷设，支线均采用 JDG管沿顶板及墙暗敷，地下二层人防层支线均采用镀锌钢管沿墙及顶板暗敷。㈢电话、电视、防盗对讲、宽带网布线：干线采用金属线槽沿竖井敷设，支线均采用JDG管沿顶板及墙暗敷。㈣消防系统： 地下二层人防层采用镀锌钢管暗敷，地下一层及地上部分均采用 SC及 JDG管暗敷。㈤防雷接地： 本工...
