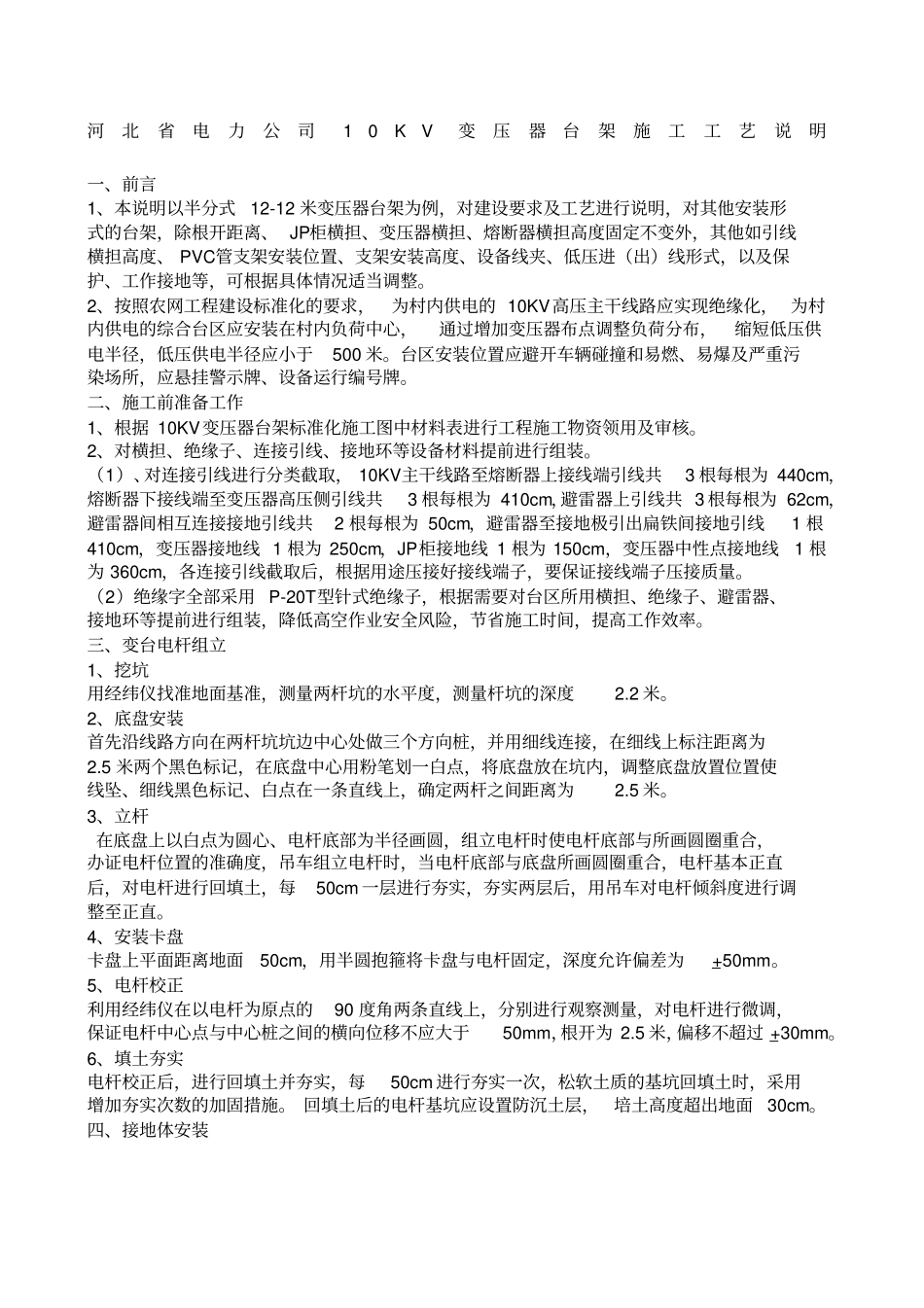

河北省电力公司10KV变压器台架施工工艺说明一、前言1、本说明以半分式12-12 米变压器台架为例，对建设要求及工艺进行说明，对其他安装形式的台架，除根开距离、 JP柜横担、变压器横担、熔断器横担高度固定不变外，其他如引线横担高度、 PVC管支架安装位置、支架安装高度、设备线夹、低压进（出）线形式，以及保护、工作接地等，可根据具体情况适当调整。2、按照农网工程建设标准化的要求，为村内供电的 10KV高压主干线路应实现绝缘化， 为村内供电的综合台区应安装在村内负荷中心，通过增加变压器布点调整负荷分布，缩短低压供电半径，低压供电半径应小于500 米。台区安装位置应避开车辆碰撞和易燃、易爆及严重污染场所，应悬挂警示牌、设备运行编号牌。二、施工前准备工作1、根据 10KV变压器台架标准化施工图中材料表进行工程施工物资领用及审核。2、对横担、绝缘子、连接引线、接地环等设备材料提前进行组装。（1）、对连接引线进行分类截取， 10KV主干线路至熔断器上接线端引线共3 根每根为 440cm，熔断器下接线端至变压器高压侧引线共3 根每根为 410cm，避雷器上引线共 3 根每根为 62cm，避雷器间相互连接接地引线共2 根每根为 50cm，避雷器至接地极引出扁铁间接地引线1 根410cm，变压器接地线 1 根为 250cm，JP柜接地线 1 根为 150cm，变压器中性点接地线1 根为 360cm，各连接引线截取后，根据用途压接好接线端子，要保证接线端子压接质量。（2）绝缘字全部采用 P-20T型针式绝缘子，根据需要对台区所用横担、绝缘子、避雷器、接地环等提前进行组装，降低高空作业安全风险，节省施工时间，提高工作效率。三、变台电杆组立1、挖坑用经纬仪找准地面基准，测量两杆坑的水平度，测量杆坑的深度2.2 米。2、底盘安装首先沿线路方向在两杆坑坑边中心处做三个方向桩，并用细线连接，在细线上标注距离为2.5 米两个黑色标记，在底盘中心用粉笔划一白点，将底盘放在坑内，调整底盘放置位置使线坠、细线黑色标记、白点在一条直线上，确定两杆之间距离为2.5 米。3、立杆在底盘上以白点为圆心、电杆底部为半径画圆，组立电杆时使电杆底部与所画圆圈重合，办证电杆位置的准确度，吊车组立电杆时，当电杆底部与底盘所画圆圈重合，电杆基本正直后，对电杆进行回填土，每50cm 一层进行夯实，夯实两层后，用吊车对电杆倾斜度进行调整至正直。4、安装卡盘卡盘上平面距离地面50cm，用半圆抱箍将卡盘与电杆固定，深度允许偏差为+50mm...
