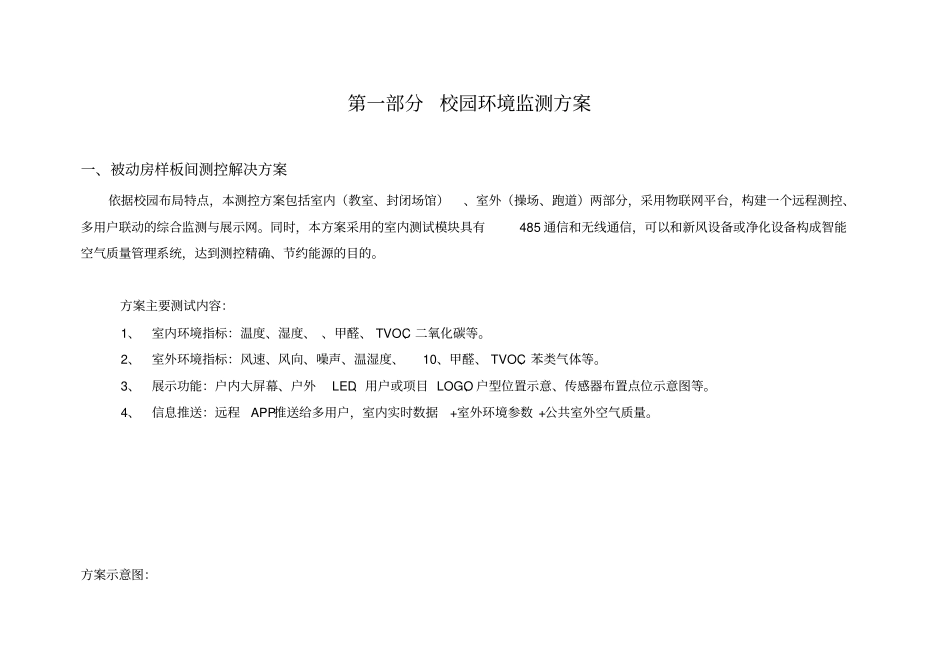

北京世纪建通科技股份有限公司2017-03-28 第一部分校园环境监测方案一、被动房样板间测控解决方案依据校园布局特点,本测控方案包括室内(教室、封闭场馆)、室外(操场、跑道)两部分,采用物联网平台,构建一个远程测控、多用户联动的综合监测与展示网。同时,本方案采用的室内测试模块具有485 通信和无线通信,可以和新风设备或净化设备构成智能空气质量管理系统,达到测控精确、节约能源的目的。方案主要测试内容:1、室内环境指标:温度、湿度、 、甲醛、 TVOC、二氧化碳等。2、室外环境指标:风速、风向、噪声、温湿度、10、甲醛、 TVOC、苯类气体等。3、展示功能:户内大屏幕、户外LED、用户或项目 LOGO、户型位置示意、传感器布置点位示意图等。4、信息推送:远程APP推送给多用户,室内实时数据+室外环境参数 +公共室外空气质量。方案示意图:第二部分技术指标建通科技云平台室外环境监测模块室外噪声监测模块远 程 大 屏 显 示(选购)室外气象监测模块建 通 服 务器室内显示室 外 大 屏 显 示(选购)室内空气质量监测模块一、室内空气质量监测模块安装方式:壁挂温度精度:±°C湿度精度: 3%CO?精度:± 50 ppm甲醛精度:± 10%读数TVOC:±10%读数:±10%读数供电: DC5V,miniUSB (用户提供 86 盒标准安装基座位置,预留220V电源)显示方式:彩色 LED预警通讯方式:内置 WiFi 设备尺寸: 150mm*150mm 二、校园室外环境监测模块安装方式:立式监测参数:温湿度、 PM10、甲醛、 TVOC、苯类;噪声(选配);风速风向(选配)温度精度:±°C;3%甲醛精度:± 10%读数TVOC:±10%读数:±10%读数供电: 220V显示方式:彩色 LED 通讯方式: 485、433M、GPRS设备尺寸: 300mm*200mm*2000mm三、显示与展示界面第三部分设备汇总与报价单位:万元组件配件数量单位市场单价市场小计市场价备注环境监测物联网平台远程物联网平台1套18000含 3 年服务费展示界面及 APP1套15000按用户需求定制开发界面小型服务器组1套16000现场组网及数据管理室外环境监测单元校园室外环境监测系统1套45000温湿度、、甲醛、 TVOC、苯类室外噪声模块1套8500选配(倍频程积分声级计)室外气象模块1套12000选配(风速、风向)室内环境监测单元室内环境与空气质量测试系统20个1980按 20 间教案配置,依实际教室数量增减中继模块8个650依据现场环境增减室内大屏显示1套3600合计(万元)含税 17%,含运费、安装调试 ....
