校园网络综合布线系统设计方案VIP免费

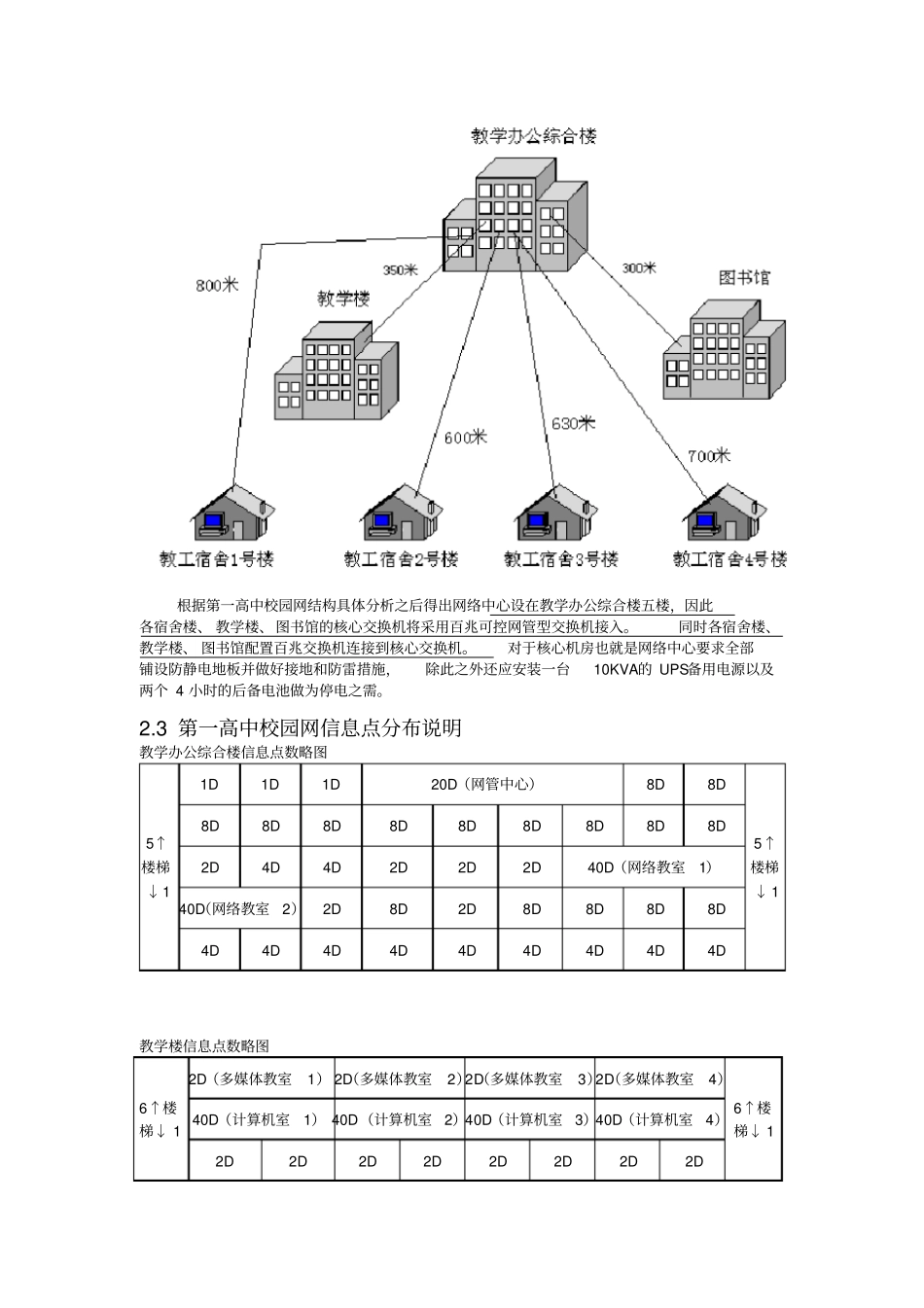

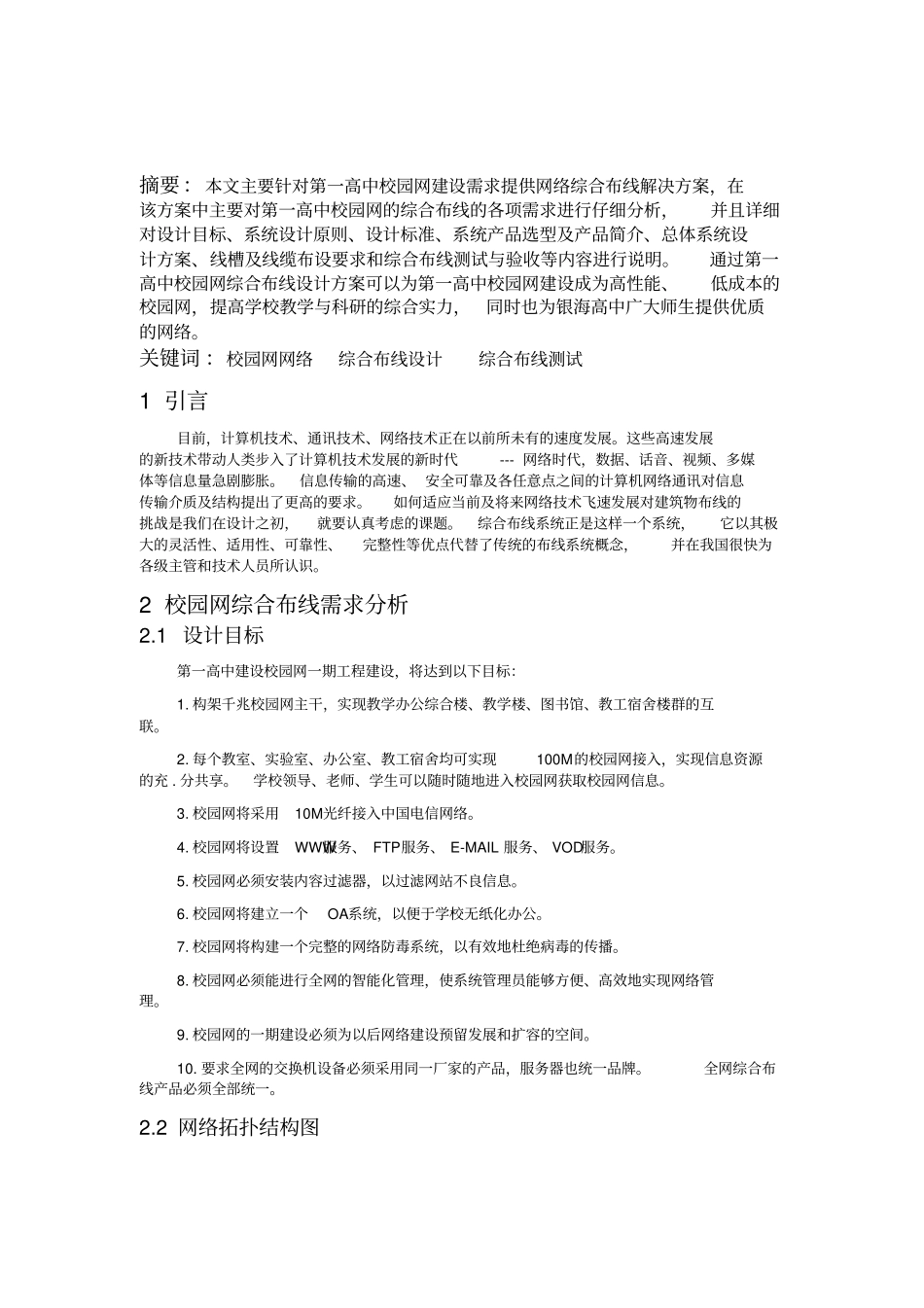

成绩：摘要：本文主要针对第一高中校园网建设需求提供网络综合布线解决方案，在该方案中主要对第一高中校园网的综合布线的各项需求进行仔细分析，并且详细对设计目标、系统设计原则、设计标准、系统产品选型及产品简介、总体系统设计方案、线槽及线缆布设要求和综合布线测试与验收等内容进行说明。通过第一高中校园网综合布线设计方案可以为第一高中校园网建设成为高性能、低成本的校园网，提高学校教学与科研的综合实力，同时也为银海高中广大师生提供优质的网络。关键词 ：校园网网络综合布线设计综合布线测试1 引言目前，计算机技术、通讯技术、网络技术正在以前所未有的速度发展。这些高速发展的新技术带动人类步入了计算机技术发展的新时代--- 网络时代，数据、话音、视频、多媒体等信息量急剧膨胀。信息传输的高速、 安全可靠及各任意点之间的计算机网络通讯对信息传输介质及结构提出了更高的要求。如何适应当前及将来网络技术飞速发展对建筑物布线的挑战是我们在设计之初，就要认真考虑的课题。综合布线系统正是这样一个系统，它以其极大的灵活性、适用性、可靠性、完整性等优点代替了传统的布线系统概念，并在我国很快为各级主管和技术人员所认识。2 校园网综合布线需求分析2.1 设计目标第一高中建设校园网一期工程建设，将达到以下目标：1. 构架千兆校园网主干，实现教学办公综合楼、教学楼、图书馆、教工宿舍楼群的互联。2. 每个教室、实验室、办公室、教工宿舍均可实现100M的校园网接入，实现信息资源的充 . 分共享。学校领导、老师、学生可以随时随地进入校园网获取校园网信息。3. 校园网将采用10M光纤接入中国电信网络。4. 校园网将设置WWW服务、 FTP服务、 E-MAIL 服务、 VOD服务。5. 校园网必须安装内容过滤器，以过滤网站不良信息。6. 校园网将建立一个OA系统，以便于学校无纸化办公。7. 校园网将构建一个完整的网络防毒系统，以有效地杜绝病毒的传播。8. 校园网必须能进行全网的智能化管理，使系统管理员能够方便、高效地实现网络管理。9. 校园网的一期建设必须为以后网络建设预留发展和扩容的空间。10. 要求全网的交换机设备必须采用同一厂家的产品，服务器也统一品牌。全网综合布线产品必须全部统一。2.2 网络拓扑结构图根据第一高中校园网结构具体分析之后得出网络中心设在教学办公综合楼五楼，因此各宿舍楼、 教学楼、图书馆的核心交换机将采用百兆可控网管型交换机接入。同时各宿舍楼、教学楼、 图...
