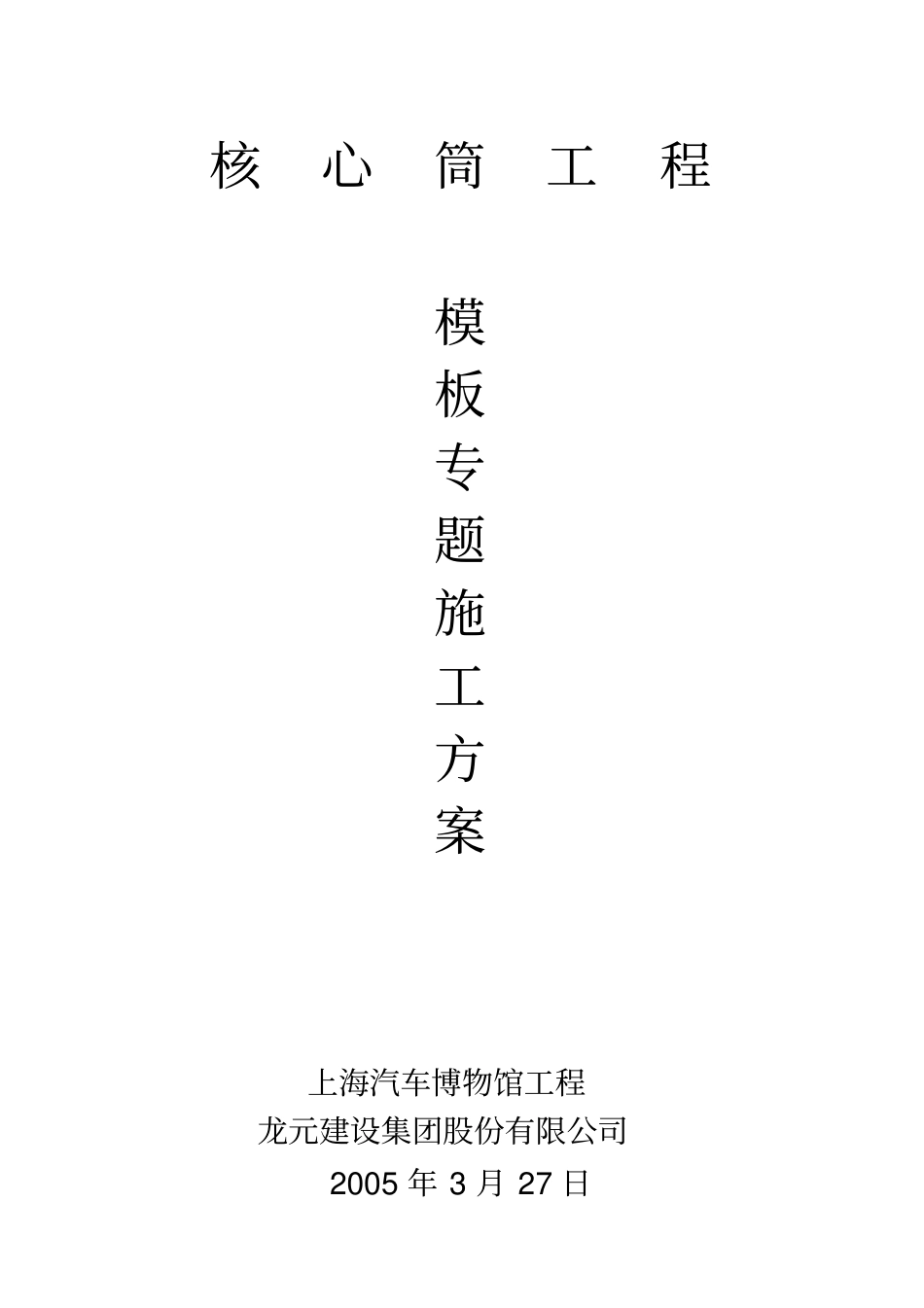

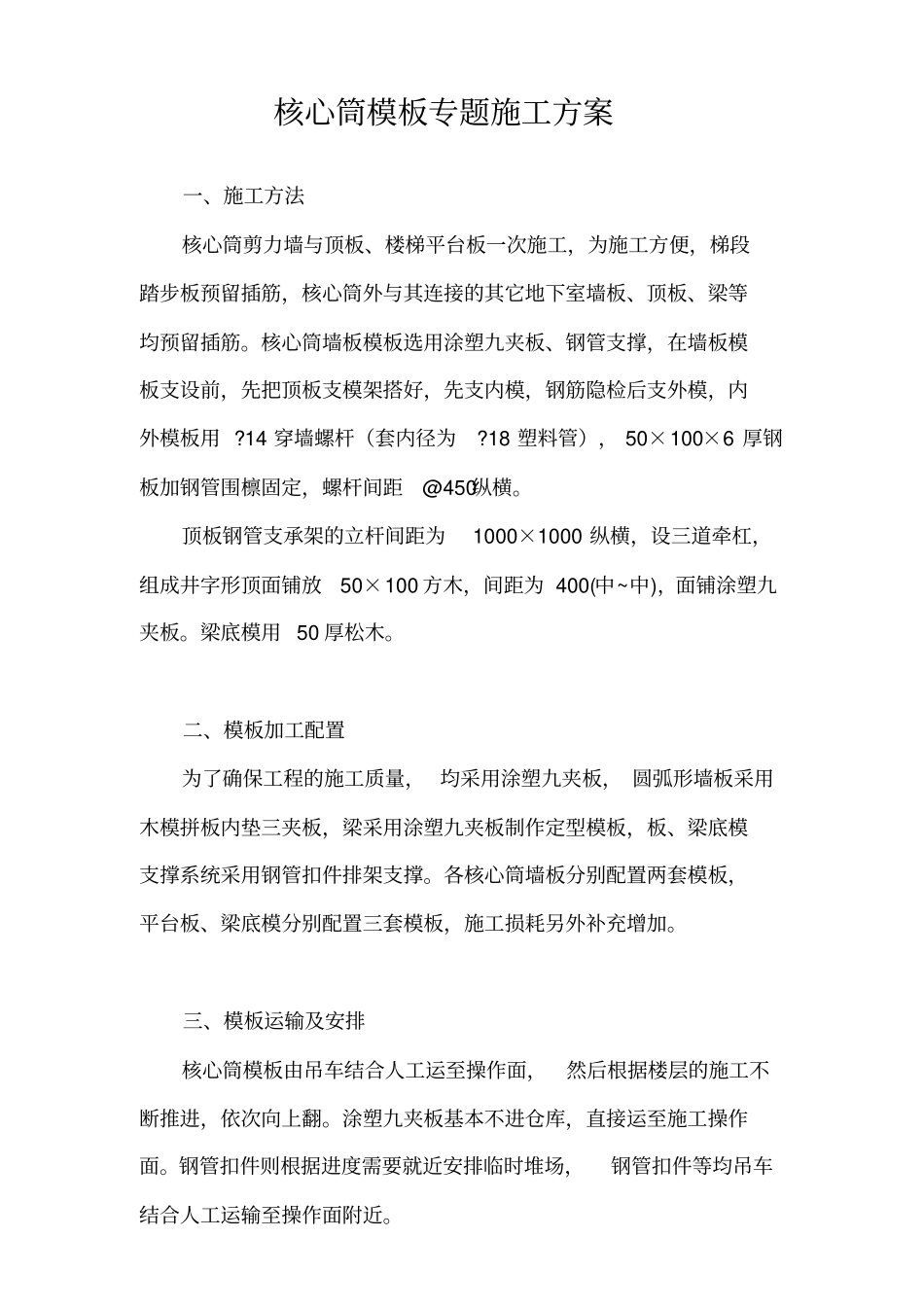

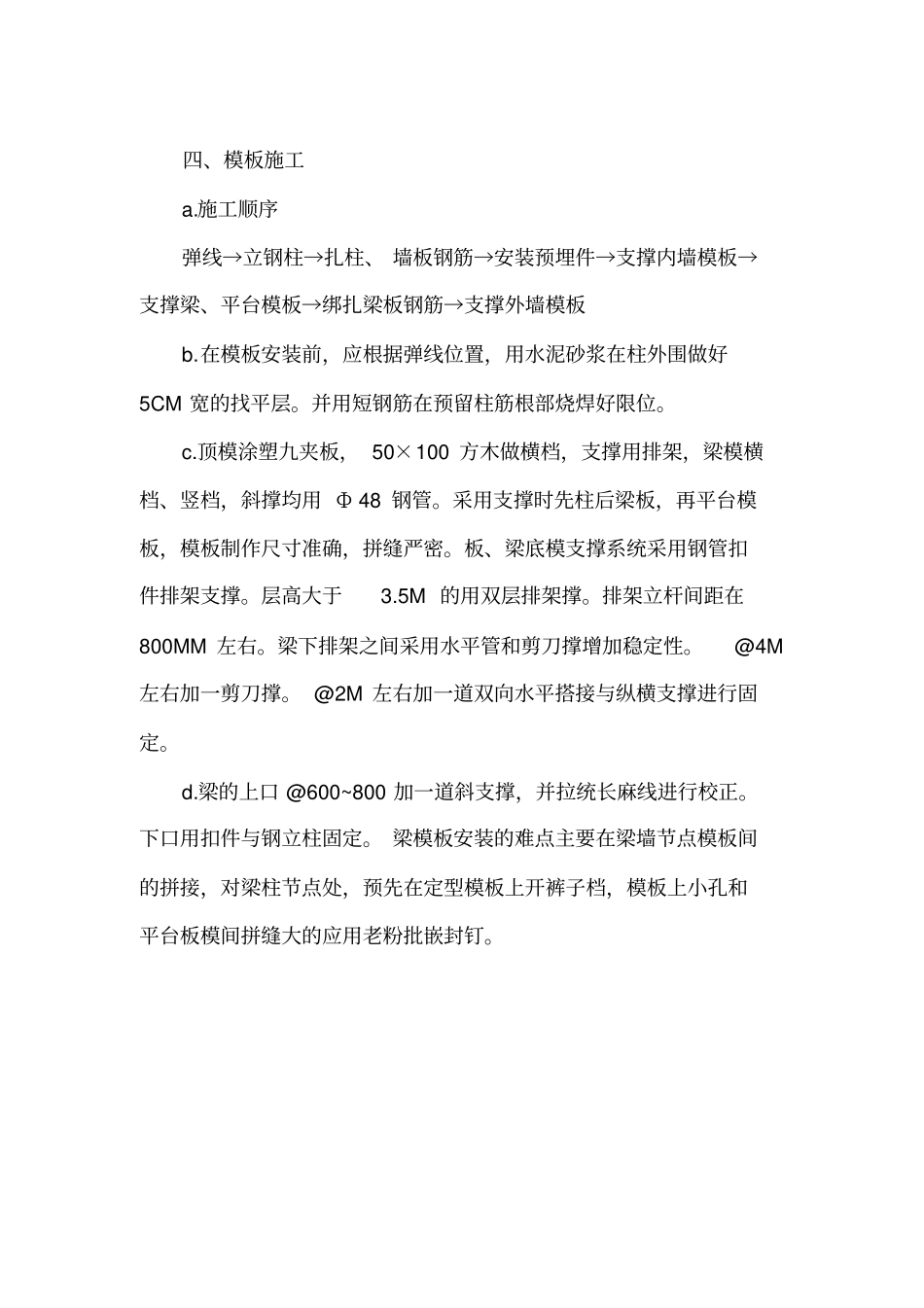

核心筒工程模板专题施工方案上海汽车博物馆工程龙元建设集团股份有限公司2005 年 3 月 27 日核心筒模板专题施工方案一、施工方法核心筒剪力墙与顶板、楼梯平台板一次施工，为施工方便，梯段踏步板预留插筋，核心筒外与其连接的其它地下室墙板、顶板、梁等均预留插筋。核心筒墙板模板选用涂塑九夹板、钢管支撑，在墙板模板支设前，先把顶板支模架搭好，先支内模，钢筋隐检后支外模，内外模板用 ?14 穿墙螺杆（套内径为?18 塑料管）， 50×100×6 厚钢板加钢管围檩固定，螺杆间距@450纵横。顶板钢管支承架的立杆间距为1000×1000 纵横，设三道牵杠，组成井字形顶面铺放50×100 方木，间距为 400(中~中)，面铺涂塑九夹板。梁底模用 50 厚松木。二、模板加工配置为了确保工程的施工质量， 均采用涂塑九夹板， 圆弧形墙板采用木模拼板内垫三夹板，梁采用涂塑九夹板制作定型模板，板、梁底模支撑系统采用钢管扣件排架支撑。各核心筒墙板分别配置两套模板，平台板、梁底模分别配置三套模板，施工损耗另外补充增加。三、模板运输及安排核心筒模板由吊车结合人工运至操作面，然后根据楼层的施工不断推进，依次向上翻。涂塑九夹板基本不进仓库，直接运至施工操作面。钢管扣件则根据进度需要就近安排临时堆场，钢管扣件等均吊车结合人工运输至操作面附近。四、模板施工a.施工顺序弹线→立钢柱→扎柱、 墙板钢筋→安装预埋件→支撑内墙模板→支撑梁、平台模板→绑扎梁板钢筋→支撑外墙模板b.在模板安装前，应根据弹线位置，用水泥砂浆在柱外围做好5CM 宽的找平层。并用短钢筋在预留柱筋根部烧焊好限位。c.顶模涂塑九夹板， 50×100 方木做横档，支撑用排架，梁模横档、竖档，斜撑均用 Ф 48 钢管。采用支撑时先柱后梁板，再平台模板，模板制作尺寸准确，拼缝严密。板、梁底模支撑系统采用钢管扣件排架支撑。层高大于3.5M 的用双层排架撑。排架立杆间距在800MM 左右。梁下排架之间采用水平管和剪刀撑增加稳定性。@4M左右加一剪刀撑。 @2M 左右加一道双向水平搭接与纵横支撑进行固定。d.梁的上口 @600~800 加一道斜支撑，并拉统长麻线进行校正。下口用扣件与钢立柱固定。 梁模板安装的难点主要在梁墙节点模板间的拼接，对梁柱节点处，预先在定型模板上开裤子档，模板上小孔和平台板模间拼缝大的应用老粉批嵌封钉。12对拉螺杆＠ 450满堂架48x3.5@1000x1000梁平台板墙板48x3.5@1800楼板支模示意图墙板五、预埋件、预留洞a.在施工前...
