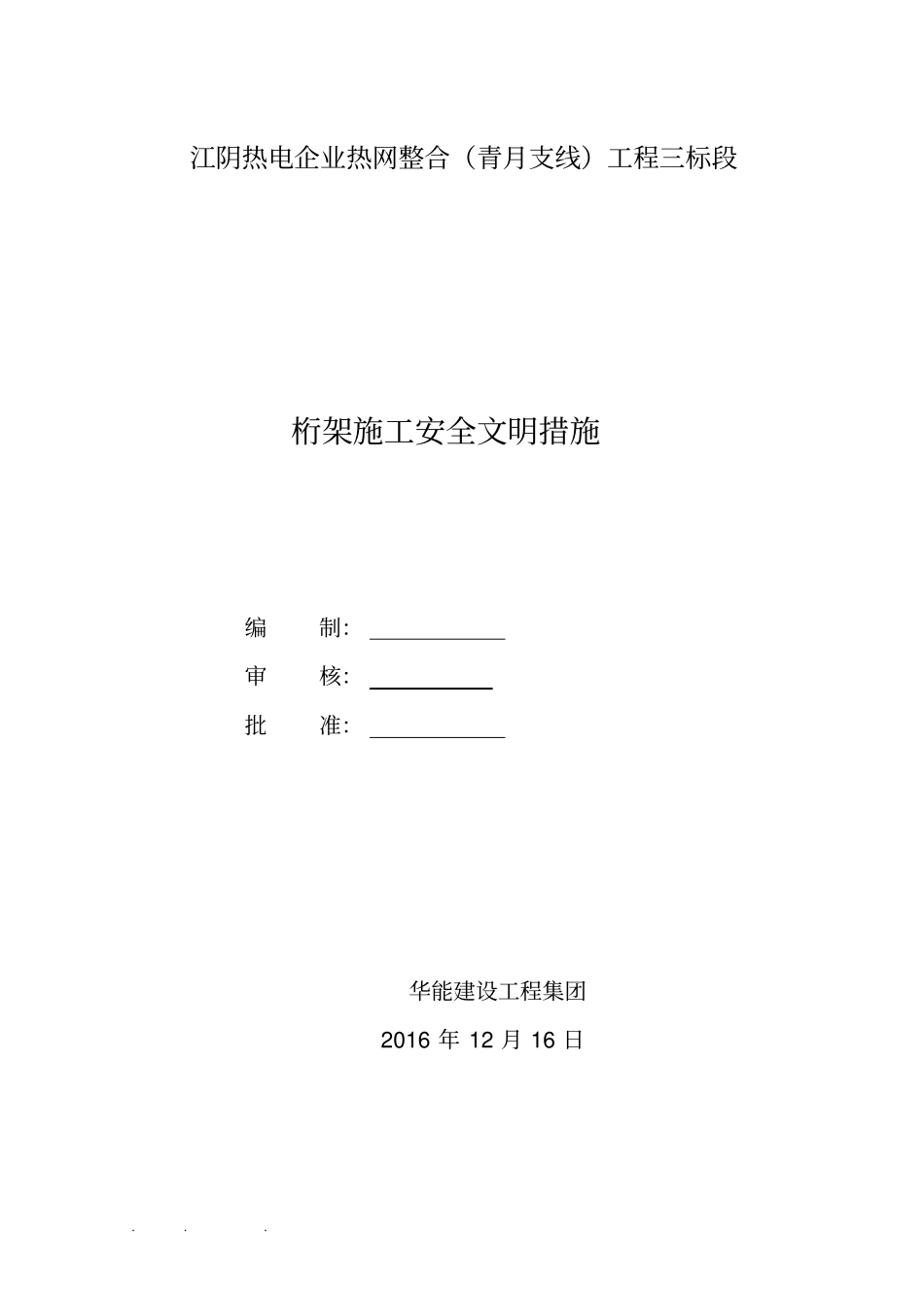

江阴热电企业热网整合（青月支线）工程三标段桁架施工安全文明措施编制：审核：批准：华能建设工程集团2016 年 12 月 16 日

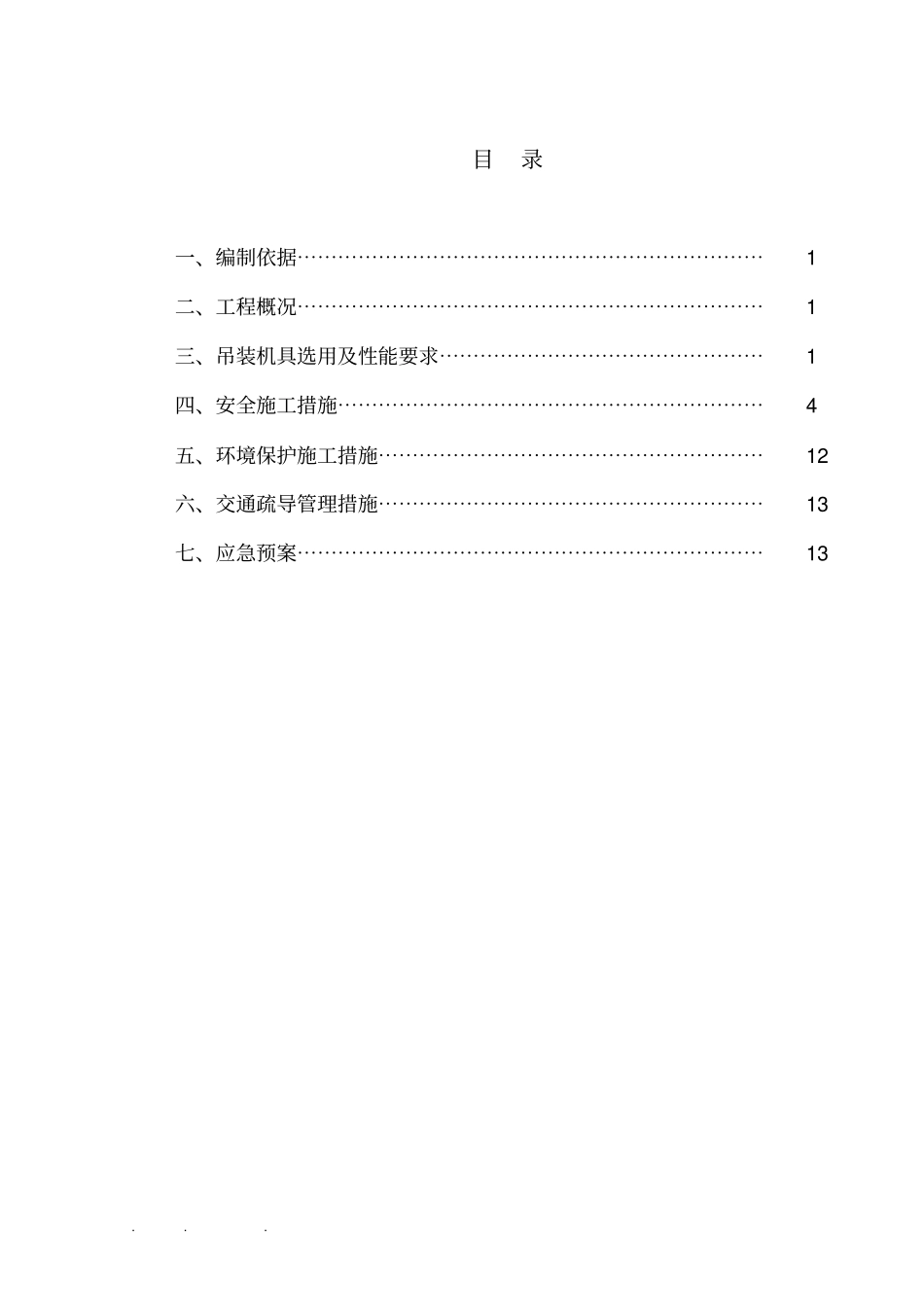

目录一、编制依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1 二、工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1 三、吊装机具选用及性能要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1 四、安全施工措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4 五、环境保护施工措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12 六、交通疏导管理措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13 七、应急预案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13

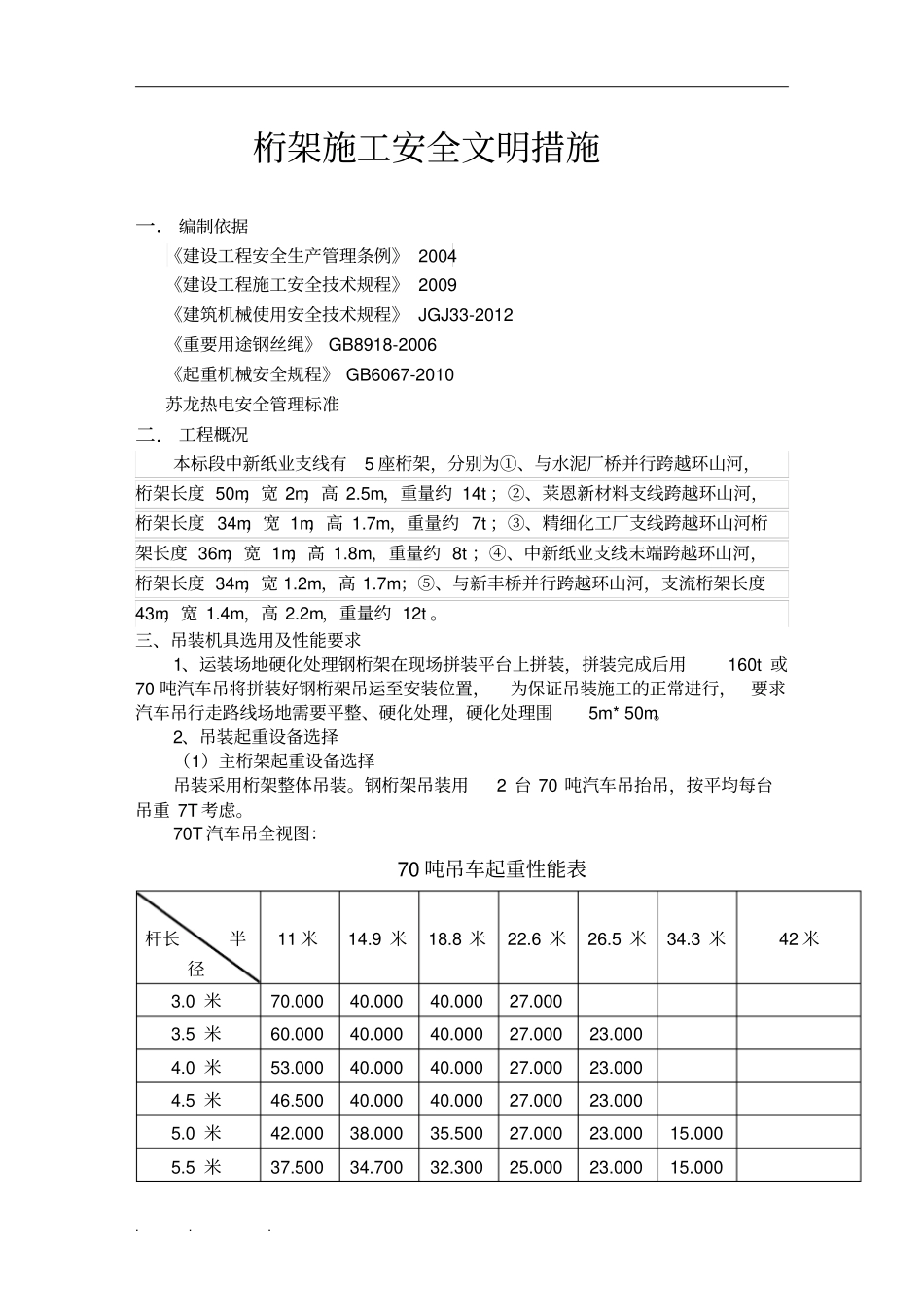

桁架施工安全文明措施一． 编制依据《建设工程安全生产管理条例》 2004 《建设工程施工安全技术规程》 2009 《建筑机械使用安全技术规程》 JGJ33-2012 《重要用途钢丝绳》 GB8918-2006 《起重机械安全规程》 GB6067-2010 苏龙热电安全管理标准二． 工程概况本标段中新纸业支线有5 座桁架，分别为①、与水泥厂桥并行跨越环山河，桁架长度 50m，宽 2m，高 2
5m，重量约 14t ；②、莱恩新材料支线跨越环山河，桁架长度 34m，宽 1m，高 1
7m，重量约 7t ；③、精细化工厂支线跨越环山河桁架长度 36m，宽 1m，高 1
8m，重量约 8t ；④、中新纸业支线末端跨越环山河，桁架长度 34m，宽 1
2m，高 1
7m；⑤、与新丰桥并行跨越环山河，支流桁架长度43m，宽 1
4m，高 2
2m，重量约 12t
三、吊装机具选用及性能要求1、运装场地硬化处理钢桁架在现场拼装平台上拼装，拼装完成后用160t 或70 吨汽车吊将拼装好钢桁架吊运至安装位置，为保证吊装施工的正常进行，要求汽车吊行走路线场地需要平整、硬化处理，硬化处理围5m* 5
