框排架模板施工专项方案VIP免费

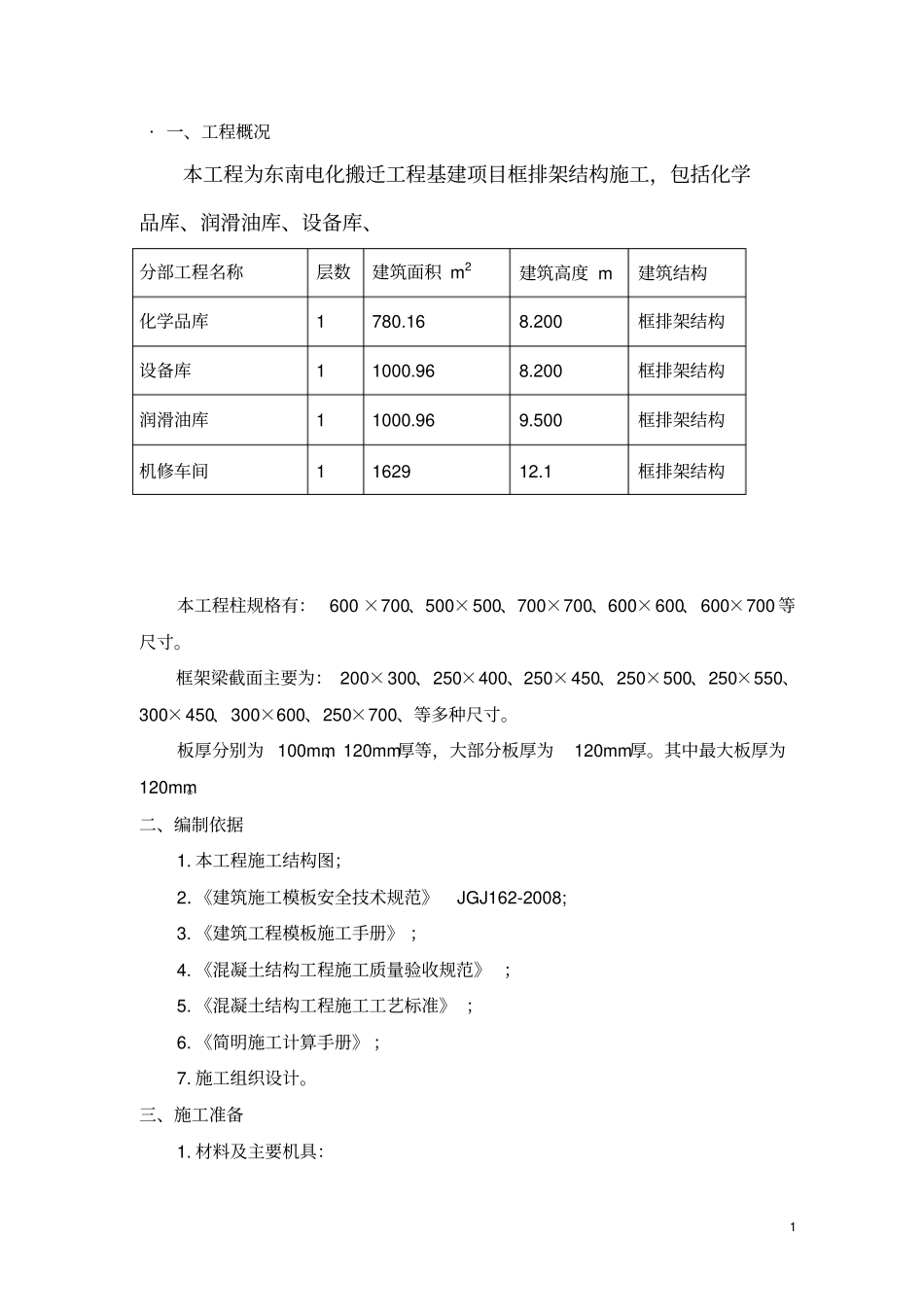

框排架模板施工专项方案_第1页
1/31

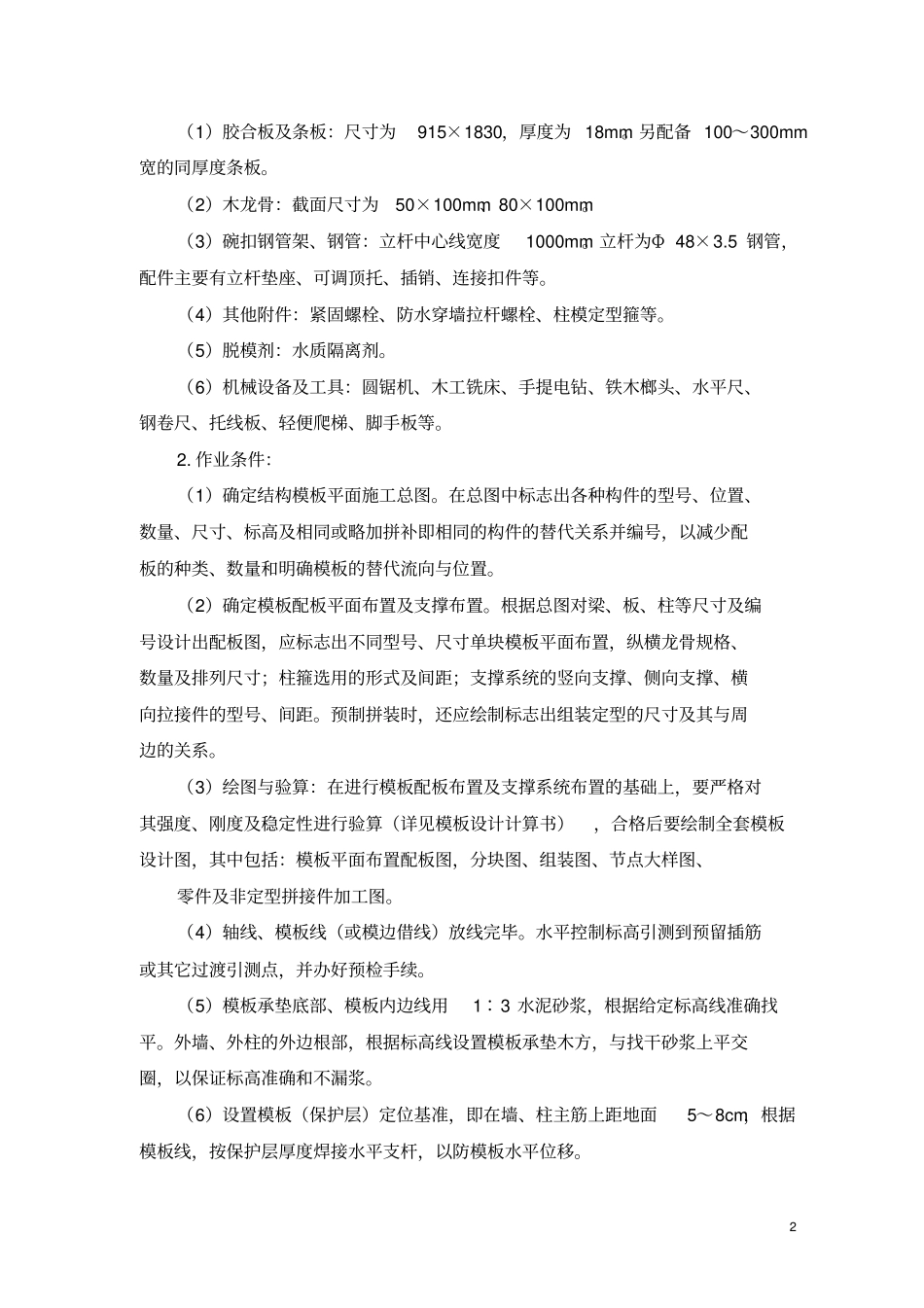

框排架模板施工专项方案_第2页
2/31

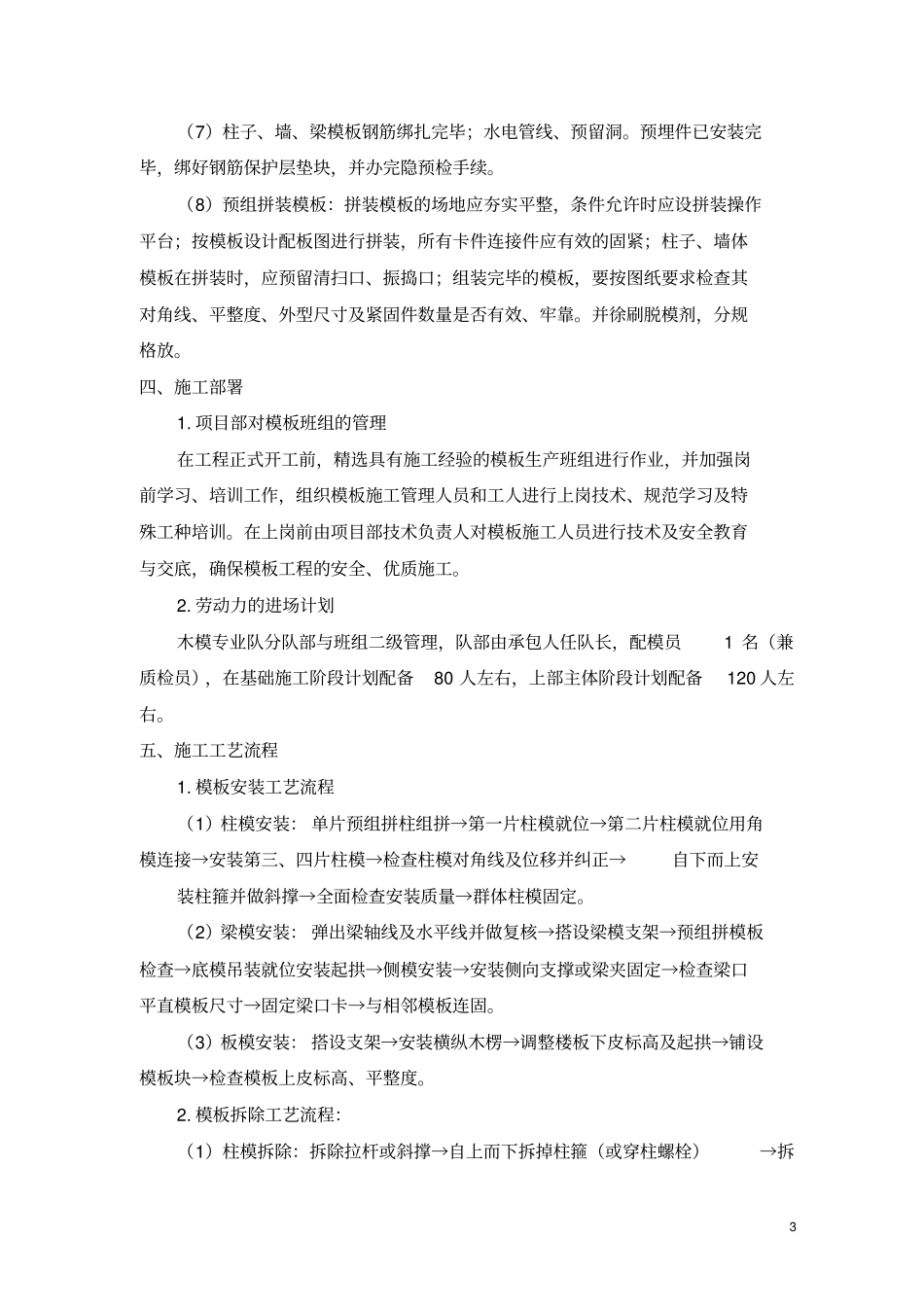

框排架模板施工专项方案_第3页
3/31
1 · 一、工程概况本工程为东南电化搬迁工程基建项目框排架结构施工,包括化学品库、润滑油库、设备库、分部工程名称层数建筑面积 m2建筑高度 m 建筑结构化学品库1 780.16 8.200 框排架结构设备库1 1000.96 8.200 框排架结构润滑油库1 1000.96 9.500 框排架结构机修车间1 1629 12.1 框排架结构本工程柱规格有: 600 ×700、500×500、700×700、600×600、600×700 等尺寸。框架梁截面主要为: 200×300、250×400、250×450、250×500、250×550、300×450、300×600、250×700、等多种尺寸。板厚分别为 100mm、120mm厚等,大部分板厚为120mm厚。其中最大板厚为120mm。二、编制依据1. 本工程施工结构图;2.《建筑施工模板安全技术规范》JGJ162-2008;3. 《建筑工程模板施工手册》 ;4. 《混凝土结构工程施工质量验收规范》 ;5. 《混凝土结构工程施工工艺标准》 ;6. 《简明施工计算手册》 ;7. 施工组织设计。三、施工准备1. 材料及主要机具:2 (1)胶合板及条板:尺寸为915×1830,厚度为 18mm。另配备 100~300mm宽的同厚度条板。(2)木龙骨:截面尺寸为50×100mm、80×100mm。(3)碗扣钢管架、钢管:立杆中心线宽度1000mm。立杆为Φ 48×3.5 钢管,配件主要有立杆垫座、可调顶托、插销、连接扣件等。(4)其他附件:紧固螺栓、防水穿墙拉杆螺栓、柱模定型箍等。(5)脱模剂:水质隔离剂。(6)机械设备及工具:圆锯机、木工铣床、手提电钻、铁木榔头、水平尺、钢卷尺、托线板、轻便爬梯、脚手板等。2. 作业条件:(1)确定结构模板平面施工总图。在总图中标志出各种构件的型号、位置、数量、尺寸、标高及相同或略加拼补即相同的构件的替代关系并编号,以减少配板的种类、数量和明确模板的替代流向与位置。(2)确定模板配板平面布置及支撑布置。根据总图对梁、板、柱等尺寸及编号设计出配板图,应标志出不同型号、尺寸单块模板平面布置,纵横龙骨规格、数量及排列尺寸;柱箍选用的形式及间距;支撑系统的竖向支撑、侧向支撑、横向拉接件的型号、间距。预制拼装时,还应绘制标志出组装定型的尺寸及其与周边的关系。(3)绘图与验算:在进行模板配板布置及支撑系统布置的基础上,要严格对其强度、刚度及稳定性进行验算(详见模板设计计算书),合格后要绘制全套模板设计图,其中包括:模板平面布置配板图,分块图、组装图、节点大样图、零件及非定型拼接件加工图。(4)轴线、模板线(或模边借线)放...
