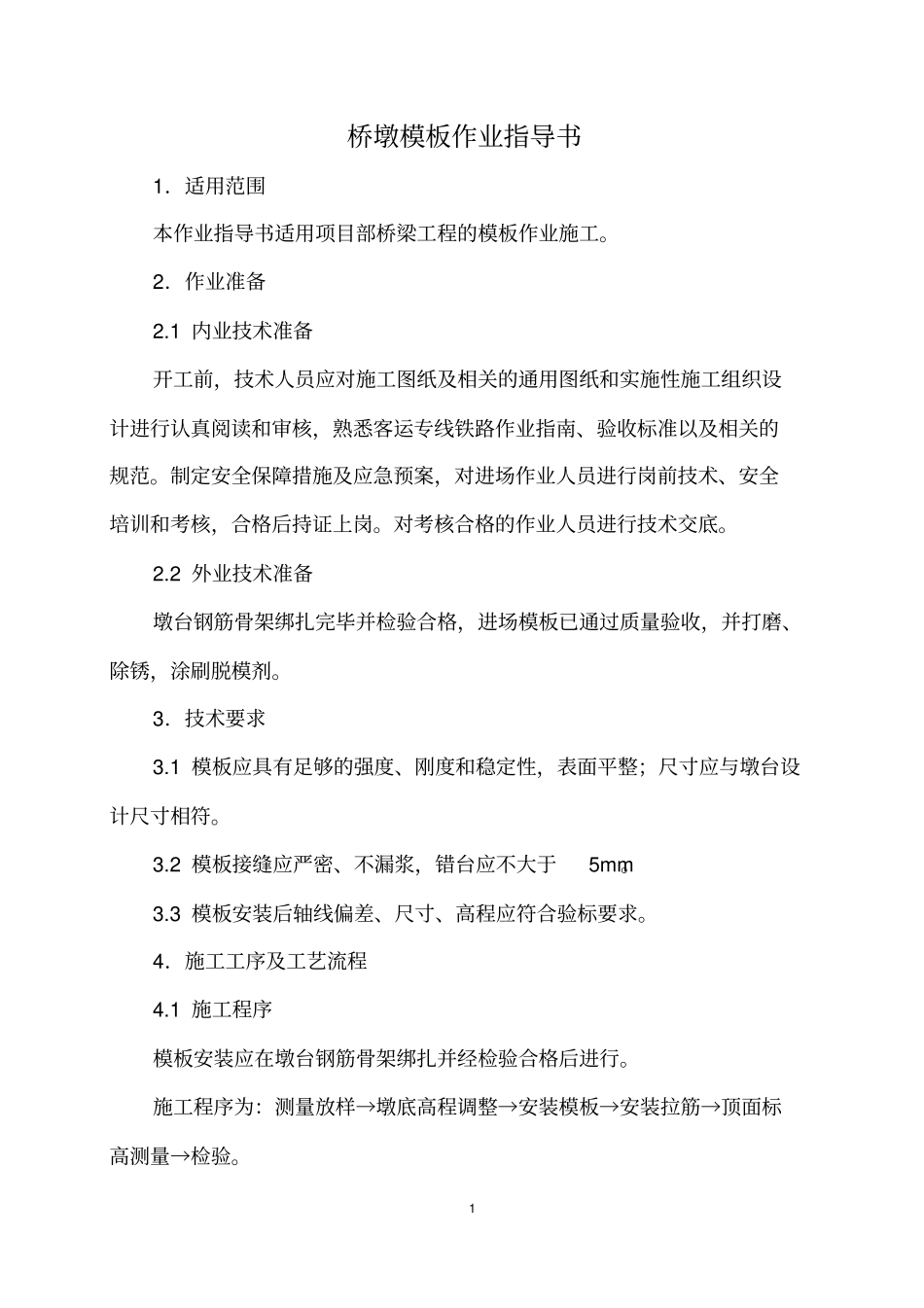

1 桥墩模板作业指导书1．适用范围本作业指导书适用项目部桥梁工程的模板作业施工。2．作业准备2.1 内业技术准备开工前，技术人员应对施工图纸及相关的通用图纸和实施性施工组织设计进行认真阅读和审核，熟悉客运专线铁路作业指南、验收标准以及相关的规范。制定安全保障措施及应急预案，对进场作业人员进行岗前技术、安全培训和考核，合格后持证上岗。对考核合格的作业人员进行技术交底。2.2 外业技术准备墩台钢筋骨架绑扎完毕并检验合格，进场模板已通过质量验收，并打磨、除锈，涂刷脱模剂。3．技术要求3.1 模板应具有足够的强度、刚度和稳定性，表面平整；尺寸应与墩台设计尺寸相符。3.2 模板接缝应严密、不漏浆，错台应不大于5mm。3.3 模板安装后轴线偏差、尺寸、高程应符合验标要求。4．施工工序及工艺流程4.1 施工程序模板安装应在墩台钢筋骨架绑扎并经检验合格后进行。施工程序为：测量放样→墩底高程调整→安装模板→安装拉筋→顶面标高测量→检验。2 4.2 工艺流程合格进入下道工序合格合格监理工程师检查质检工程师检查模板自检标高测量模板调整安装拉筋安装模板监理工程师检验弹墨线墩台放样凿毛图 4.2 桥墩模板作业的施工工艺流程图5．施工要求5.1 施工准备对进场的模板强度、刚度、稳定性及结构尺寸进行检验，合格的进行除锈打磨并涂刷脱模剂 , 堆放整齐。5.2 施工工艺5.2.1 模板选用模板采用组合钢模板，自身有一定的刚度、强度和稳定性，用H 钢焊成3 骨架能增加刚度和强度，用钢板作为面板可以提高墩身表面光洁度，有利用于保证墩身混凝土的质量和尺寸精度，可以增加倒运次数等优点。钢模板在施工中便于安装、拆卸和运输，保证结构表面的整体性，能严格控制截面尺寸及各部位尺寸，模板接缝平顺，模面平整，转角光滑，连接孔准确。5.2.2 模板检查模板安装前先试拼，试拼合格后编号，之后方在墩位上进行安装。对检查合格的模板进行两次抛光、打磨除锈处理。5.2.3 模板的安装①墩身模板应采用大块整体钢模，在墩身顺线路方向中间设置拉筋。②墩身上下节模板， 采用φ 16 螺栓连接。安装时模板的接缝不得漏浆 （特别是拉筋孔位置），采用双面胶带填塞缝隙。浇筑混凝土前要将模板内侧涂刷新机油作为脱模剂。安装底节模板前，检查承台顶高程及外轮廓线，不符合要求时凿除或用砂浆找平处理，以确保墩身模板准确就位及模板的垂直度符合要求。承台顶面与模板联结面要平整，无缝隙，防止水泥浆流失。③模板吊装组拼时...
