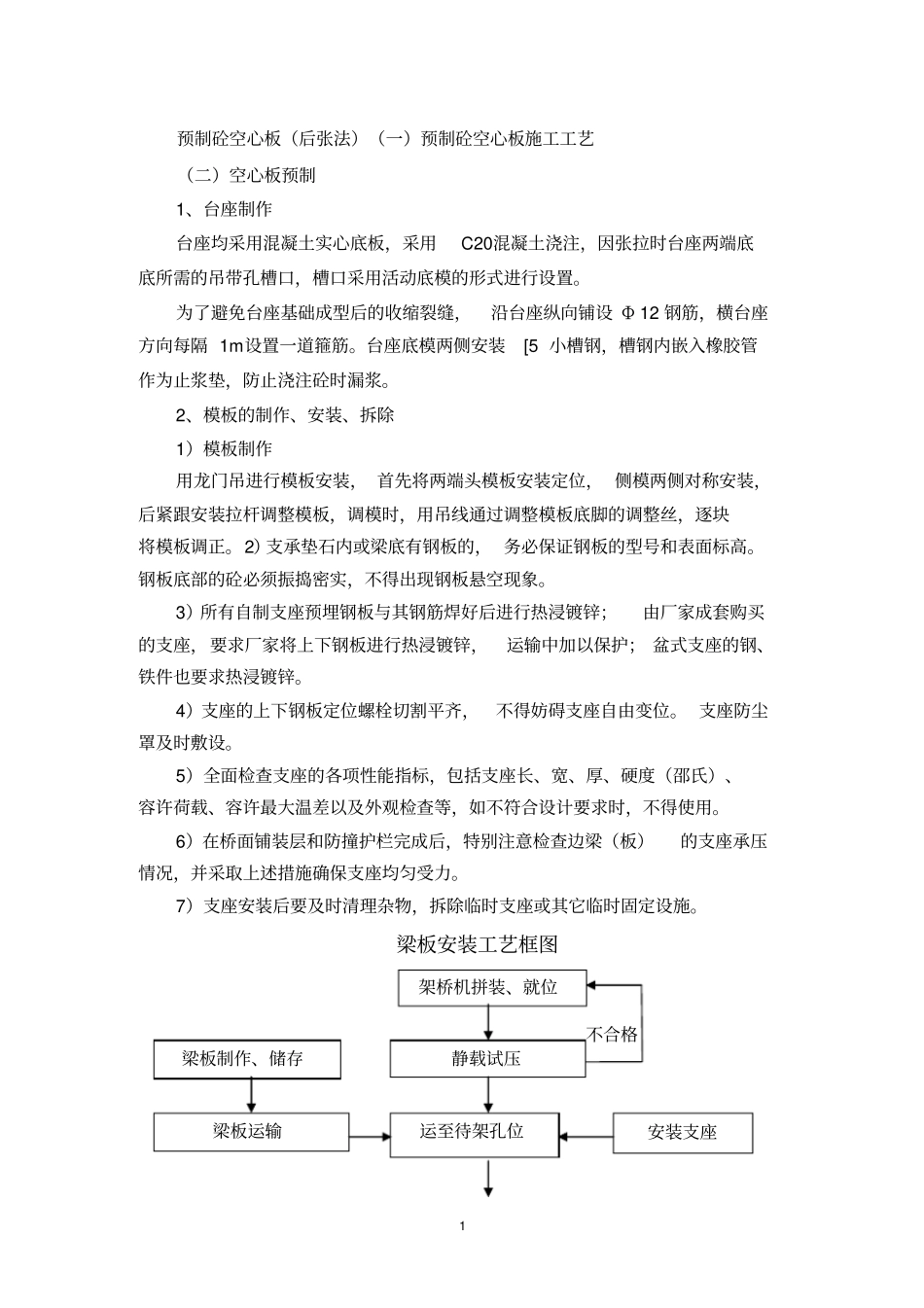

1 预制砼空心板（后张法）（一）预制砼空心板施工工艺（二）空心板预制1、台座制作台座均采用混凝土实心底板，采用C20混凝土浇注，因张拉时台座两端底底所需的吊带孔槽口，槽口采用活动底模的形式进行设置。为了避免台座基础成型后的收缩裂缝，沿台座纵向铺设 Φ 12 钢筋，横台座方向每隔 1m设置一道箍筋。台座底模两侧安装[5 小槽钢，槽钢内嵌入橡胶管作为止浆垫，防止浇注砼时漏浆。2、模板的制作、安装、拆除1）模板制作用龙门吊进行模板安装， 首先将两端头模板安装定位， 侧模两侧对称安装，后紧跟安装拉杆调整模板，调模时，用吊线通过调整模板底脚的调整丝，逐块将模板调正。2）支承垫石内或梁底有钢板的， 务必保证钢板的型号和表面标高。钢板底部的砼必须振捣密实，不得出现钢板悬空现象。3）所有自制支座预埋钢板与其钢筋焊好后进行热浸镀锌；由厂家成套购买的支座，要求厂家将上下钢板进行热浸镀锌，运输中加以保护； 盆式支座的钢、铁件也要求热浸镀锌。4）支座的上下钢板定位螺栓切割平齐，不得妨碍支座自由变位。 支座防尘罩及时敷设。5）全面检查支座的各项性能指标，包括支座长、宽、厚、硬度（邵氏）、容许荷载、容许最大温差以及外观检查等，如不符合设计要求时，不得使用。6）在桥面铺装层和防撞护栏完成后，特别注意检查边梁（板）的支座承压情况，并采取上述措施确保支座均匀受力。7）支座安装后要及时清理杂物，拆除临时支座或其它临时固定设施。梁板安装工艺框图不合格架桥机拼装、就位静载试压安装支座运至待架孔位梁板运输梁板制作、储存2 落梁就位准备下一片梁架设本孔架设完成架桥机前移至另一孔3 3) 空心板采用胶囊施工时，应采取有效措施防止胶囊上浮。4 5 （三）质量保证措施1、施工前，组织技术人员认真会审设计文件和图纸，切实了解和掌握工程的要求和施工技术标准，发现问题及时向业主或设计单位提出书面报告。2、根据工程的要求和特点，组织编写具体实施的施工组织设计，编制施工计划，落实人员、设备。3、做好各项施工技术交底工作，使各施工人员真正做到心中有数，确保施工操作过程的准确性和规范性。4、对工程的特殊和重点部位和工序，专门制订施工方案，并加大监视的力度和控制手段，执行自检、互检和交接检制度，使工程施工的每个部位、工序的形成均达到优良标准。5、对施工中各类测量仪器及试验设备，按规定做好计量检定工作，以保证计量设备的准确。坚决执行原材的进货验证和检验制度，...
