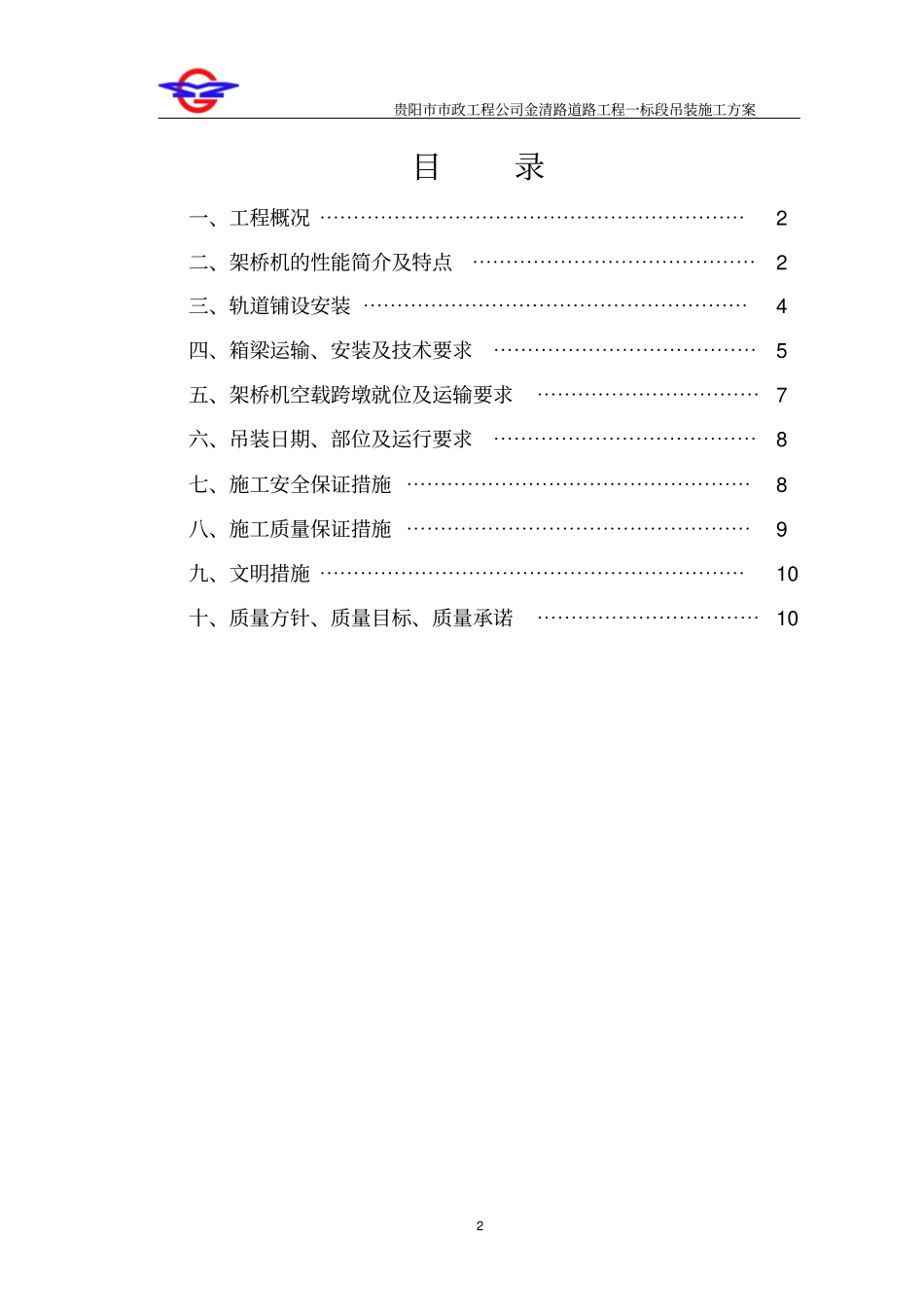

贵阳市金清路道路工程一标段吊装施工方案审批：审核：编制：贵阳市政建设有限责任公司二零一零 年月日贵阳市市政工程公司金清路道路工程一标段吊装施工方案1 贵阳市市政工程公司金清路道路工程一标段吊装施工方案2 目录一、工程概况 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 二、架桥机的性能简介及特点⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 三、轨道铺设安装 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4 四、箱梁运输、安装及技术要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5 五、架桥机空载跨墩就位及运输要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7 六、吊装日期、部位及运行要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8 七、施工安全保证措施 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8 八、施工质量保证措施 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9 九、文明措施 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10 十、质量方针、质量目标、质量承诺⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10贵阳市市政工程公司金清路道路工程一标段吊装施工方案3 一、 工程概况砂锅寨大桥为贵阳市金清路道路工程的子项目，位于贵阳市金清路道路工程一标段（ K0+000~K2+240）内，桥梁起点桩号为K1+832，终点桩号为 K2+093（含桥太），全桥长 261m，桥面宽度 2×15.5m，桥梁分为左、右双幅，结构独立，桥梁分为两联，第一联为3×35 米，第二联为4×35 米，上部结构采用跨简支变连续预制小箱梁，共 70 快。箱梁高度1.8m、板顶宽 2.4m 和 2.85m。板底宽度 1.0m，全桥平面位于缓和曲线和圆曲线段。本桥纵坡0.3%，横坡 1.5%。二、架桥机的性能和组装：1、架桥机性能简介及特点：（1）架桥机适用于 35m以下（含 35m），梁重 80 吨以下的混凝土预制梁的安装，采用过墩方梁。架桥机前、中支腿位置可以随意调整，提高架梁速度。同时并具有自重轻，安装拆卸和运输便利的特点。（2）主要参数和性能：a、主体钢结构尺寸跨径 35m 架桥机总长： 48m 尾部处伸长度： 16.5m 总高度： 6.5m 总宽度： 5m b、起重车 2 台，最大起重量40t ×2c、中支撑反向托轮组。d、前支腿轮箱。贵阳市市政工程公司金清路道路工程一标段吊装施工方案4 2、该机特点 A. 架桥机前支轮箱和中托反托架可以旋转，可满足大半径斜桥的要求。 B. 架桥机的主梁由标准节销板连接，总长度可以通过减少主梁节能满足小跨径条件下的过孔、架设要求。 C. 架桥机中支腿反向托轮组双面行走四个轮箱，以实现架桥机纵移过孔，...
