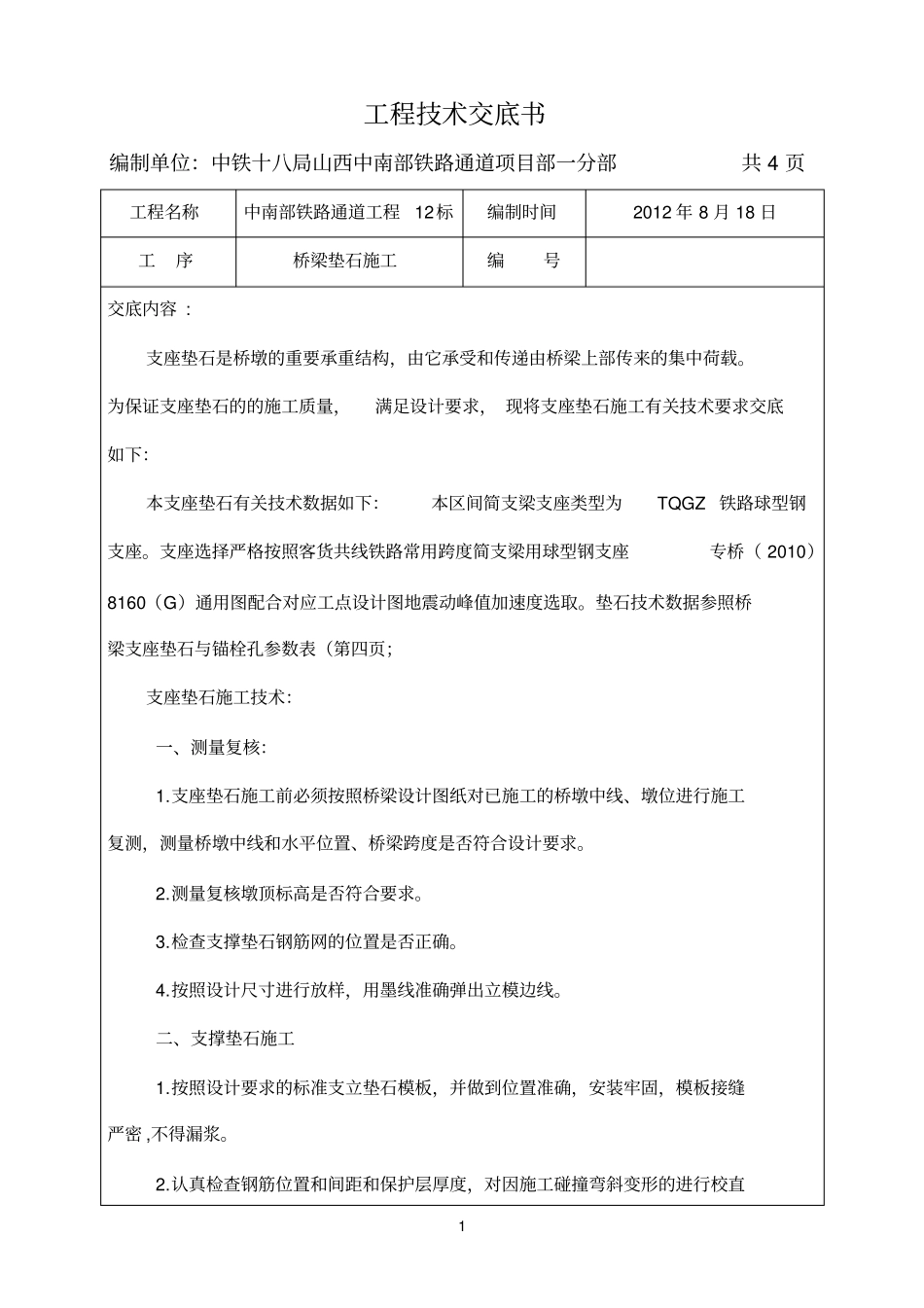

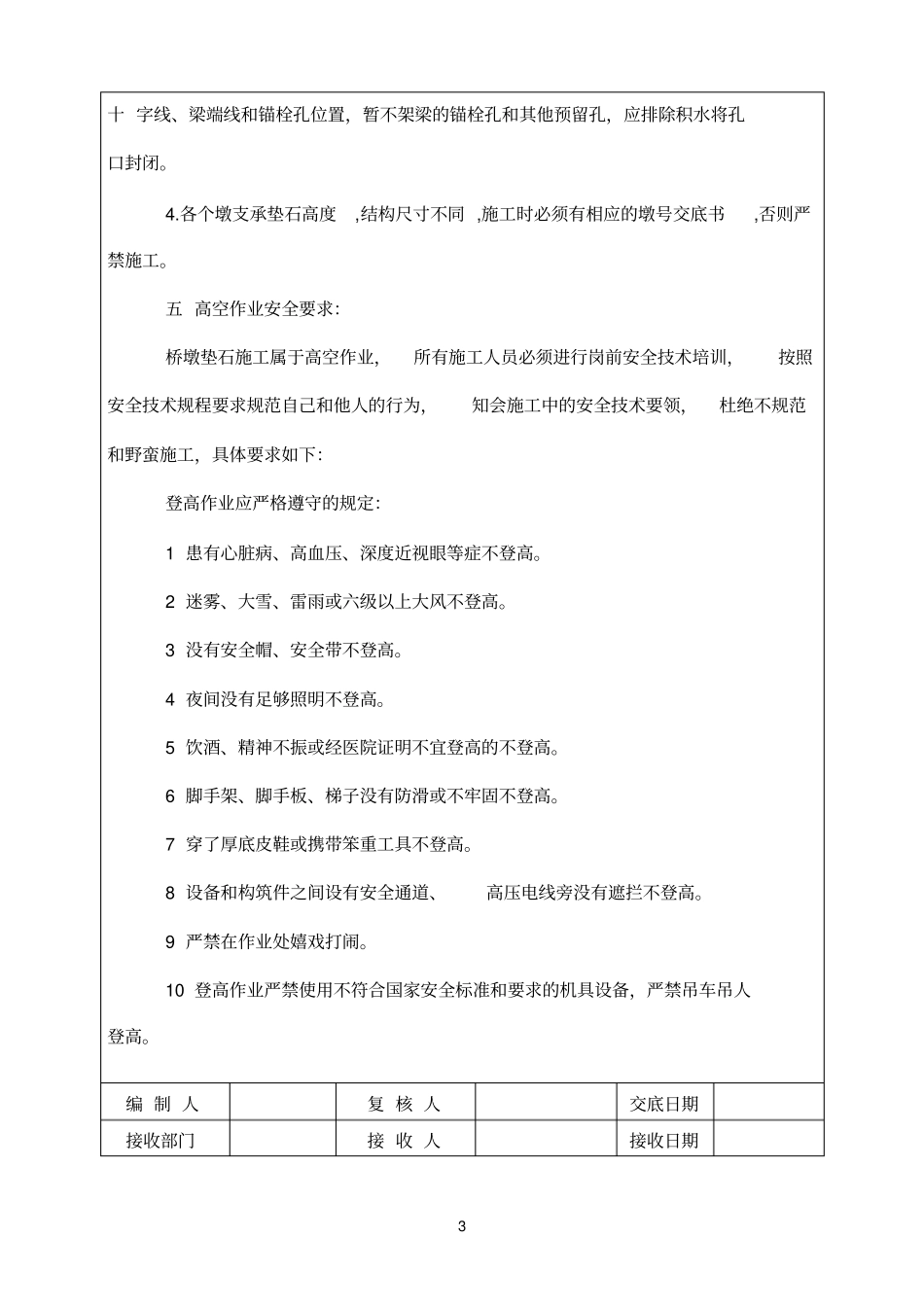

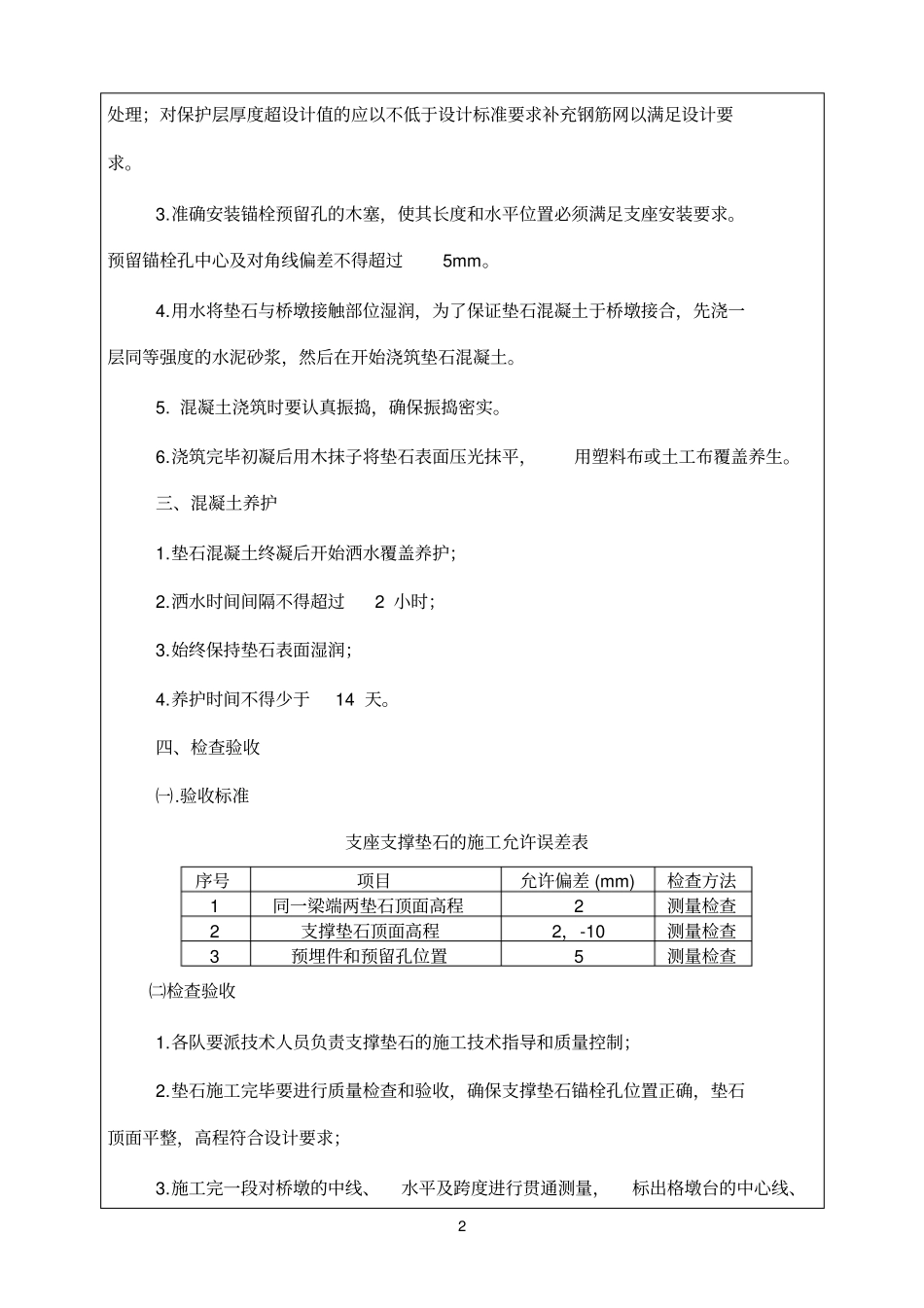

1 工程技术交底书编制单位：中铁十八局山西中南部铁路通道项目部一分部共 4 页工程名称中南部铁路通道工程12标编制时间2012 年 8 月 18 日工序桥梁垫石施工编号交底内容 : 支座垫石是桥墩的重要承重结构，由它承受和传递由桥梁上部传来的集中荷载。为保证支座垫石的的施工质量，满足设计要求， 现将支座垫石施工有关技术要求交底如下：本支座垫石有关技术数据如下：本区间简支梁支座类型为TQGZ 铁路球型钢支座。支座选择严格按照客货共线铁路常用跨度简支梁用球型钢支座专桥（ 2010）8160（G）通用图配合对应工点设计图地震动峰值加速度选取。垫石技术数据参照桥梁支座垫石与锚栓孔参数表（第四页；支座垫石施工技术：一、测量复核：1.支座垫石施工前必须按照桥梁设计图纸对已施工的桥墩中线、墩位进行施工复测，测量桥墩中线和水平位置、桥梁跨度是否符合设计要求。2.测量复核墩顶标高是否符合要求。3.检查支撑垫石钢筋网的位置是否正确。4.按照设计尺寸进行放样，用墨线准确弹出立模边线。二、支撑垫石施工1.按照设计要求的标准支立垫石模板，并做到位置准确，安装牢固，模板接缝严密 ,不得漏浆。2.认真检查钢筋位置和间距和保护层厚度，对因施工碰撞弯斜变形的进行校直2 处理；对保护层厚度超设计值的应以不低于设计标准要求补充钢筋网以满足设计要求。3.准确安装锚栓预留孔的木塞，使其长度和水平位置必须满足支座安装要求。预留锚栓孔中心及对角线偏差不得超过5mm。4.用水将垫石与桥墩接触部位湿润，为了保证垫石混凝土于桥墩接合，先浇一层同等强度的水泥砂浆，然后在开始浇筑垫石混凝土。5. 混凝土浇筑时要认真振捣，确保振捣密实。6.浇筑完毕初凝后用木抹子将垫石表面压光抹平，用塑料布或土工布覆盖养生。三、混凝土养护1.垫石混凝土终凝后开始洒水覆盖养护；2.洒水时间间隔不得超过2 小时；3.始终保持垫石表面湿润；4.养护时间不得少于14 天。四、检查验收㈠.验收标准支座支撑垫石的施工允许误差表序号项目允许偏差 (mm) 检查方法1 同一梁端两垫石顶面高程2 测量检查2 支撑垫石顶面高程2，-10 测量检查3 预埋件和预留孔位置5 测量检查㈡检查验收1.各队要派技术人员负责支撑垫石的施工技术指导和质量控制；2.垫石施工完毕要进行质量检查和验收，确保支撑垫石锚栓孔位置正确，垫石顶面平整，高程符合设计要求；3.施工完一段对桥墩的中线、水平及跨度进行贯通测量，标出格墩台的中心线、3 十 字线、梁端线和锚...
