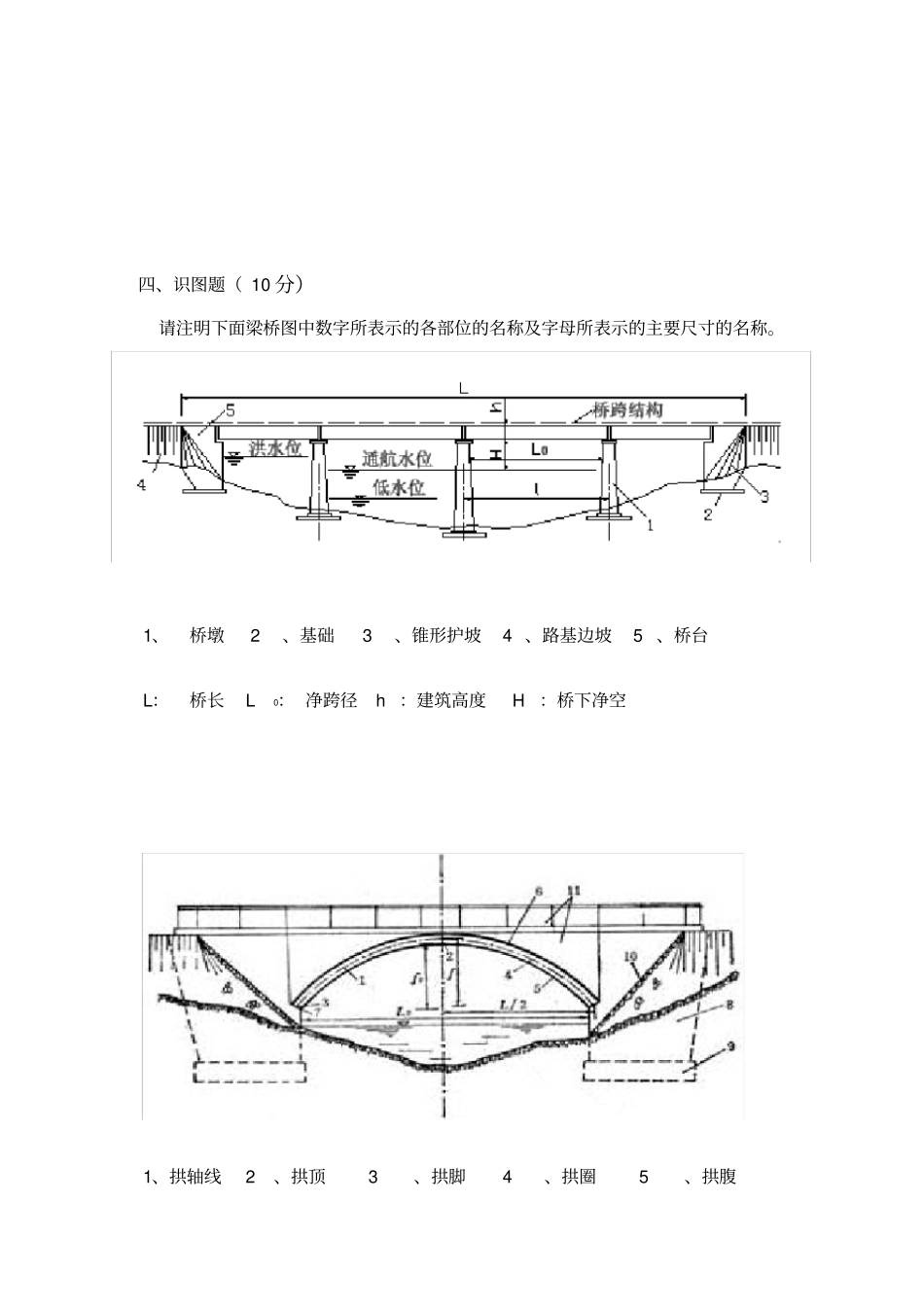

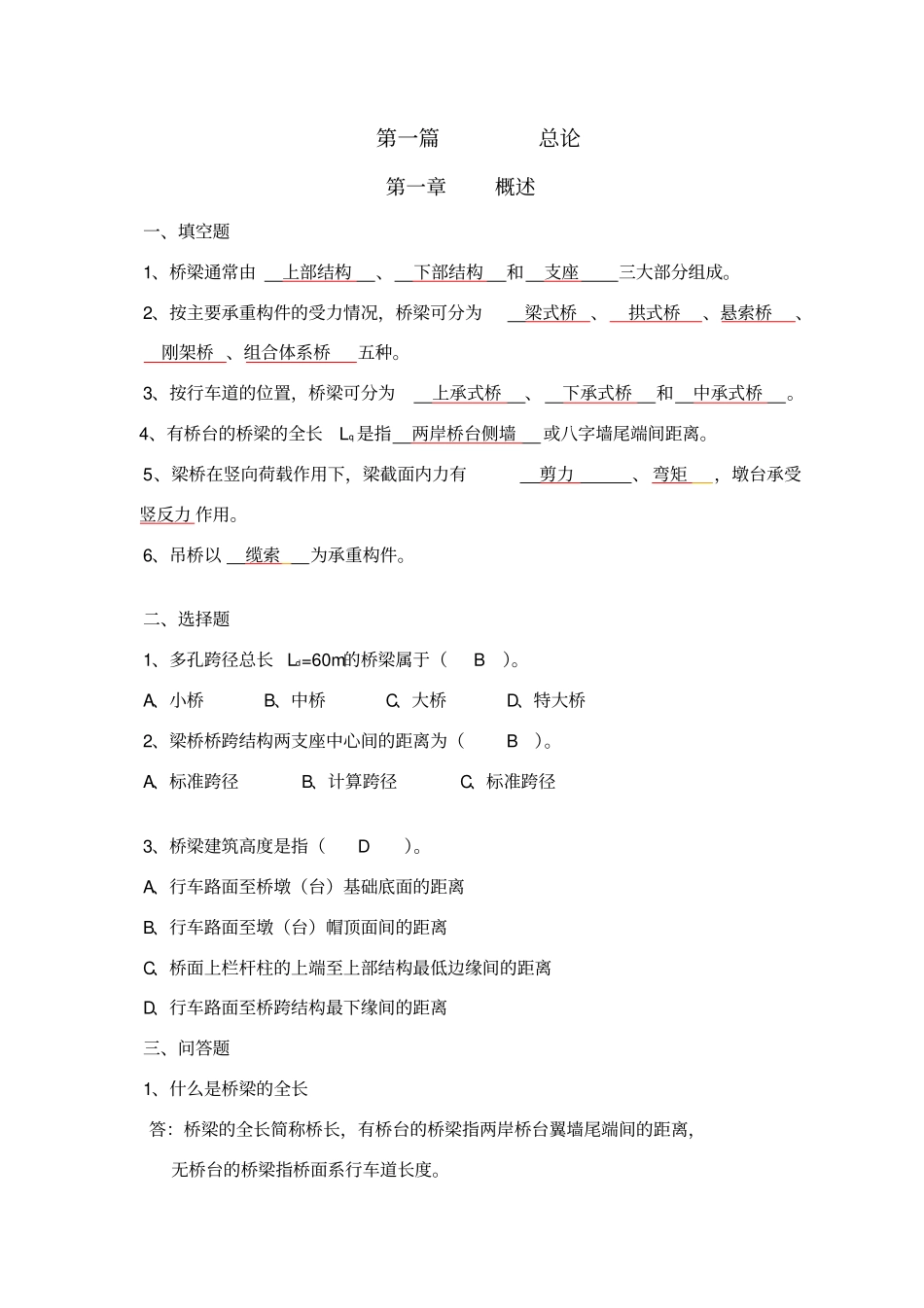

《桥梁工程》习题集湖北交通职业技术学院道路桥梁工程技术教研室2008．3 第一篇总论第一章概述一、填空题1、桥梁通常由上部结构、下部结构和支座三大部分组成。2、按主要承重构件的受力情况，桥梁可分为梁式桥 、拱式桥、悬索桥、刚架桥 、组合体系桥五种。3、按行车道的位置，桥梁可分为上承式桥、下承式桥和中承式桥。4、有桥台的桥梁的全长Lq 是指两岸桥台侧墙或八字墙尾端间距离。5、梁桥在竖向荷载作用下，梁截面内力有剪力、 弯矩，墩台承受竖反力 作用。6、吊桥以缆索为承重构件。二、选择题1、多孔跨径总长 Ld=60m的桥梁属于（B）。A、小桥B、中桥C、大桥D、特大桥2、梁桥桥跨结构两支座中心间的距离为（B）。A、标准跨径B、计算跨径C、标准跨径3、桥梁建筑高度是指（D）。A、行车路面至桥墩（台）基础底面的距离B、行车路面至墩（台）帽顶面间的距离C、桥面上栏杆柱的上端至上部结构最低边缘间的距离D、行车路面至桥跨结构最下缘间的距离三、问答题1、什么是桥梁的全长答：桥梁的全长简称桥长，有桥台的桥梁指两岸桥台翼墙尾端间的距离，无桥台的桥梁指桥面系行车道长度。四、识图题（ 10 分）请注明下面梁桥图中数字所表示的各部位的名称及字母所表示的主要尺寸的名称。1、桥墩 2、基础 3、锥形护坡 4 、路基边坡 5 、桥台L：桥长 L0： 净跨径 h ：建筑高度 H：桥下净空1、拱轴线 2、拱顶 3、拱脚 4、拱圈 5、拱腹6、拱背 7、 起拱线 8、桥台 9、基础 10、锥坡L：计算跨径 L0：净跨径 f：计算矢高 fo：净矢高第二章桥梁的总体规划和设计要点一、填空题1、桥梁纵断面设计，主要确定总体跨径、分孔、桥梁标高、纵坡、基础埋置深度等。2、最经济的桥梁跨径是使桥梁上部结构和墩台的总造价最低的跨径。3、桥梁设计应满足使用上、经济上、设计上、施工上、美观上、环境保护和可持续发展等方面的要求。二、选择题1、当通航孔径小于经济跨径时，应按（B）布置桥孔。A．计算跨径B. 经济跨径C. 通航跨径D.标准跨径2、公路桥梁行车道宽度取决于（C）。A．计算跨径 B. 车辆类型C. 设计速度D.桥梁类型3、行车设计速度为100km/h, 桥梁行车道宽度应设计为（A ）宽。A．3.75 米 B.3.5米C. 3 米D. 4 米三、问答题1．桥梁分孔主要考虑哪些因素答：桥梁分孔主要考虑经济跨径、通航孔、避开不良地质、结构受力与施工、美观等因素。跨径和孔数不同时，上、下部结构总造价不同。分孔时尽可能按上、下部结构总造...
