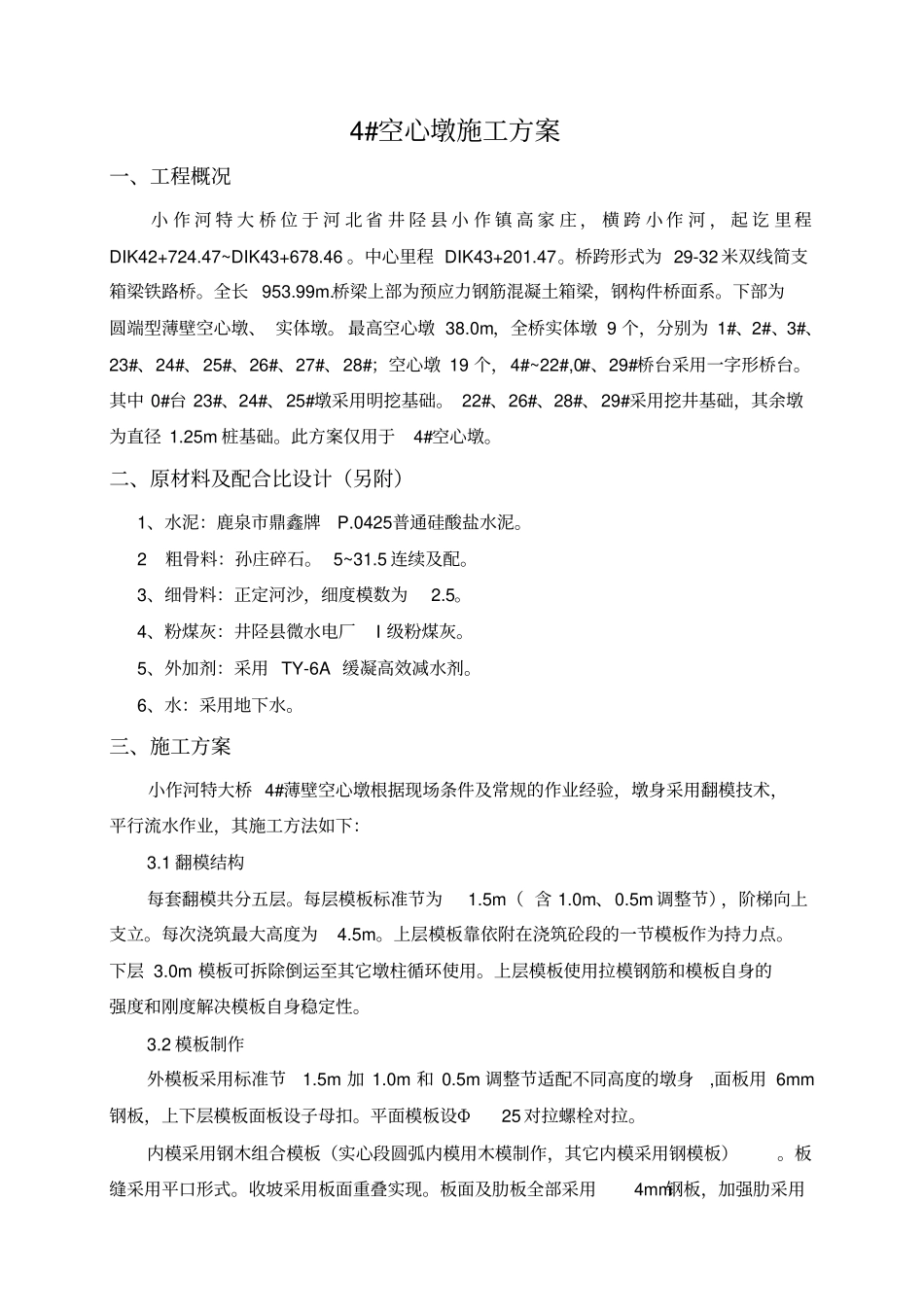

桥梁工程薄壁空心墩施工方案_第2页
2/9
桥梁工程薄壁空心墩施工方案_第3页
3/9
小作河特大桥 4#空心墩施工方案编制:审核:批准:4#空心墩施工方案一、工程概况小 作 河 特 大 桥 位 于 河 北 省 井 陉 县 小 作 镇 高 家 庄 , 横 跨 小 作 河 , 起 讫 里 程DIK42+724.47~DIK43+678.46 。中心里程 DIK43+201.47。桥跨形式为 29-32 米双线简支箱梁铁路桥。全长 953.99m.桥梁上部为预应力钢筋混凝土箱梁,钢构件桥面系。下部为圆端型薄壁空心墩、 实体墩。 最高空心墩 38.0m,全桥实体墩 9 个,分别为 1#、2#、3#、23#、24#、25#、26#、27#、28#;空心墩 19 个,4#~22#,0#、29#桥台采用一字形桥台。其中 0#台 23#、24#、25#墩采用明挖基础。 22#、26#、28#、29#采用挖井基础,其余墩为直径 1.25m 桩基础。此方案仅用于4#空心墩。二、原材料及配合比设计(另附)1、水泥:鹿泉市鼎鑫牌P.0425普通硅酸盐水泥。2 粗骨料:孙庄碎石。 5~31.5 连续及配。3、细骨料:正定河沙,细度模数为2.5。4、粉煤灰:井陉县微水电厂I 级粉煤灰。5、外加剂:采用 TY-6A 缓凝高效减水剂。6、水:采用地下水。三、施工方案小作河特大桥 4#薄壁空心墩根据现场条件及常规的作业经验,墩身采用翻模技术,平行流水作业,其施工方法如下:3.1 翻模结构每套翻模共分五层。每层模板标准节为1.5m( 含 1.0m、0.5m 调整节),阶梯向上支立。每次浇筑最大高度为4.5m。上层模板靠依附在浇筑砼段的一节模板作为持力点。下层 3.0m 模板可拆除倒运至其它墩柱循环使用。上层模板使用拉模钢筋和模板自身的强度和刚度解决模板自身稳定性。3.2 模板制作外模板采用标准节1.5m 加 1.0m 和 0.5m 调整节适配不同高度的墩身,面板用 6mm钢板,上下层模板面板设子母扣。平面模板设Φ25 对拉螺栓对拉。内模采用钢木组合模板(实心段圆弧内模用木模制作,其它内模采用钢模板)。板缝采用平口形式。收坡采用板面重叠实现。板面及肋板全部采用4mm钢板,加强肋采用8mm工字钢,每节模板中间设一道。3.3 操作平台在模板竖向背肋上打眼,用螺栓连接已焊好的三角立柱支架上,然后在支架上搭设木板作为操作平台。支架立柱间用圆钢设围栏,木板用铁丝牢牢绑扎在支架上,确保施工安全。施工人员上下墩采用墩内挂爬梯自行上下爬梯没防护圈。在下部实心段与空心段处设高 1.0m 宽 0.8m 的窗口,施工人员由此进入墩内,小型机具由此入内,吊车垂直起吊至作业面。施工完墩身后封闭窗口。3.4 施工顺序首先进行下实...
