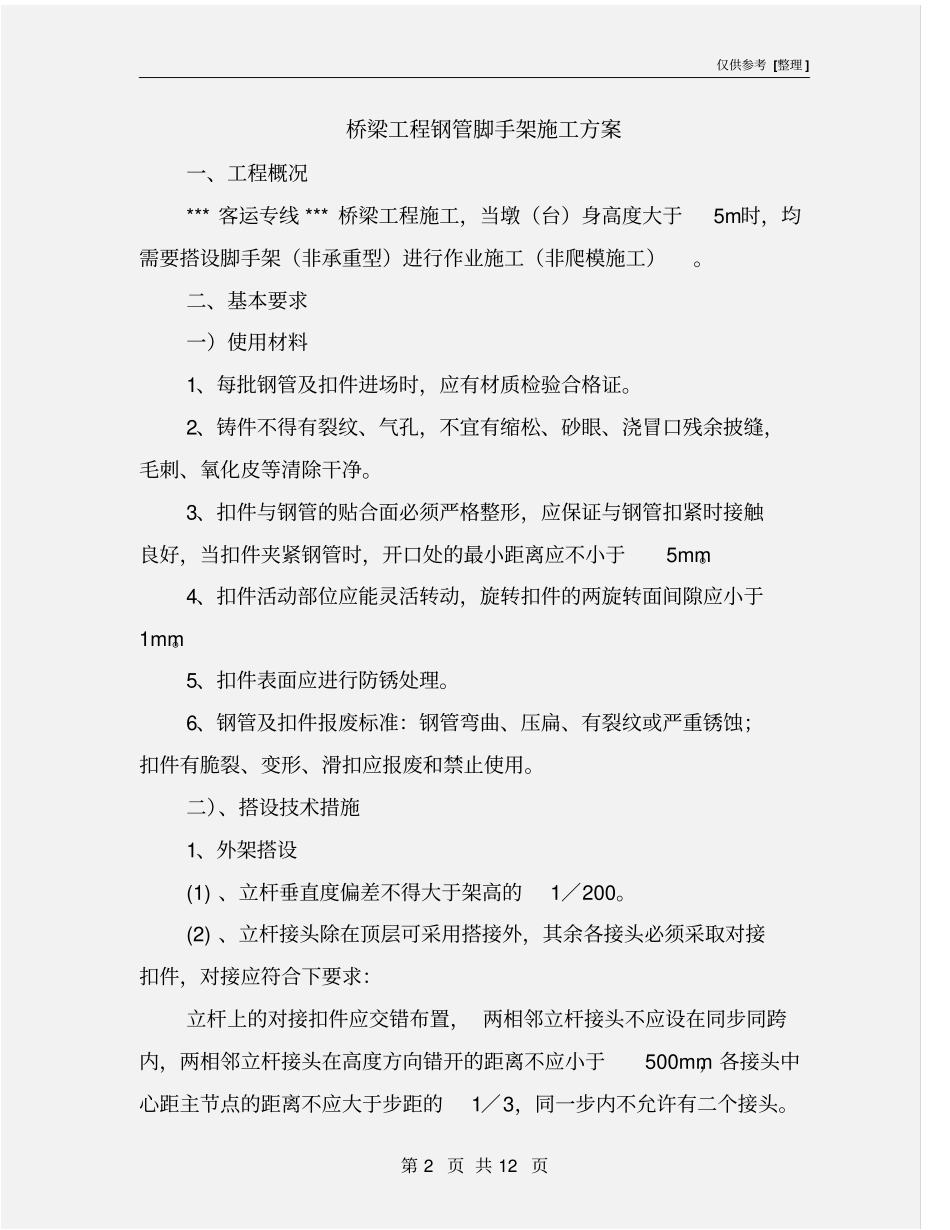

仅供参考 [整理 ] 第 1 页 共 12 页安全管理文书桥梁工程钢管脚手架施工方案日期： __________________单位： __________________仅供参考 [整理 ] 第 2 页 共 12 页桥梁工程钢管脚手架施工方案一、工程概况*** 客运专线 *** 桥梁工程施工，当墩（台）身高度大于5m时，均需要搭设脚手架（非承重型）进行作业施工（非爬模施工）。二、基本要求一）使用材料1、每批钢管及扣件进场时，应有材质检验合格证。2、铸件不得有裂纹、气孔，不宜有缩松、砂眼、浇冒口残余披缝，毛刺、氧化皮等清除干净。3、扣件与钢管的贴合面必须严格整形，应保证与钢管扣紧时接触良好，当扣件夹紧钢管时，开口处的最小距离应不小于5mm。4、扣件活动部位应能灵活转动，旋转扣件的两旋转面间隙应小于1mm。5、扣件表面应进行防锈处理。6、钢管及扣件报废标准：钢管弯曲、压扁、有裂纹或严重锈蚀；扣件有脆裂、变形、滑扣应报废和禁止使用。二）、搭设技术措施1、外架搭设(1) 、立杆垂直度偏差不得大于架高的1／200。(2) 、立杆接头除在顶层可采用搭接外，其余各接头必须采取对接扣件，对接应符合下要求：立杆上的对接扣件应交错布置， 两相邻立杆接头不应设在同步同跨内，两相邻立杆接头在高度方向错开的距离不应小于500mm，各接头中心距主节点的距离不应大于步距的1／3，同一步内不允许有二个接头。仅供参考 [整理 ] 第 3 页 共 12 页(3) 、每层立杆顶端应高出该层墩（台）高1.5m。(4) 、脚手架底部必须设置纵、横向扫地杆。纵向扫地杆应用直角扣件固定在距垫铁块表面不大于200mm处的立杆上， 横向扫地杆应用直角扣件固定在紧靠纵向扫地杆下方的立杆上。(5) 、大横杆设于小横杆之下，在立杆内侧，采用直角扣件与立杆扣紧，大横杆长度不宜小于3 跨，并不小于 6m。(6) 、大横杆对接扣件连接、对接应符合以下要求：对接接头应交错布置，不应设在同步、同跨内，相邻接头水平距离不应小于500mm。并应避免设在纵向水平跨的跨中。(7) 、架子四周大横杆的纵向水平高差不超过500mm，同一排大横杆的水平偏差不得大于1／300。(8) 、小横杆两端应采用直角扣件固定在立杆上。(9) 、每一主节点 ( 即立杆、大横杆交汇处 ) 处必须设置一小横杆，并采用直角扣件扣紧在大横杆上，该杆轴线偏离主节点的距离不应大于150mm，靠墙一侧的外伸长度不应大于250mm，外架立面外伸长度以10Omm为宜。操作层上非主节点处的横向水平杆宜根据支承脚手板的需要等...
