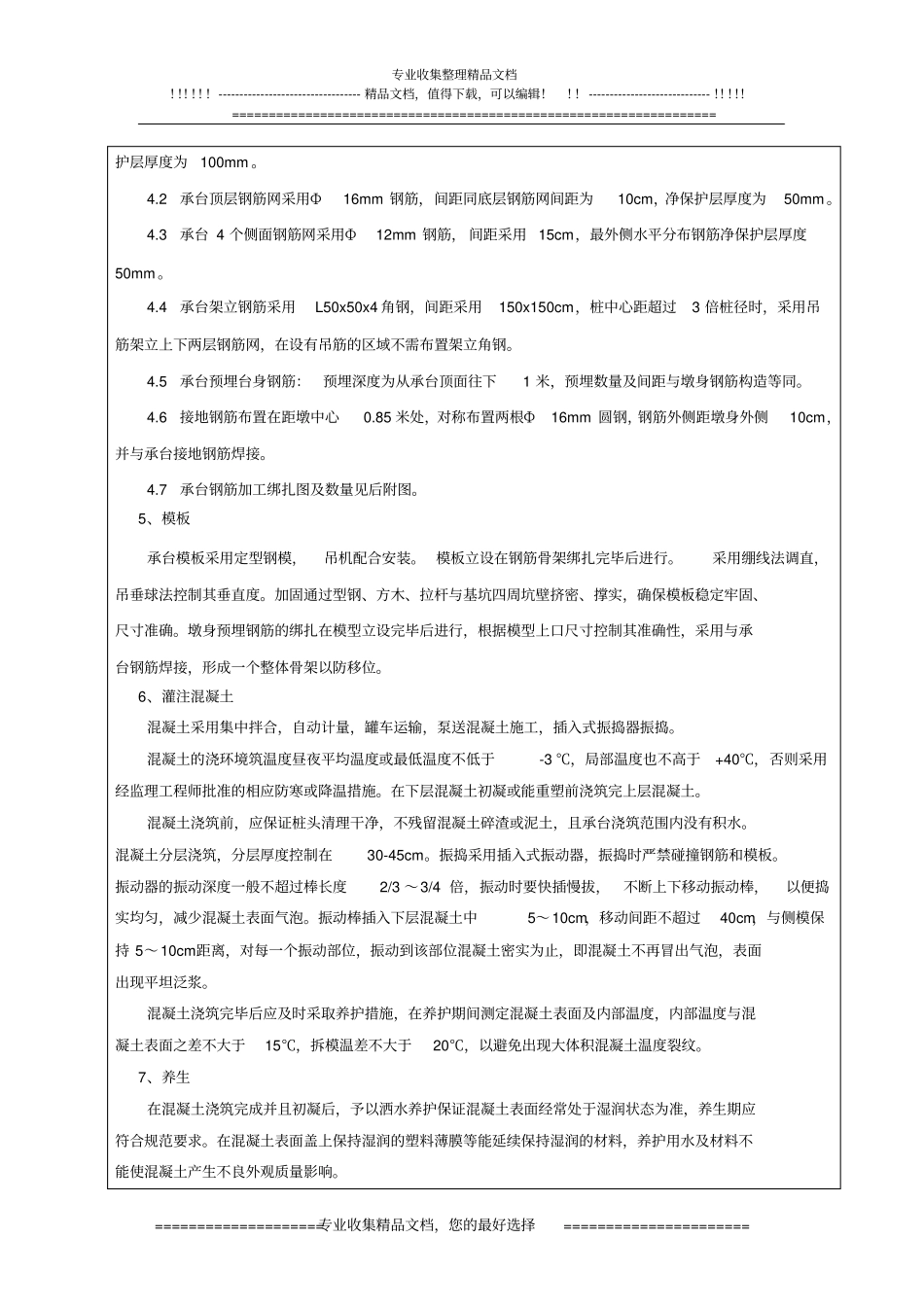

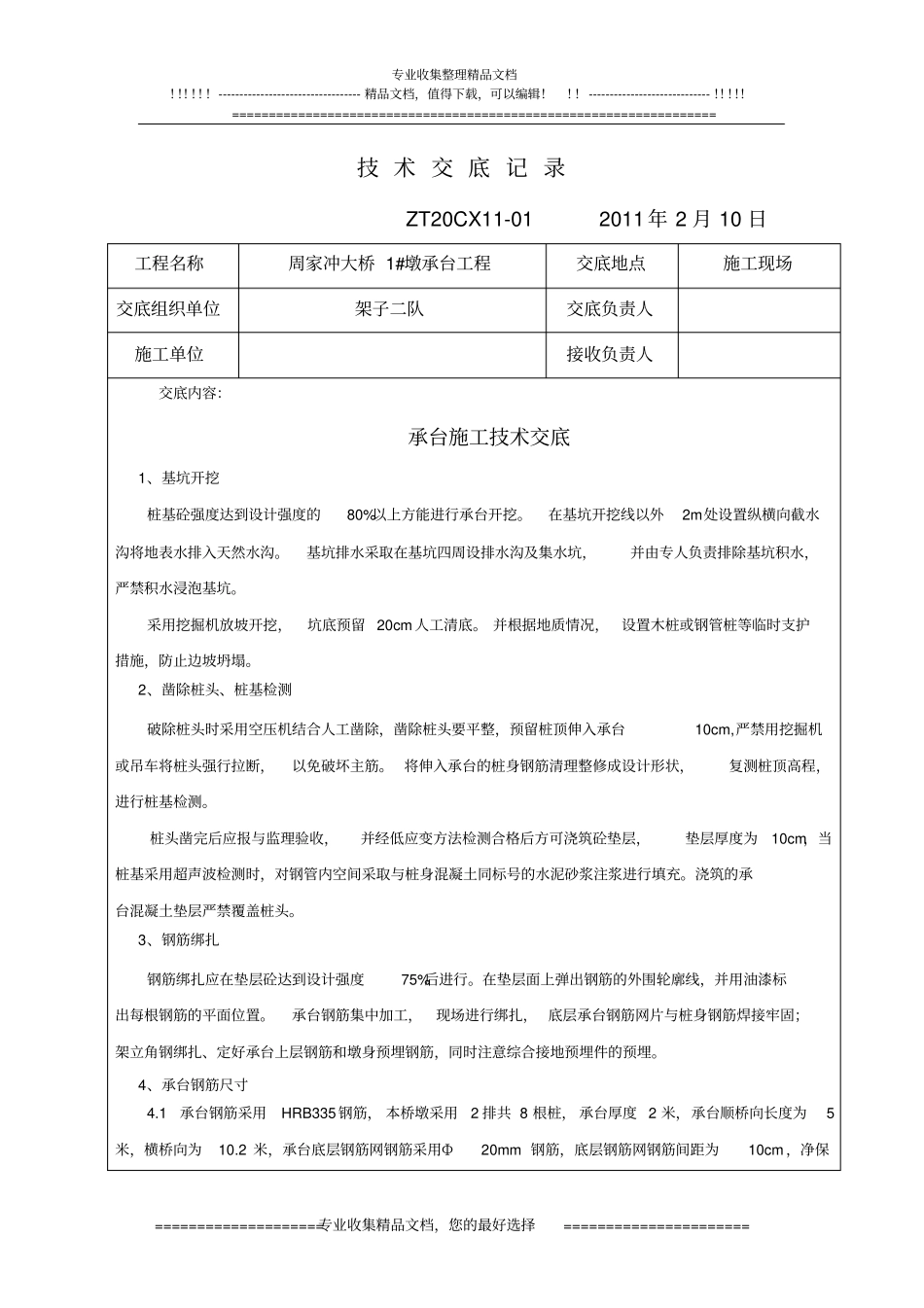

专业收集整理精品文档！！！！！！---------------------------------- 精品文档，值得下载，可以编辑！！！ ----------------------------- ！！！！！================================================================== ====================专业收集精品文档，您的最好选择====================== 技 术 交 底 记 录ZT20CX11-01 2011 年 2 月 10 日工程名称周家冲大桥 1#墩承台工程交底地点施工现场交底组织单位架子二队交底负责人施工单位接收负责人交底内容：承台施工技术交底1、基坑开挖桩基砼强度达到设计强度的80%以上方能进行承台开挖。在基坑开挖线以外2m处设置纵横向截水沟将地表水排入天然水沟。基坑排水采取在基坑四周设排水沟及集水坑，并由专人负责排除基坑积水，严禁积水浸泡基坑。采用挖掘机放坡开挖，坑底预留 20cm 人工清底。 并根据地质情况，设置木桩或钢管桩等临时支护措施，防止边坡坍塌。2、凿除桩头、桩基检测破除桩头时采用空压机结合人工凿除，凿除桩头要平整，预留桩顶伸入承台10cm,严禁用挖掘机或吊车将桩头强行拉断，以免破坏主筋。 将伸入承台的桩身钢筋清理整修成设计形状，复测桩顶高程，进行桩基检测。桩头凿完后应报与监理验收，并经低应变方法检测合格后方可浇筑砼垫层，垫层厚度为10cm，当桩基采用超声波检测时，对钢管内空间采取与桩身混凝土同标号的水泥砂浆注浆进行填充。浇筑的承台混凝土垫层严禁覆盖桩头。3、钢筋绑扎钢筋绑扎应在垫层砼达到设计强度75%后进行。在垫层面上弹出钢筋的外围轮廓线，并用油漆标出每根钢筋的平面位置。承台钢筋集中加工，现场进行绑扎， 底层承台钢筋网片与桩身钢筋焊接牢固；架立角钢绑扎、定好承台上层钢筋和墩身预埋钢筋，同时注意综合接地预埋件的预埋。4、承台钢筋尺寸4.1 承台钢筋采用HRB335 钢筋， 本桥墩采用2 排共 8 根桩， 承台厚度 2 米，承台顺桥向长度为5米，横桥向为10.2 米，承台底层钢筋网钢筋采用Ф20mm 钢筋，底层钢筋网钢筋间距为10cm ，净保专业收集整理精品文档！！！！！！---------------------------------- 精品文档，值得下载，可以编辑！！！ ----------------------------- ！！！！！================================================================== ====================专业收集精品文档，您的最好选择====================== 护层厚度为100mm 。4.2 承台顶层钢筋网采用Ф16mm 钢筋，间...
