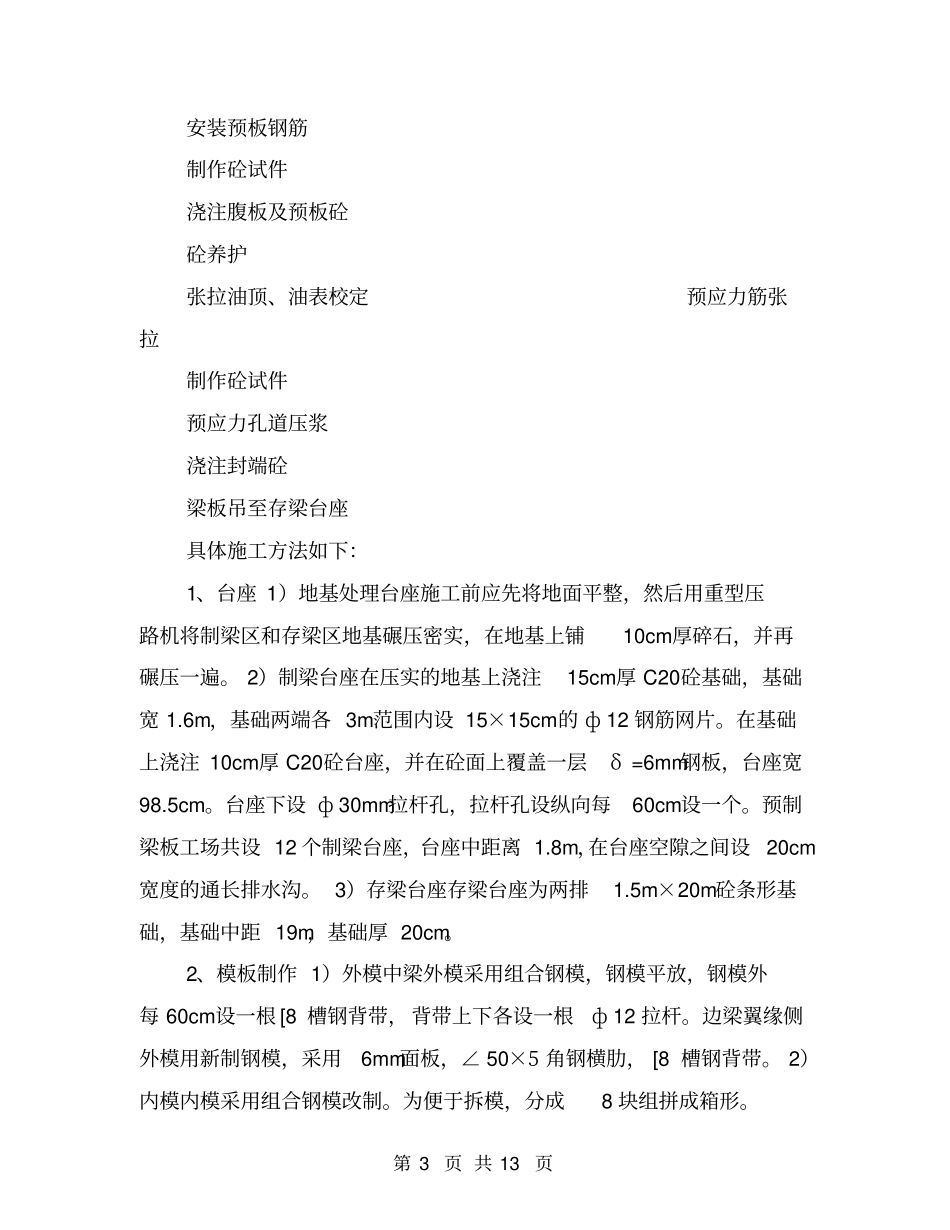

桥梁板梁预制施工方案姓名： XXX 部门： XXX 日期： XXX 第 2 页 共 13 页桥梁板梁预制施工方案一、编制依据 1、********工程施工图设计图纸2、公路桥涵施工技术规范（ JTG/TF50-2011）3、城市桥梁工程施工与质量验收规范《CJJ2-2008》4、有关的会议纪要二、工程概况桥梁全长***.**米，与道路设计线前进方向右偏角度为** 度，上部结构采用 1*25m预应力钢筋混凝土空心板，板高1.1m，中板宽度为 0.99m，边板宽度为 1.245m。桥面全宽为 23.5m。下部结构桥台采用重力式桥台，钻孔灌注桩基础。桥台两侧分别设置一道DG-40型钢伸缩缝。三、预制场地布置预制场地分制梁区、存梁区和运梁车道、搅拌站及材料堆放区共四部分。其中制梁区30×25m，存梁区 30×20m，运梁车道 30×5m，搅拌站及材料堆放区10×20m，预制场地总面积约为40×50m=2000m2。预制场内设一台50t 门式吊机，用于吊装板梁、模板及砼料斗，现场设置制梁台座12 个及存梁台座 18 个。四、施工方法板梁预制的工艺流程如下：平整场地、台座及模板制造钢筋材料试验钢筋加工及安装预应力筋材料试验安装预应力钢筋安装外模板砼配合比配制浇注底板砼安装内模第 3 页 共 13 页安装预板钢筋制作砼试件浇注腹板及预板砼砼养护张拉油顶、油表校定预应力筋张拉制作砼试件预应力孔道压浆浇注封端砼梁板吊至存梁台座具体施工方法如下：1、台座 1）地基处理台座施工前应先将地面平整，然后用重型压路机将制梁区和存梁区地基碾压密实，在地基上铺10cm厚碎石，并再碾压一遍。 2）制梁台座在压实的地基上浇注15cm厚 C20砼基础，基础宽 1.6m，基础两端各 3m范围内设 15×15cm的 ф 12 钢筋网片。在基础上浇注 10cm厚 C20砼台座，并在砼面上覆盖一层δ =6mm钢板，台座宽98.5cm。台座下设 ф 30mm拉杆孔，拉杆孔设纵向每60cm设一个。预制梁板工场共设 12 个制梁台座，台座中距离 1.8m，在台座空隙之间设20cm宽度的通长排水沟。 3）存梁台座存梁台座为两排1.5m×20m砼条形基础，基础中距 19m，基础厚 20cm。2、模板制作 1）外模中梁外模采用组合钢模，钢模平放，钢模外每 60cm设一根 [8 槽钢背带，背带上下各设一根ф 12 拉杆。边梁翼缘侧外模用新制钢模，采用6mm面板，∠ 50×5 角钢横肋， [8 槽钢背带。 2）内模内模采用组合钢模改制。为便于拆模，分成8 块组拼成箱形。第 4 页 共 13 页3、钢筋加工及安装每批进场钢筋应按规范要求进行钢筋的抗...
