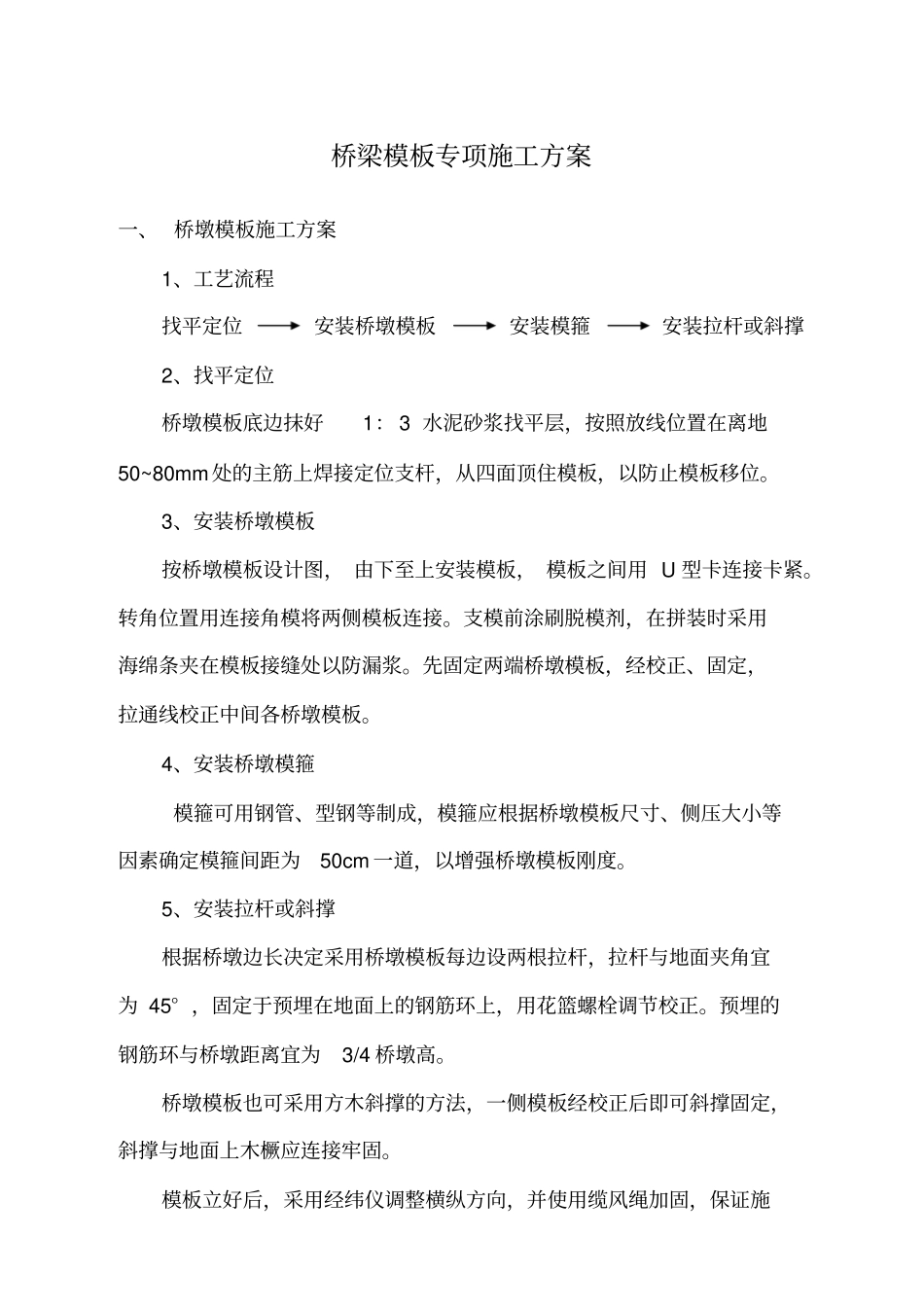

桥梁模板专项施工方案一、 桥墩模板施工方案1、工艺流程找平定位安装桥墩模板安装模箍安装拉杆或斜撑2、找平定位桥墩模板底边抹好1： 3 水泥砂浆找平层，按照放线位置在离地50~80mm处的主筋上焊接定位支杆，从四面顶住模板，以防止模板移位。3、安装桥墩模板按桥墩模板设计图， 由下至上安装模板， 模板之间用 U 型卡连接卡紧。转角位置用连接角模将两侧模板连接。支模前涂刷脱模剂，在拼装时采用海绵条夹在模板接缝处以防漏浆。先固定两端桥墩模板，经校正、固定，拉通线校正中间各桥墩模板。4、安装桥墩模箍模箍可用钢管、型钢等制成，模箍应根据桥墩模板尺寸、侧压大小等因素确定模箍间距为50cm 一道，以增强桥墩模板刚度。5、安装拉杆或斜撑根据桥墩边长决定采用桥墩模板每边设两根拉杆，拉杆与地面夹角宜为 45° ，固定于预埋在地面上的钢筋环上，用花篮螺栓调节校正。预埋的钢筋环与桥墩距离宜为3/4 桥墩高。桥墩模板也可采用方木斜撑的方法，一侧模板经校正后即可斜撑固定，斜撑与地面上木橛应连接牢固。模板立好后，采用经纬仪调整横纵方向，并使用缆风绳加固，保证施工时稳固。二、 盖梁模板施工方案1、工艺流程支立柱安装梁底模绑扎梁钢筋安装侧模2、支立柱（1）填土地面应夯实，并铺垫通长脚手板。（2）安装钢立柱，因梁截面较大，施工时采用双排支柱，用扣件锁紧并加剪刀撑，水平拉杆离地200mm 设一道，以上每隔1.8m 设一道，支柱间距为 1000mm。3、安装盖梁底模按设计标高调整支柱标高，然后安装盖梁底模板和两边连接角模，并拉线找平。4、绑扎盖梁钢筋盖梁钢筋在底板模板支好后绑扎，垫好保护层垫块，经检验合格后办理隐蔽工程验收记录。5、安装侧模安装梁侧模板，边安装边拉线、量尺，与底模用U 型卡连接，并在梁模板内侧弹好梁标高线。（1）采用梁卡具时，固定梁侧模板的间距不大于600mm，夹紧梁卡具，同时安放梁上口卡。因梁高超过600mm，需加对拉螺栓或对拉扁铁加固。（2）梁板接头的模板根据施工现场实际情况进行设计和加工。三、 承台、系梁模板施工方案1、工艺流程找平定位安装模板安装龙骨及支撑2、模板底边抹好 1：3 水泥砂浆找平层，根据放线位置，在离地 50~80mm处的主筋上焊接定位支杆，从四周顶住模板，以防止模板变位。3、根据模板设计图安装模板，模板之间用U 形卡连接卡紧，转角位置用连接角模将两侧模板连接。4、模板四周采用木龙骨支撑固定，并在模板内侧弹好承台（系梁）标高线。四、肋板模...
