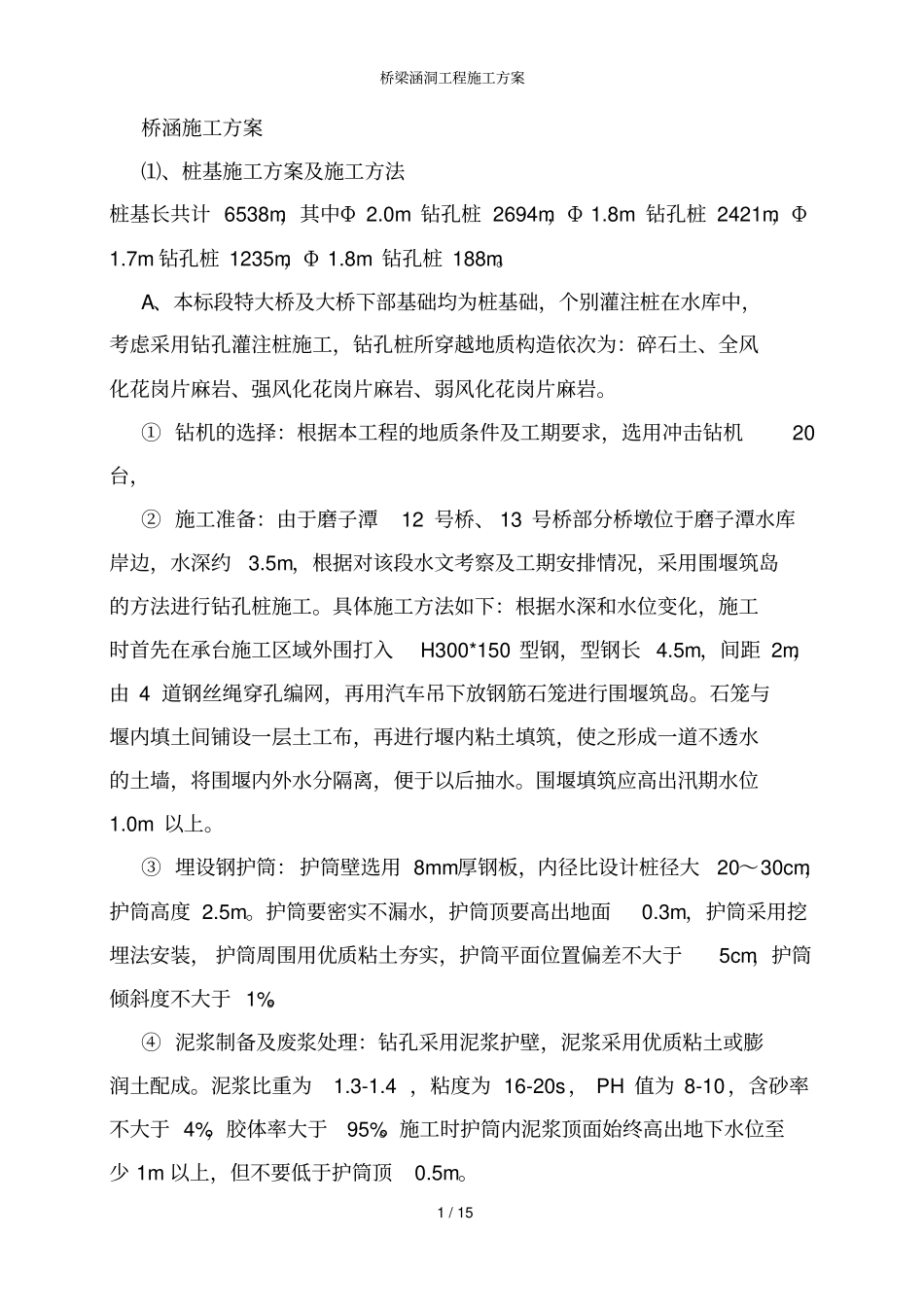

桥梁涵洞工程施工方案1 / 15 桥涵施工方案⑴、桩基施工方案及施工方法桩基长共计 6538m，其中Φ 2.0m 钻孔桩 2694m，Φ 1.8m 钻孔桩 2421m，Φ1.7m 钻孔桩 1235m，Φ 1.8m 钻孔桩 188m。A、本标段特大桥及大桥下部基础均为桩基础，个别灌注桩在水库中，考虑采用钻孔灌注桩施工，钻孔桩所穿越地质构造依次为：碎石土、全风化花岗片麻岩、强风化花岗片麻岩、弱风化花岗片麻岩。① 钻机的选择：根据本工程的地质条件及工期要求，选用冲击钻机20 台，② 施工准备：由于磨子潭12 号桥、 13 号桥部分桥墩位于磨子潭水库岸边，水深约3.5m，根据对该段水文考察及工期安排情况，采用围堰筑岛的方法进行钻孔桩施工。具体施工方法如下：根据水深和水位变化，施工时首先在承台施工区域外围打入H300*150 型钢，型钢长 4.5m，间距 2m，由 4 道钢丝绳穿孔编网，再用汽车吊下放钢筋石笼进行围堰筑岛。石笼与堰内填土间铺设一层土工布，再进行堰内粘土填筑，使之形成一道不透水的土墙，将围堰内外水分隔离，便于以后抽水。围堰填筑应高出汛期水位1.0m 以上。③ 埋设钢护筒：护筒壁选用 8mm 厚钢板，内径比设计桩径大20～30cm，护筒高度 2.5m。护筒要密实不漏水，护筒顶要高出地面0.3m，护筒采用挖埋法安装， 护筒周围用优质粘土夯实，护筒平面位置偏差不大于5cm，护筒倾斜度不大于 1%。④ 泥浆制备及废浆处理：钻孔采用泥浆护壁，泥浆采用优质粘土或膨润土配成。泥浆比重为1.3-1.4 ，粘度为 16-20s， PH 值为 8-10，含砂率不大于 4%，胶体率大于95%。施工时护筒内泥浆顶面始终高出地下水位至少 1m 以上，但不要低于护筒顶0.5m。桥梁涵洞工程施工方案2 / 15 施工中泥浆经循环后，中部浓泥浆抽至排污车外运，上部稀泥浆抽回循环系统继续利用。底部钻碴在沉淀后，用泥浆罐车外运废弃，废弃地点经政府有关部门批准后方可处理。⑤ 钻孔一次完成，钻孔达到设计深度并清孔后，会同监理工程师对孔位、孔深、孔径、垂直度及泥浆沉淀厚度进行检查，确定是否符合设计和规范要求，如符合要求经监理工程师签认后，吊放钢筋笼。如清孔后4 小时尚未浇筑砼， 则孔底重新清理。 在距钻孔桩中心距离5m 以内的任何桩的砼浇注完毕 24 小时后，才能开始其它桩的钻孔施工。⑥ 钢筋笼吊放：钢筋笼的材料、尺寸、钢筋的接头型式均要符合设计及规范要求钢筋笼吊放到设计位置后，通过地锚和钢横梁牢固定位，避免浇筑砼时钢筋笼上浮。钢筋...
