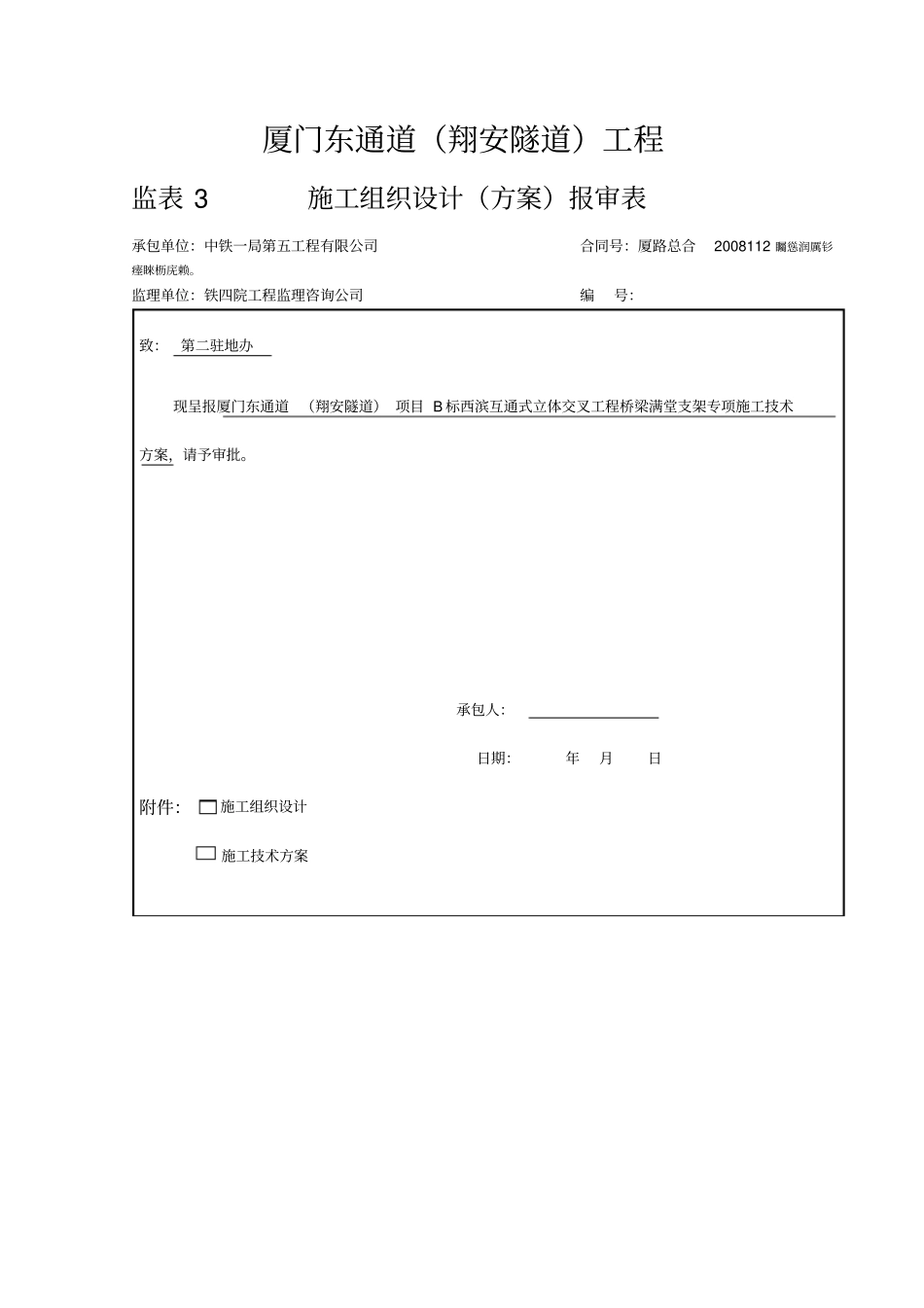

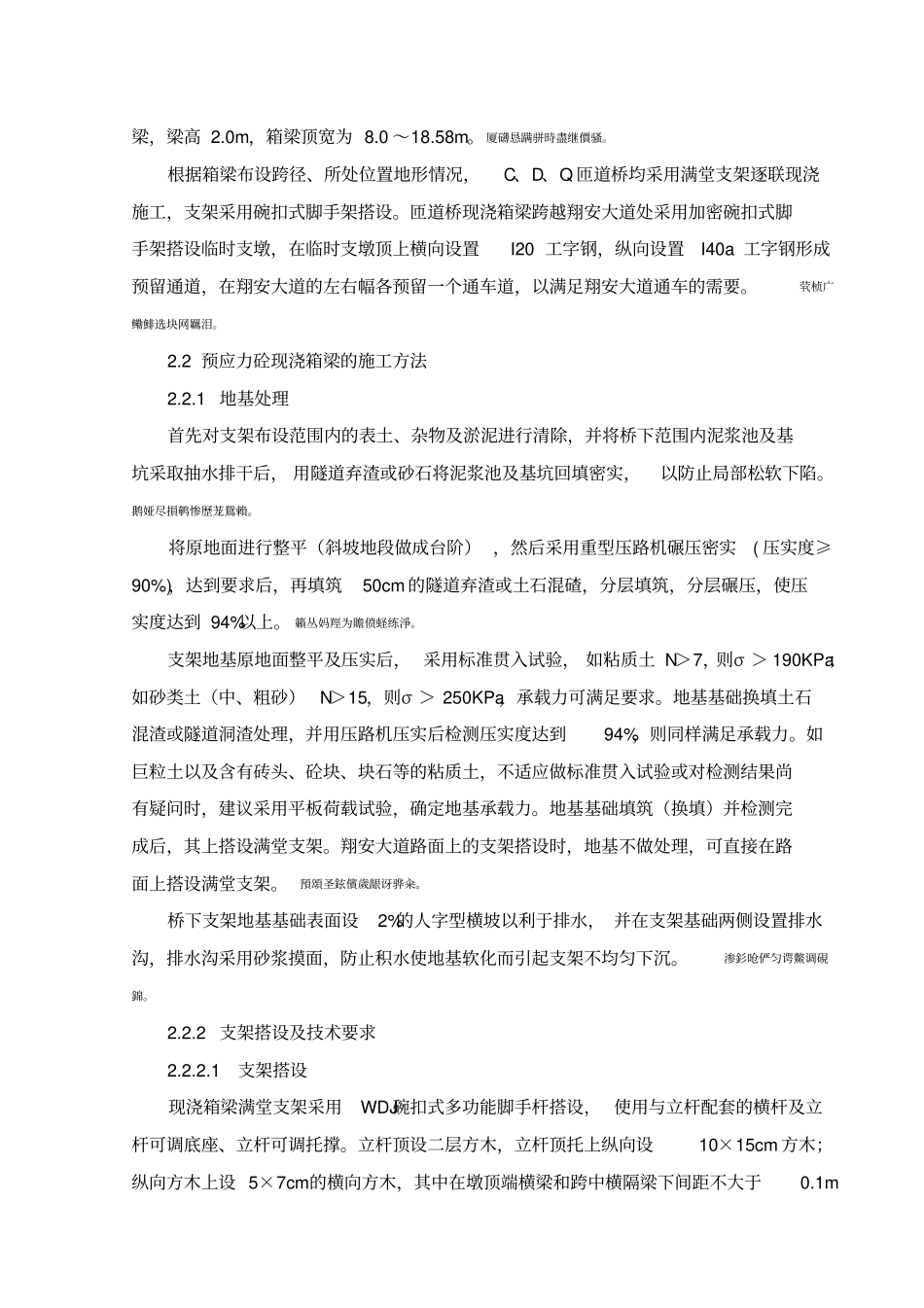

厦门东通道（翔安隧道）工程监表 3 施工组织设计（方案）报审表承包单位：中铁一局第五工程有限公司合同号：厦路总合2008112 矚慫润厲钐瘗睞枥庑赖。监理单位：铁四院工程监理咨询公司编号：致：第二驻地办现呈报厦门东通道 （翔安隧道） 项目 B 标西滨互通式立体交叉工程桥梁满堂支架专项施工技术方案，请予审批。承包人：日期：年月日附件：施工组织设计施工技术方案（驻地办）专业监理工程师意见：（驻地办）专业监理工程师：日期：年月日高级驻地监理工程师意见：高级驻地监理工程师：日期：年月日B 标西滨立交桥桥梁满堂支架专项施工方案一、工程概况西滨互通式立体交叉地处厦门市翔安区西滨村附近，采用变形苜蓿叶型方案, 利用空间分隔的方法消除翔安大道和窗东路两线的交叉车流的冲突, 使两条交叉道路的直行车辆畅通无阻。 其中翔安大道为城市快速路，设计时速 80Km/h，在翔安区路网中呈东西分布，其走向从西向东依次经新店、 马巷，在仓头互通附近直接联通福厦高速公路和324国道，构成厦门岛的第三出口通道；窗东路为刘五店港区外围一条城市一级主干道，设计行车速度 60km/h，双向四车道。 聞創沟燴鐺險爱氇谴净。二、施工方案2.1 箱梁概况本工程桥梁工程全部为现浇箱梁，普通混凝土连续箱梁为3 联 13 跨，预应力混凝土连续箱梁为 11 联 59 跨，现浇箱梁数量大。 其中普通混凝土连续箱梁高度为1.2m，箱梁顶宽为 8.07 ～8.5m，预应力箱梁高度2m，箱梁顶宽 8.0 ～14.406m。残骛楼諍锩瀨濟溆塹籟。2.2 预应力现浇箱梁预应力现浇箱梁包括C匝道桥单幅 3 联， D匝道桥单幅 4 联， Q匝道桥双幅 4 联，预应力砼现浇箱梁累计11 联 59 跨。 酽锕极額閉镇桧猪訣锥。C 匝道桥桥跨布置为： 3×27+3×36+（2×27+28+2×27）m 预应力砼连续箱梁，梁高 2.0m，箱梁顶宽均为 8.0m。彈贸摄尔霁毙攬砖卤庑。D匝道桥桥跨布置为： 3×27+3×27+（28+29.023+28）+3×36m预应力砼连续箱梁，梁高 2.0m，箱梁顶宽为 13.5 ～26.854m。謀荞抟箧飆鐸怼类蒋薔。Q 匝道桥桥跨布置为： 5×28+5×28+（28+2×35+34+33）+3×28m预应力砼连续箱梁，梁高 2.0m，箱梁顶宽为 8.0 ～18.58m。 厦礴恳蹒骈時盡继價骚。根据箱梁布设跨径、所处位置地形情况，C、D、Q 匝道桥均采用满堂支架逐联现浇施工，支架采用碗扣式脚手架搭设。匝道桥现浇箱梁跨越翔安大道处采用加密碗扣式脚手架搭设临时支墩，在临时支墩顶上横向设置I2...
