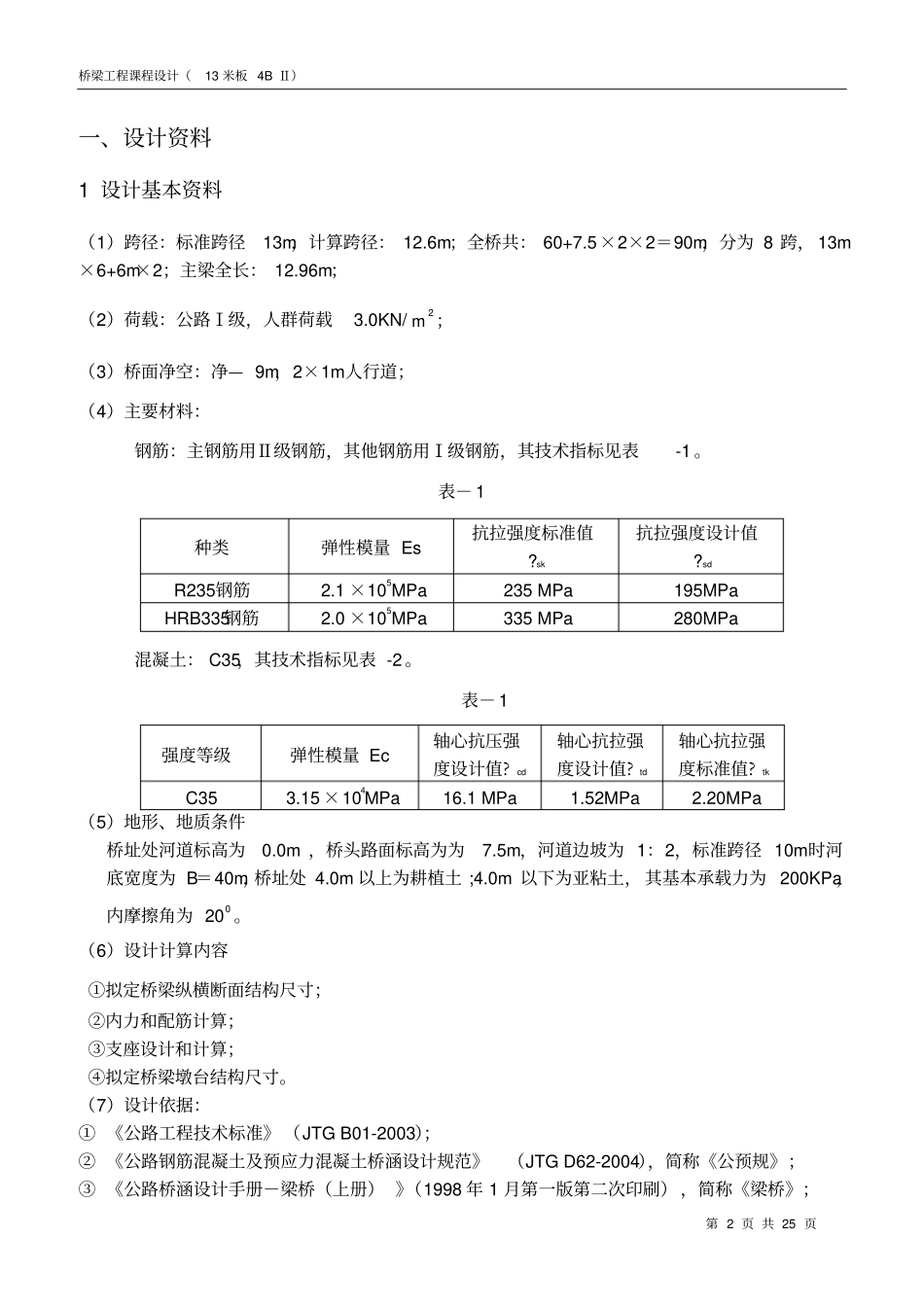

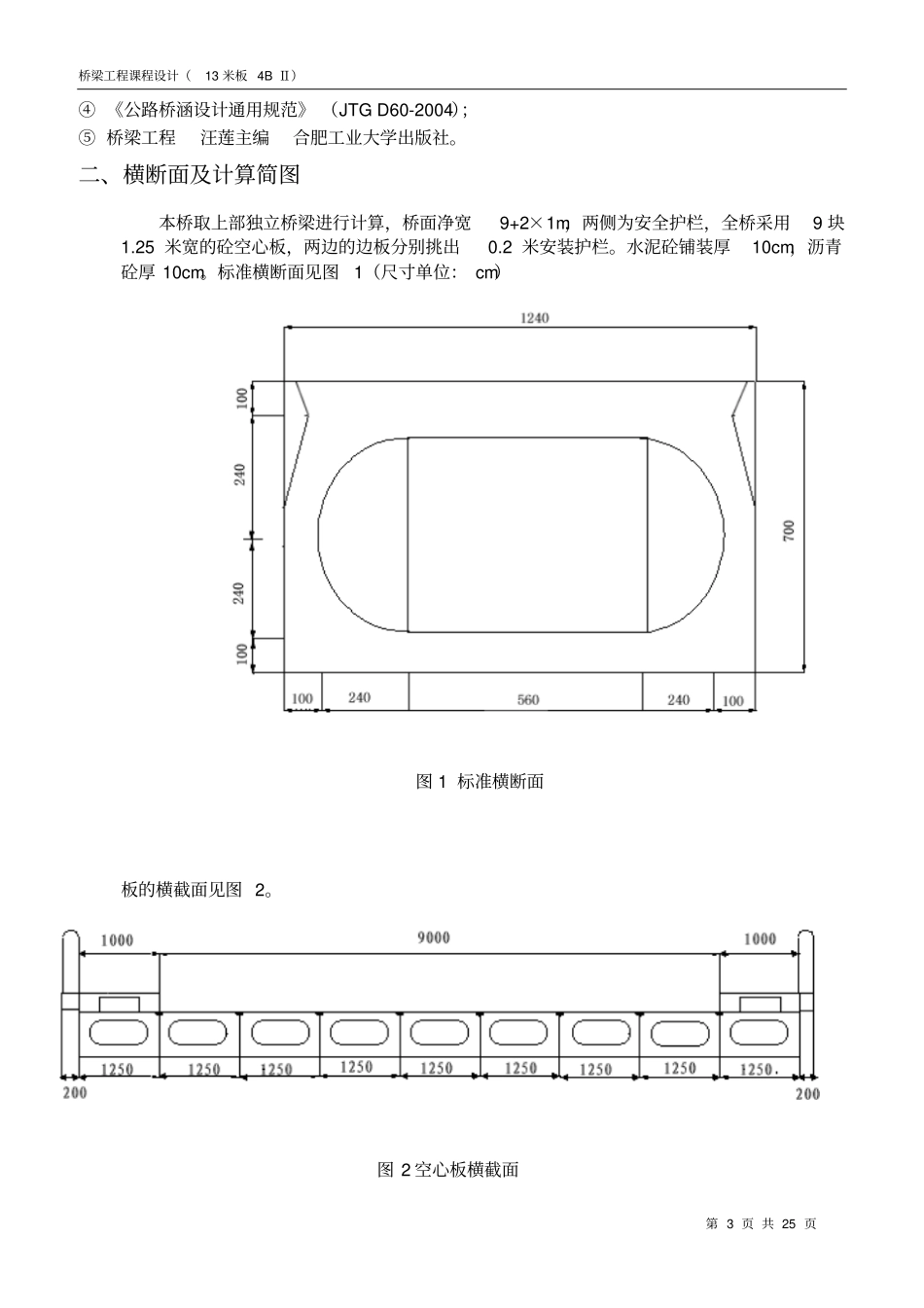

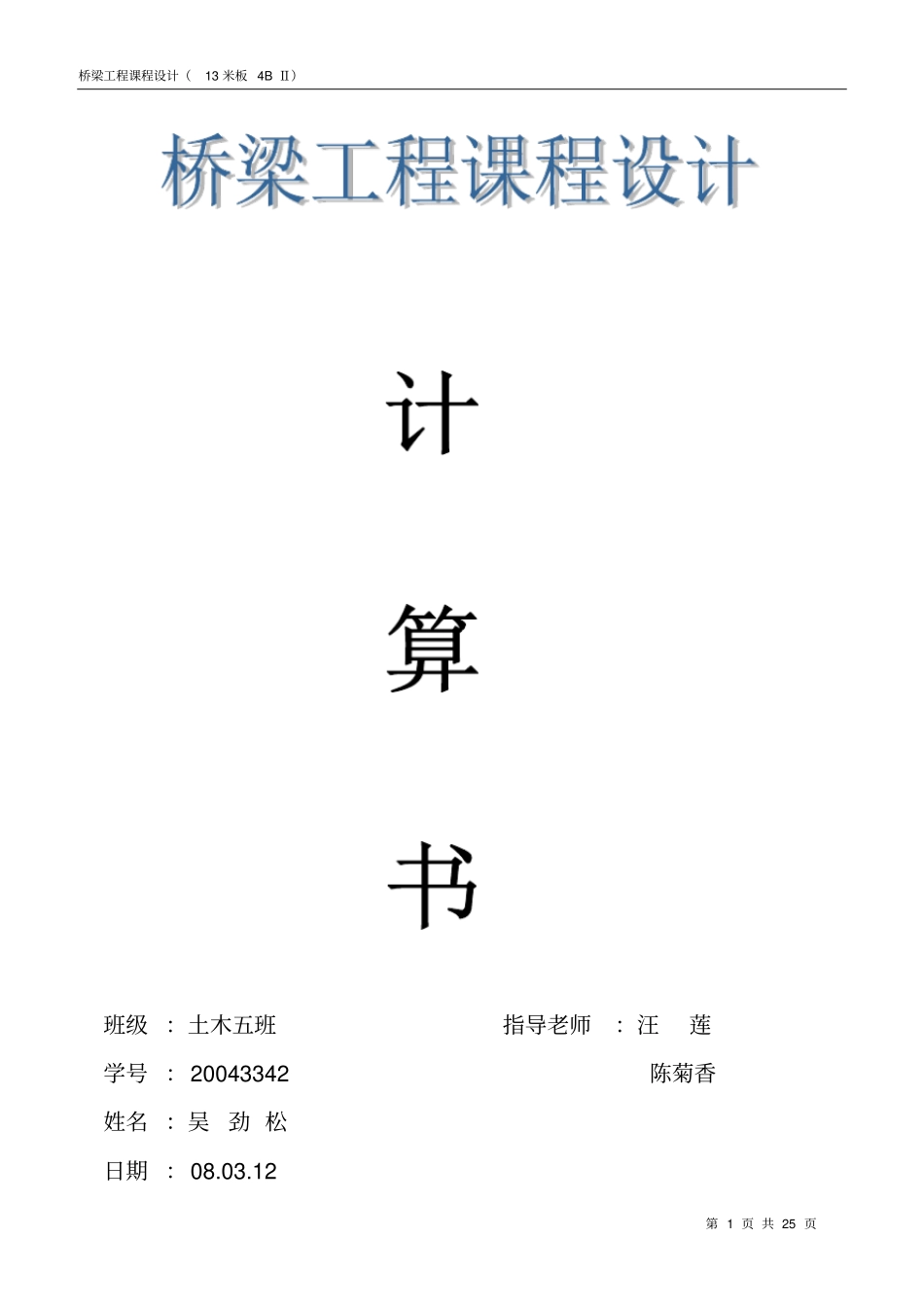

桥梁工程课程设计（13 米板 4B Ⅱ）第 1 页 共 25 页班级 ：土木五班指导老师：汪莲学号 ：20043342 陈菊香姓名 ：吴劲 松日期 ：08.03.12桥梁工程课程设计（13 米板 4B Ⅱ）第 2 页 共 25 页一、设计资料1 设计基本资料（1）跨径：标准跨径13m，计算跨径： 12.6m；全桥共： 60+7.5×2×2＝90m，分为 8 跨， 13m×6+6m×2；主梁全长： 12.96m；（2）荷载：公路Ⅰ级，人群荷载3.0KN/2m ；（3）桥面净空：净— 9m，2×1m人行道；（4）主要材料：钢筋：主钢筋用Ⅱ级钢筋，其他钢筋用Ⅰ级钢筋，其技术指标见表-1 。表－ 1 种类弹性模量 Es 抗拉强度标准值?sk抗拉强度设计值?sdR235钢筋2.1 ×105MPa 235 MPa 195MPa HRB335钢筋2.0 ×105MPa 335 MPa 280MPa 混凝土： C35，其技术指标见表 -2 。表－ 1 强度等级弹性模量 Ec 轴心抗压强度设计值? cd轴心抗拉强度设计值? td轴心抗拉强度标准值? tkC35 3.15 ×104MPa 16.1 MPa 1.52MPa 2.20MPa （5）地形、地质条件桥址处河道标高为0.0m ，桥头路面标高为为7.5m，河道边坡为 1：2，标准跨径 10m时河底宽度为 B＝40m，桥址处 4.0m 以上为耕植土 ;4.0m 以下为亚粘土， 其基本承载力为 200KPa，内摩擦角为 200 。（6）设计计算内容①拟定桥梁纵横断面结构尺寸；②内力和配筋计算；③支座设计和计算；④拟定桥梁墩台结构尺寸。（7）设计依据：① 《公路工程技术标准》 （JTG B01-2003）；② 《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62-2004），简称《公预规》；③ 《公路桥涵设计手册－梁桥（上册） 》（1998 年 1 月第一版第二次印刷） ，简称《梁桥》；桥梁工程课程设计（13 米板 4B Ⅱ）第 3 页 共 25 页④ 《公路桥涵设计通用规范》 （JTG D60-2004）；⑤ 桥梁工程汪莲主编合肥工业大学出版社。二、横断面及计算简图本桥取上部独立桥梁进行计算，桥面净宽9+2×1m，两侧为安全护栏，全桥采用9 块1.25 米宽的砼空心板，两边的边板分别挑出0.2 米安装护栏。水泥砼铺装厚10cm，沥青砼厚 10cm。标准横断面见图1（尺寸单位： cm）图 1 标准横断面板的横截面见图 2。图 2 空心板横截面桥梁工程课程设计（13 米板 4B Ⅱ）第 4 页 共 25 页桥的纵断面示意图如下：图 3 大桥纵断面图空心板的标准跨径为13m，计算跨径 l ＝12.6m。空心板的具体构造见附图。三、横向分布系数的计...
