桥梁课程设计书VIP免费

桥梁课程设计书_第1页
1/15

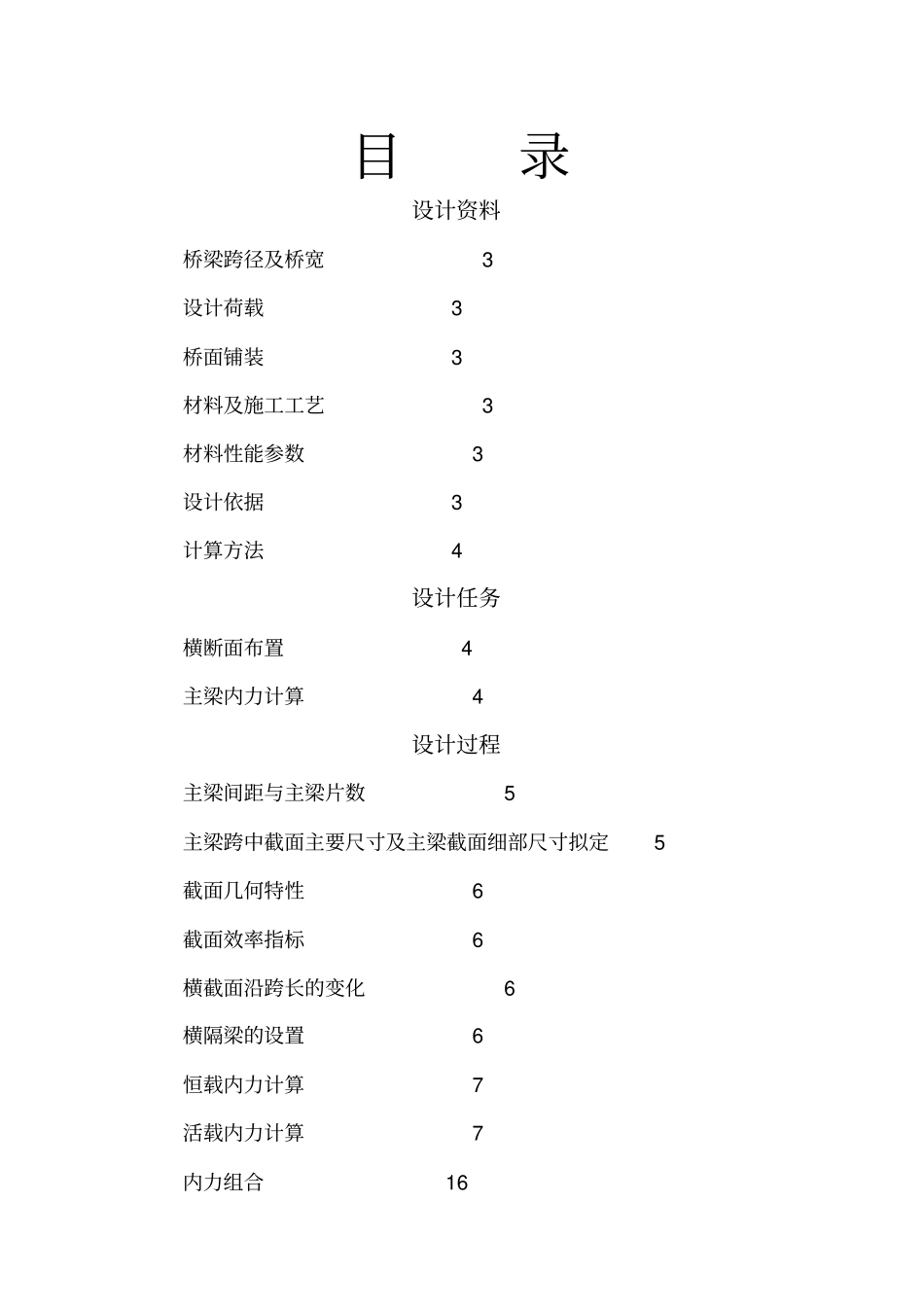

桥梁课程设计书_第2页
2/15
桥梁课程设计书_第3页
3/15
桥梁工程课程设计装配式预应力混凝土简支T 型梁姓名:余将学号: 1252010721 班级:路桥一班专业:土木工程(道路与桥梁方向)指导老师:沈明燕目录设计资料桥梁跨径及桥宽 3 设计荷载 3 桥面铺装 3 材料及施工工艺 3 材料性能参数 3 设计依据 3 计算方法 4 设计任务横断面布置 4 主梁内力计算 4 设计过程主梁间距与主梁片数 5 主梁跨中截面主要尺寸及主梁截面细部尺寸拟定 5 截面几何特性 6 截面效率指标 6 横截面沿跨长的变化 6 横隔梁的设置 6 恒载内力计算 7 活载内力计算 7 内力组合 16装配式钢筋混凝土简支T 形梁桥设计资料1. 桥梁跨径及桥宽标准跨径: 40.9m 主梁全长: 40.72m 计算跨径: 40.5m 桥面净宽: (0.5+1+14+1+0.5 )m=17m(防撞栏 +人行道 +四车道 +人行道 +防撞栏)桥面横坡: 2.0% 2.设计荷载 : 公路Ⅰ级,人群荷载3.0KN/m23.桥面铺装沥青表面处治 2cm(重力密度为 kN/m2),混凝土垫层厚 6~12cm(重力密度为 24kN/m2),T 梁的重力密度为 25kN/m24. 材料及施工工艺混凝土:采用 C40混凝土。预应力钢筋采用 1*7(7 股)钢绞线,标准强度f pk=1860Mpa;普通钢筋采用 HRB335级和 R235级钢筋;钢板:锚头下支撑垫板,支座垫板等均采用普通A3碳素钢。按后张法施工工艺制作主梁,采用70mm的波纹管和 OVM锚具。5. 材料性能参数(1)混凝土强度等级为 C40,主要强度指标:强度标准值: f ck=26.8Mpa,f tk =2.4Mpa 强度设计值: fcd=18.4Mpa,ftd=1.65Mpa 弹性模量: Ec=3.25*104Mpa (2)预应力钢筋采用1*7 标准型 15.2-1860- Ⅱ-GB/T 5224-1995 钢绞线抗拉强度标准值: fpk=1860Mpa, 抗拉强度设计值: fpd=1260Mpa 弹性模量: Ep=1.95*105Mpa 相对界限受压区高度: ζ a=0.4,ζ pu=0.2563 (3)普通钢筋 a.纵向抗拉及构造普通钢筋采用HRB335.其强度指标抗拉强度指标: fsk=335Mpa 抗拉强度设计值: fsd=280Mpa 弹性模量: Es=2.0*105Mpa b.采用的 R235钢筋,其强度指标抗拉强度指标: fsk=235Mpa 抗拉强度设计值: fsd=195Mpa 弹性模量: Es=2.1*105Mpa6. 设计依据(1)交通部颁《公路桥涵设计通用规范》JTG D60-2004 简称“规范”;(2)交通部颁《公路钢筋混凝土及预应力混凝土桥涵设计规范》 JTG D62-2004简称“公预规”;(3)交通部颁《公路桥涵地基与基础设计规范》 JTJ 024-85.7. 计算方法...
