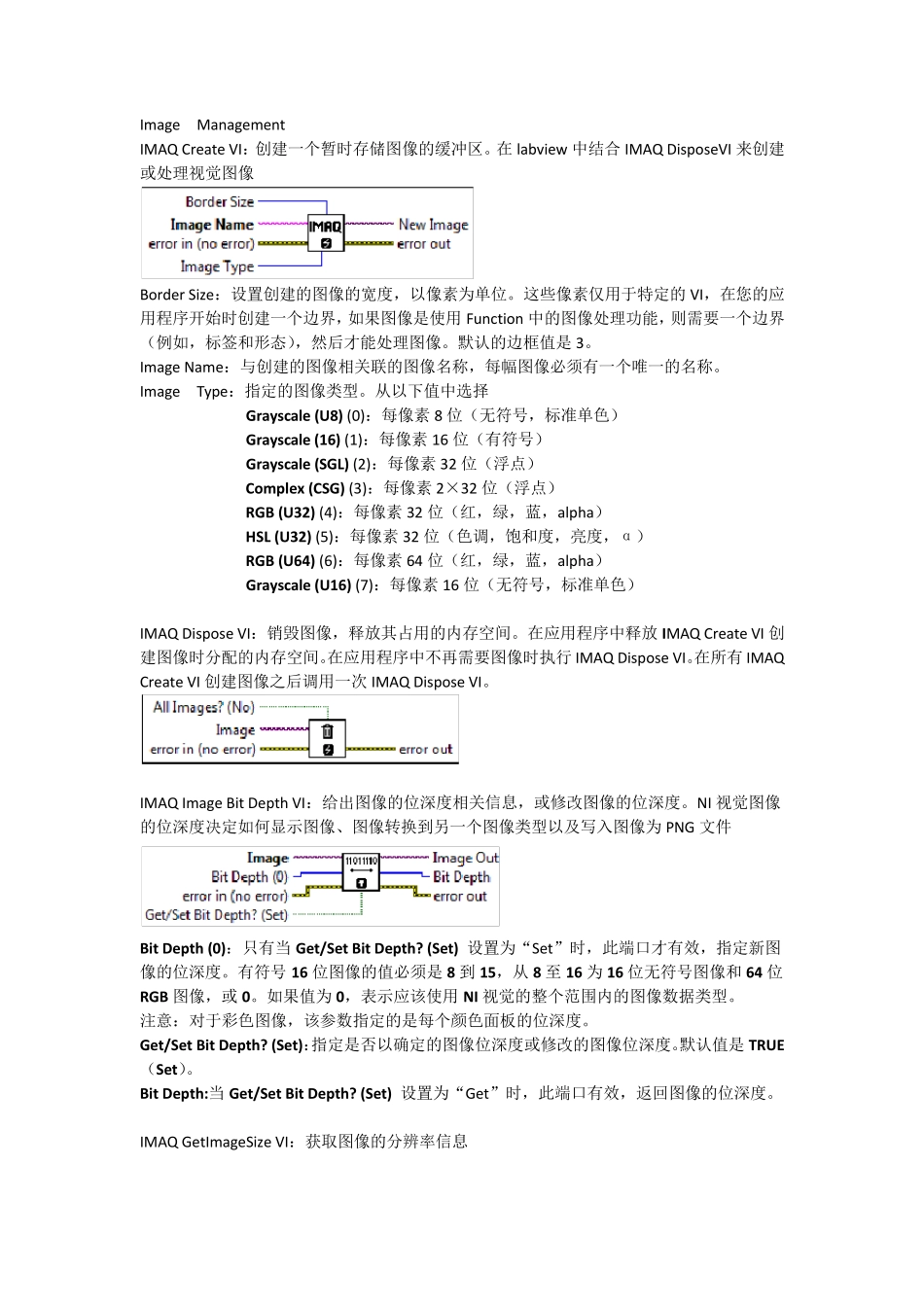

Labview中VisionUtilities模块说明_第1页
1/10

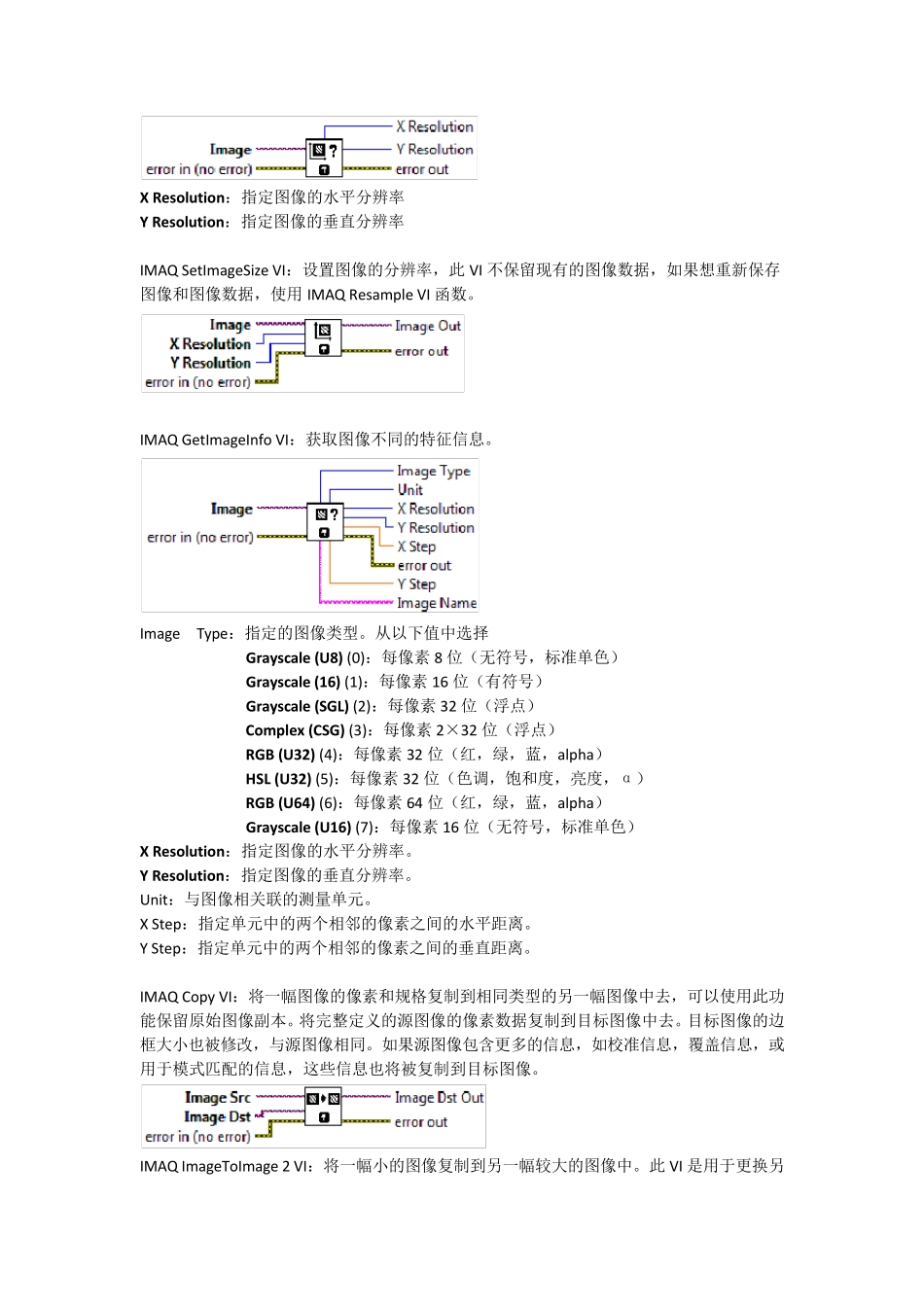

Labview中VisionUtilities模块说明_第2页
2/10

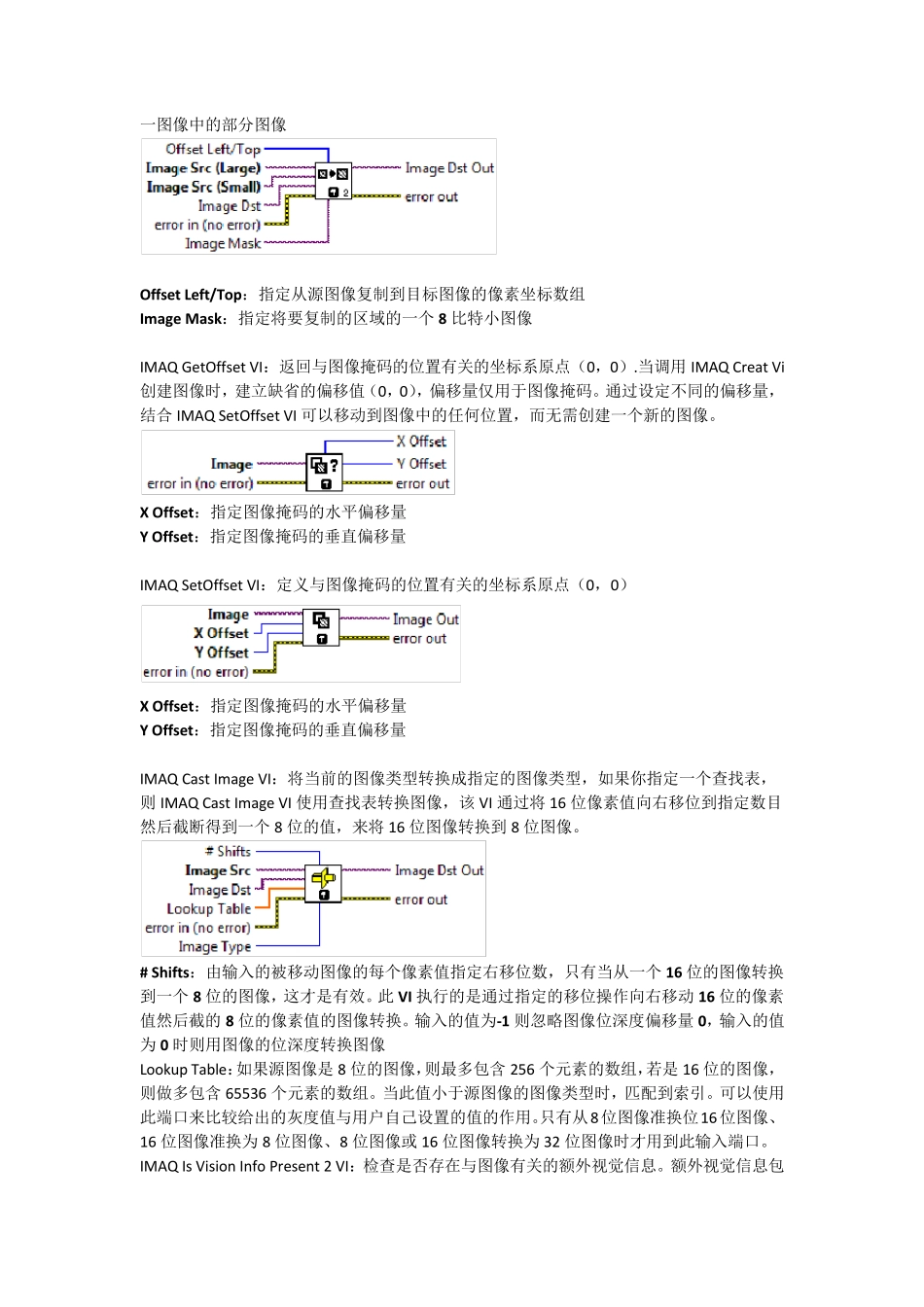

Labview中VisionUtilities模块说明_第3页
3/10
Image Management IMAQ Create VI:创建一个暂时存储图像的缓冲区。在labview 中结合IMAQ DisposeVI 来创建或处理视觉图像 Border Size:设置创建的图像的宽度,以像素为单位。这些像素仅用于特定的VI,在您的应用程序开始时创建一个边界,如果图像是使用Function 中的图像处理功能,则需要一个边界(例如,标签和形态),然后才能处理图像。默认的边框值是3。 Image Name:与创建的图像相关联的图像名称,每幅图像必须有一个唯一的名称。 Image Type:指定的图像类型。从以下值中选择 Grayscale (U8) (0):每像素8 位(无符号,标准单色) Grayscale (16) (1):每像素16 位(有符号) Grayscale (SGL) (2):每像素32 位(浮点) Complex (CSG) (3):每像素2×32 位(浮点) RGB (U32) (4):每像素32 位(红,绿,蓝,alpha) HSL (U32) (5):每像素32 位(色调,饱和度,亮度,α) RGB (U64) (6):每像素64 位(红,绿,蓝,alpha) Grayscale (U16) (7):每像素16 位(无符号,标准单色) IMAQ Dispose VI:销毁图像,释放其占用的内存空间。在应用程序中释放 IMAQ Create VI 创建图像时分配的内存空间。在应用程序中不再需要图像时执行 IMAQ Dispose VI。在所有IMAQ Create VI 创建图像之后调用一次 IMAQ Dispose VI。 IMAQ Image Bit Depth VI:给出图像的位深度相关信息,或修改图像的位深度。NI 视觉图像的位深度决定如何显示图像、图像转换到另一个图像类型以及写入图像为PNG 文件 Bit Depth (0):只有当 Get/Set Bit Depth? (Set) 设置为“Set”时,此端口才有效,指定新图像的位深度。有符号16 位图像的值必须是8 到 15,从8 至 16 为16 位无符号图像和64 位RGB 图像,或0。如果值为0,表示应该使用NI 视觉的整个范围内的图像数据类型。 注意:对于彩色图像,该参数指定的是每个颜色面板的位深度。 Get/Set Bit Depth? (Set):指定是否以确定的图像位深度或修改的图像位深度。默认值是TRUE(Set)。 Bit Depth:当 Get/Set Bit Depth? (Set) 设置为“Get”时,此端口有效,返回图像的位深度。 IMAQ GetImageSize VI:获取图像的分辨率信息 X Resolution:指定图像的水平分辨率 Y Resolution:指定图像的垂直分辨率 IMAQ SetImageSize VI:设置图像的分辨率,此VI 不保留现有的图像数据,如果想重新保存图像和图像数据,...
